CA6140车床配套鼓风机喷嘴结构设计

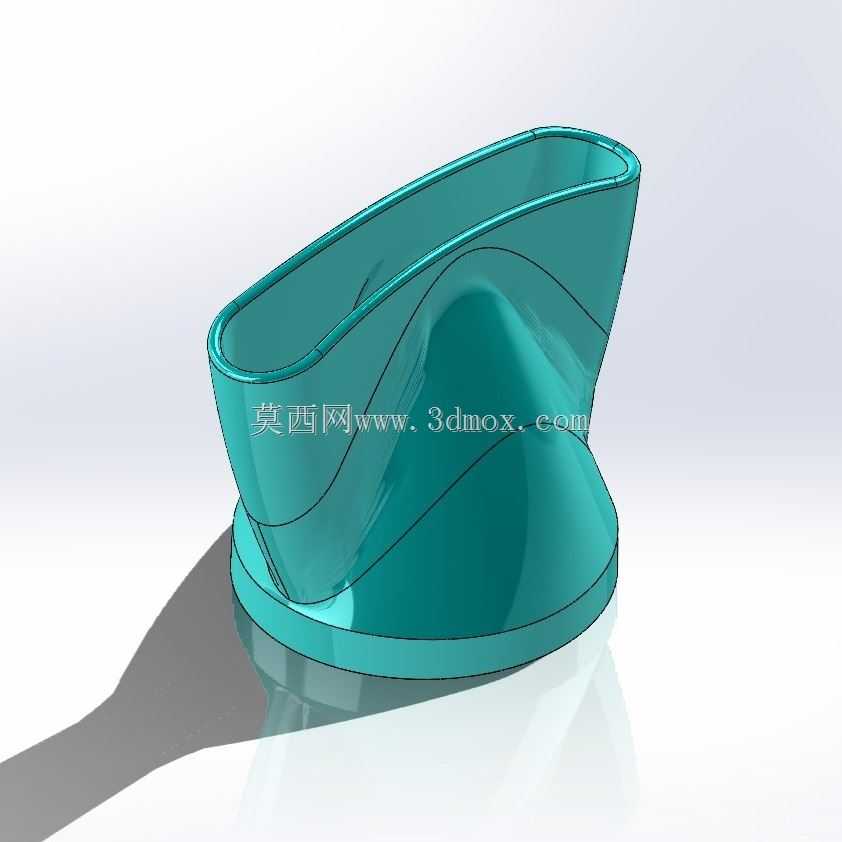

　　在普通车床的切削作业场景里，切削区域的冷却、排屑与局部通风一直是影响加工精度与刀具寿命的关键环节，这款适配CA6140车床的鼓风机喷嘴，正是针对车床加工时的定点送风需求设计的专用风道末端部件。实际生产中，CA6140作为应用极广的卧式车床，承担着轴类、盘类零件的车削加工任务，高速切削钢件、铸铁件时会产生大量细碎切屑与切削热，普通的开放式送风容易出现气流分散、无法精准对准切削点的问题，既不能有效吹走刀尖处堆积的切屑，也难以带走局部聚集的高温，容易造成刀具崩损、工件表面被切屑划伤的问题。这款喷嘴的设计首先从气流导向逻辑入手，整体采用变截面的流道结构，底部为标准的圆形对接法兰，可直接与车床配套的鼓风机出风口管路卡接固定，

　　安装时无需额外改造原有送风管路，对接面的平整公差控制在0.1mm以内，保证连接后无漏风泄压问题，避免风压损失影响送风效果。从安装边界来看，喷嘴底部法兰的外径与CA6140车床原有送风接口完全匹配，安装后整体向刀架切削区域倾斜，伸出长度经过反复校核，既不会在大拖板进给、刀架转位时发生运动干涉，也能让出风口尽可能贴近切削区域，减少气流在传输过程中的耗散。喷嘴的流道从底部圆形入口开始，逐步过渡到上部的异形扁状出口，这种渐变的流道设计并非为了造型美观，而是基于流体力学的流速控制逻辑：圆形入口段保证与管路的平顺对接，减少气流进入喷嘴时的紊流产生，中段的平滑曲面过渡逐步压缩流道截面，让气流在流动过程中逐步提升流速，

　　最终从扁形出口喷出时形成一道宽度适配切削区域的扁平高速气幕，既可以覆盖刀尖到工件接触的整个切削带，又不会因为气流过于集中造成切削液飞溅。在结构强度设计上，喷嘴整体采用等壁厚设计，壁厚取值兼顾了结构刚性与轻量化需求，日常使用中即使被飞溅的细小切屑撞击，也不会出现凹陷变形，曲面过渡处全部采用大圆角顺滑衔接，没有应力集中的尖角结构，长期受气流振动也不会出现疲劳开裂的问题。实际装配到CA6140车床上使用时，喷嘴的出风口角度经过预设计，对准车刀刀尖与工件的接触位置，鼓风机送出的压缩空气经过喷嘴整流后，能够以稳定的流速吹走切削区域产生的细碎切屑，避免切屑缠绕在工件或刀具上，同时持续的气流可以带走部分切削热，辅助切削液提升冷却效果，

　　尤其在加工铸铁这类产生粉状切屑的材料时，定向的气流可以避免切屑粉尘堆积在导轨面、拖板缝隙中，减少机床运动部件的磨粒磨损。不同于通用的直筒型喷嘴，这款喷嘴的出口异形设计可以根据切削区域的范围调整气幕覆盖宽度，在车削大直径盘类零件时，扁形出口送出的宽幅气幕可以覆盖更长的切削刃接触线，保证整个切削区域的切屑都能被及时吹除；在车削小直径轴类零件时，气流的集中性也足够保证刀尖位置的排屑效果。设计过程中还充分考虑了车床作业的复杂工况，喷嘴的外表面没有多余的凸起或凹槽，避免切屑挂附在喷嘴表面堆积，日常清理时只需用压缩空气吹扫即可保持表面洁净，底部的法兰连接结构采用快装式的尺寸设计，日常维护拆卸清理管路时无需复杂工具即可完成拆装。从实际使用的适配性来看，这款喷嘴不需要对CA6140车床的原有送风系统做任何改动，直接替换原有直喷嘴即可使用，安装后不会占用刀架周边的操作空间，操作人员更换刀具、测量工件时不会被喷嘴磕碰，在车床满行程进给的全行程范围内，喷嘴与机床的运动部件都保持足够的安全间隙，不会出现碰撞干涉的问题。流道内部的曲面全部做了顺滑处理，没有台阶或突变结构，气流在内部流动时的阻力极小，相同鼓风机功率下，出口处的风速比普通直喷嘴提升近三成，排屑与冷却的效果提升明显，尤其在高速精车工序中，稳定的定向送风可以避免细切屑刮花已加工表面，有效提升工件的表面加工质量。
