CA6140机床用门型钣金安装固定支架

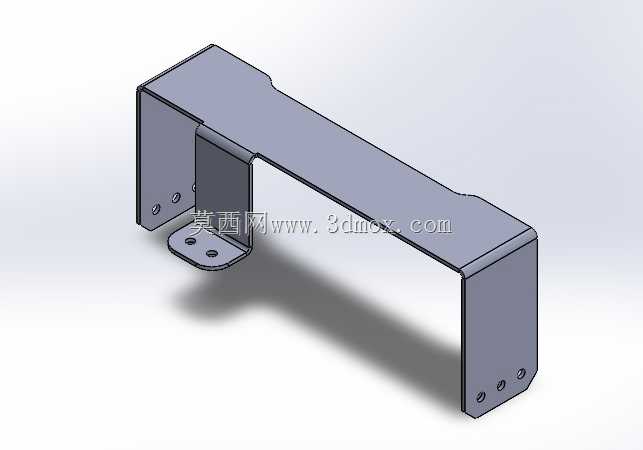

　　这款钣金支架是为CA6140系列普通车床配套设计的安装固定构件，在车床的整体布局中，主要承担中部防护构件、辅助操作组件或是小型附属检测元件的承载连接作用，安装位置处于车床主轴箱与溜板箱之间的床身正面区域，不会干涉刀架的纵向、横向进给行程，也不会影响日常加工时的铁屑排放与切削液回流路径。从结构形态来看，整体采用冷板折弯一体成型工艺，主体为长条形门型跨接结构，两侧向下延伸的支腿作为主安装面，每个支腿底部预留两个同轴安装孔，可通过内六角螺钉直接固定在床身预设的安装基面上，支腿的折弯圆角严格匹配板材厚度对应的最小折弯半径，避免折弯处出现应力集中导致的开裂问题，同时支腿与顶面连接的位置做了小幅的斜角过渡，既可以减少折弯时的材料拉伸变形，

　　也能避免安装时与床身表面的凸起棱边发生干涉。在支架主体的内侧，额外延伸出一个带两个安装孔的小型附接支耳，这个支耳的设计是为了满足车床加装附属部件的需求，比如安装行程触发开关、管线固定卡扣或是小型冷却喷嘴，支耳的折弯角度经过反复校核，确保附接部件安装后，其工作位置刚好对准加工区域的对应点位，不会出现位置偏移导致的功能失效。设计过程中，首先根据CA6140车床床身的安装点位间距确定了支架的整体跨距，两侧支腿的高度根据床身安装基面到待承载部件的安装高度差确定，预留了足够的安全间隙，避免机床运行时的振动导致支架与运动部件发生剐蹭。板材厚度选用常规机床钣金件通用的2mm冷轧钢板，兼顾结构强度与轻量化需求，整体成型后不需要额外的焊接工序，

　　所有连接部位均通过折弯一体成型，减少了焊接变形带来的尺寸误差，也降低了后续的打磨、校形工作量。安装边界方面，支架的总长度控制在320mm以内，两侧支腿的外边缘间距与床身安装槽的宽度完全匹配，安装后整体突出床身表面的高度不超过80mm，不会超出车床原有外防护的轮廓范围，不需要对原有防护结构做任何改动即可直接装配。所有安装孔的孔位公差按照IT12级精度设计，既可以降低钣金加工时的孔位精度要求，减少加工成本，也能抵消床身安装基面的小幅制造误差，保证安装时可以顺利对位，不需要额外的修配工作。在实际使用场景中，这类钣金支架除了承载附属部件，还可以作为管线的跨接支撑，将车床正面排布的控制线缆、切削液软管通过扎带固定在支架内侧，

　　避免管线散乱垂落被运动的刀架拉扯损坏，同时支架的顶面平整，可以临时放置小型的操作工具，比如拆装车刀用的内六角扳手、塞尺等，方便操作人员在调整机床时随手取用。设计时还考虑了钣金加工的工艺性，所有折弯边的直边高度都大于板材厚度的2.5倍，避免折弯时出现直边过短导致的折弯模具压痕、尺寸不稳定问题，所有外露的棱边都做了钝边处理，去除了剪切、折弯产生的毛刺，避免安装和维护时划伤操作人员。支架的表面处理采用与车床原有钣金件一致的喷塑工艺，颜色与车床主体的浅灰色保持一致，安装后不会破坏机床整体的外观协调性，喷塑层的厚度控制在60-80μm，具备良好的耐切削液腐蚀、耐铁屑刮擦的性能，可以适应车床加工区域的恶劣工作环境，长期使用不会出现锈蚀、涂层脱落的问题。从受力角度分析，支架的主要受力为垂直向下的静载荷，以及机床运行时产生的小幅振动载荷，门型结构的截面惯性矩经过核算，在承载5kg以内的附属部件时，最大变形量不超过0.1mm，完全满足使用精度要求，不会因为变形导致附接的开关、喷嘴出现位置偏移，影响机床的正常功能。
