普通车床卡盘安全防护弯罩结构

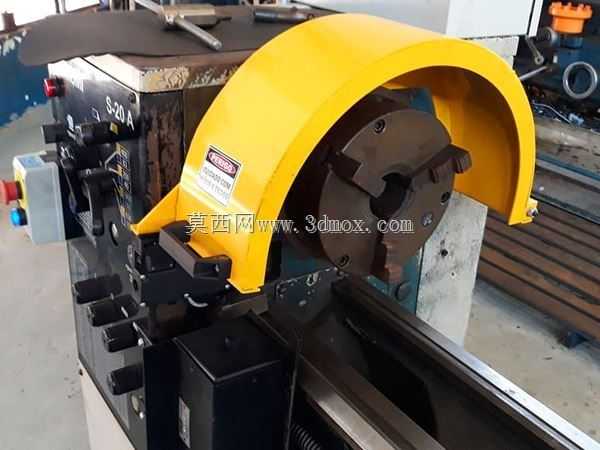

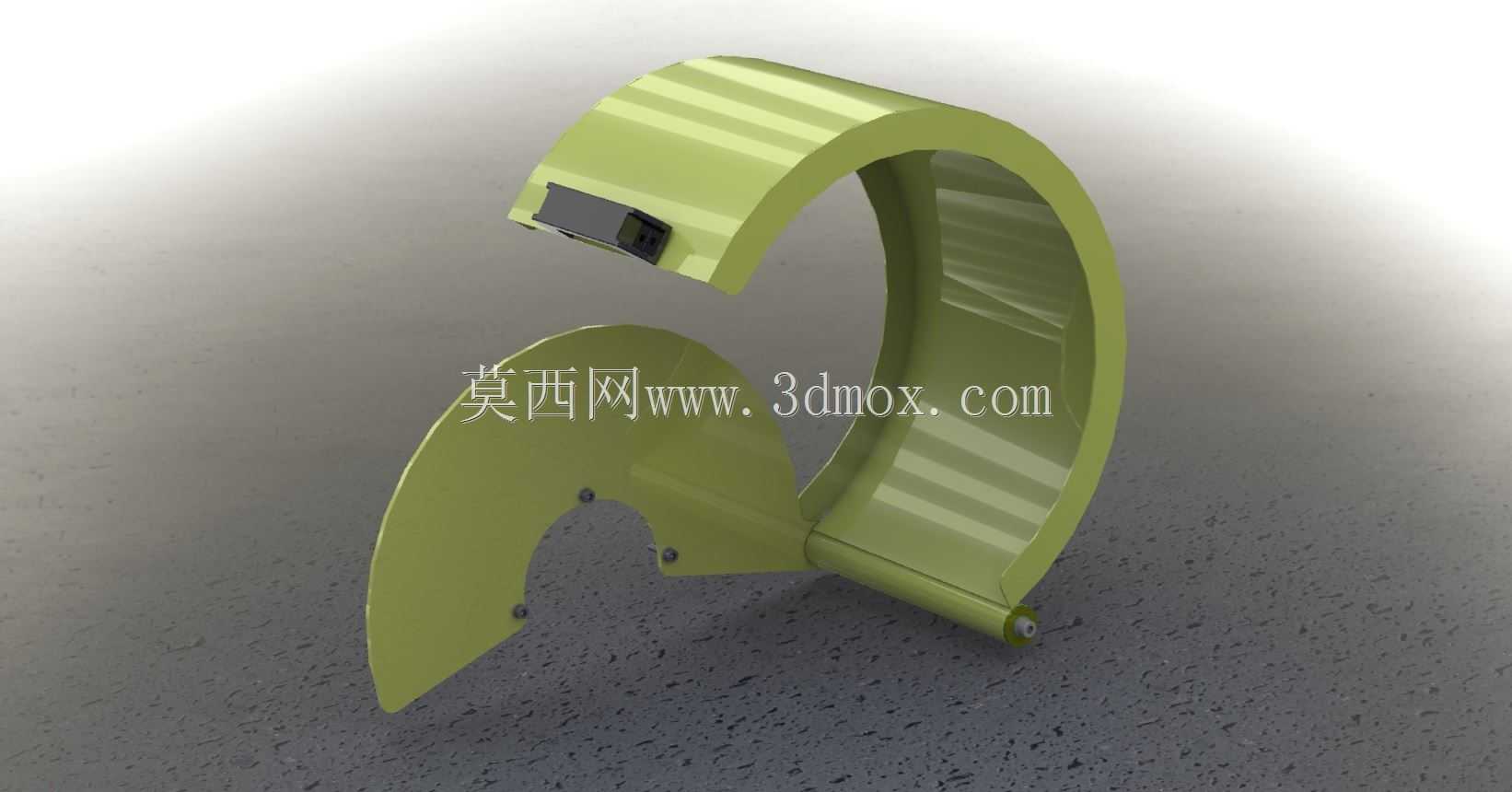

　　在普通卧式车床的加工作业场景中，卡盘作为夹持工件旋转的核心执行部件，高速运转时极易因工件装夹松动、切屑飞溅、操作人员误触引发安全事故，这款弯罩结构正是针对CA6140这类常规卧式车床的卡盘防护需求设计的配套安全部件。从实际使用场景来看，该防护装置安装在卡盘外侧靠近床身的固定支座上，不需要额外改动车床原有安装基面，适配常规卧式车床卡盘的外围安装空间，整体弧形轮廓完全贴合卡盘旋转时的外圆运动轨迹，不会在卡盘带动工件回转时产生运动干涉，同时能有效阻挡高速甩出的带状切屑、断裂的工件碎块，也能避免操作人员衣物、手部意外接触旋转的卡盘夹爪，大幅降低车床作业的安全风险。从功能特性上看，该防护装置采用分体铰接式结构，

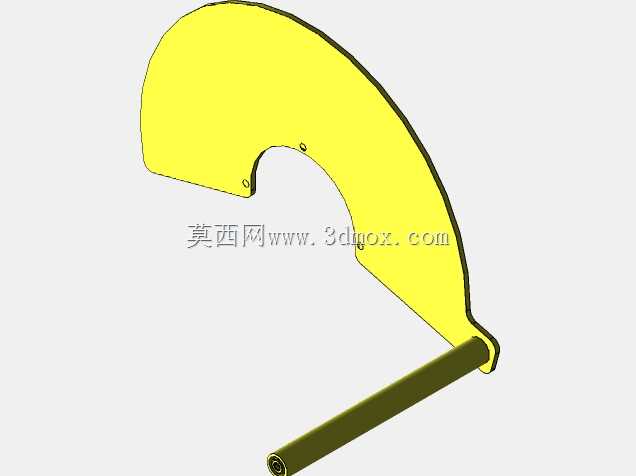

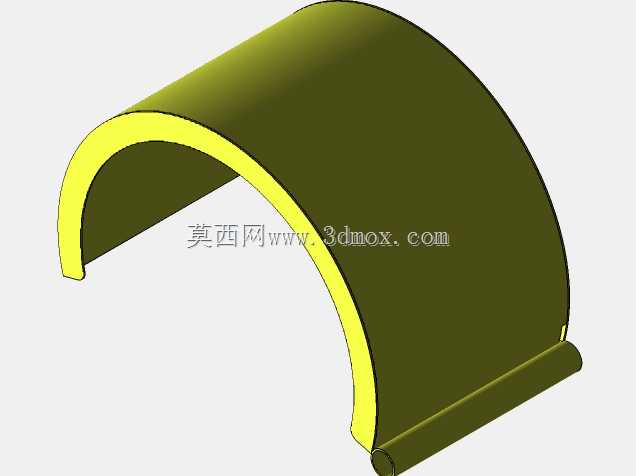

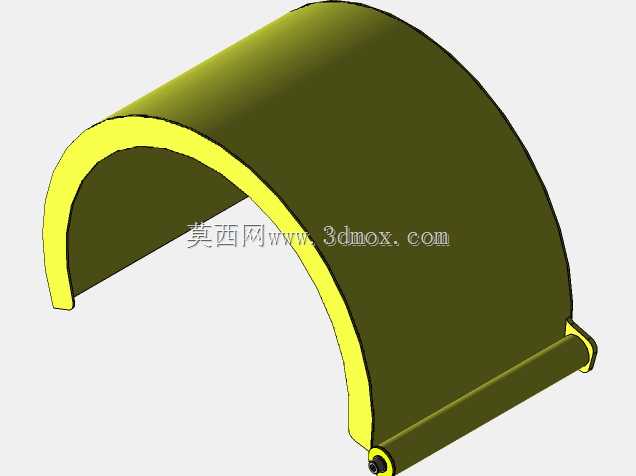

　　大弧度的固定罩体通过底部的铰接轴与安装支座连接，可根据装夹工件的尺寸需求向上翻转抬起，方便操作人员完成工件装夹、找正、拆卸等操作，不需要完全拆除整个防护装置；前端延伸的小弧度挡片通过紧固件与主罩体连接，可根据不同规格卡盘的伸出长度调整安装位置，覆盖卡盘前端的夹爪外露区域，避免防护出现死角；罩体边缘设置的黑色缓冲嵌条，一方面能在罩体翻转下落时起到缓冲作用，避免金属罩体与床身或卡盘碰撞产生异响、损伤漆面，另一方面也能在意外接触时减少刚性磕碰带来的伤害。设计过程中，首先要匹配CA6140车床卡盘的常规回转直径，罩体的内圆弧半径要比卡盘最大回转半径预留10-15mm的安全间隙，既保证防护范围完全覆盖卡盘旋转区域，

　　又不会因间隙过小在卡盘跳动时产生刮擦；铰接轴的安装位置要选在卡盘侧下方的床身原有安装孔位，不需要额外钻孔攻丝，降低现场改装的工作量，同时铰接部位的阻尼要调整到合适范围，保证罩体翻转到任意角度都能稳定停留，不会因自重下落影响工件装夹操作；罩体的板材厚度选用2-3mm的冷轧钢板，弯折成型后具备足够的结构强度，受到切屑冲击或轻微碰撞时不会产生变形，同时整体重量控制在合理范围，操作人员单手即可完成翻转操作，不会增加额外的操作负担。从安装边界来看，该防护装置的底部铰接座安装孔位完全匹配CA6140车床床头箱侧方的原有螺纹孔，安装时不需要对车床本体进行任何切削、焊接加工，仅需通过标准螺栓即可完成固定；罩体向上翻转的最大角度可达到120度，

　　完全抬起后不会遮挡卡盘操作空间，满足长度500mm以内、直径250mm以内的常规轴类、盘类工件的装夹需求；罩体的外轮廓宽度控制在180mm以内，不会超出车床床头箱的侧面宽度，不会影响车床溜板箱的纵向进给运动，也不会与刀架、尾座等部件产生运动干涉。在实际加工验证中，这款防护结构能有效阻挡90%以上的卡盘旋转甩出的切屑，尤其是加工钢件时产生的高温带状切屑，不会直接飞溅到操作人员的操作区域，同时在操作人员误靠近卡盘时，弧形罩体能起到物理阻隔作用，避免衣物、手套被旋转的夹爪卷入，完全符合普通车床作业的安全防护规范要求。
