国旗旗杆固定用带法兰连接轮毂结构

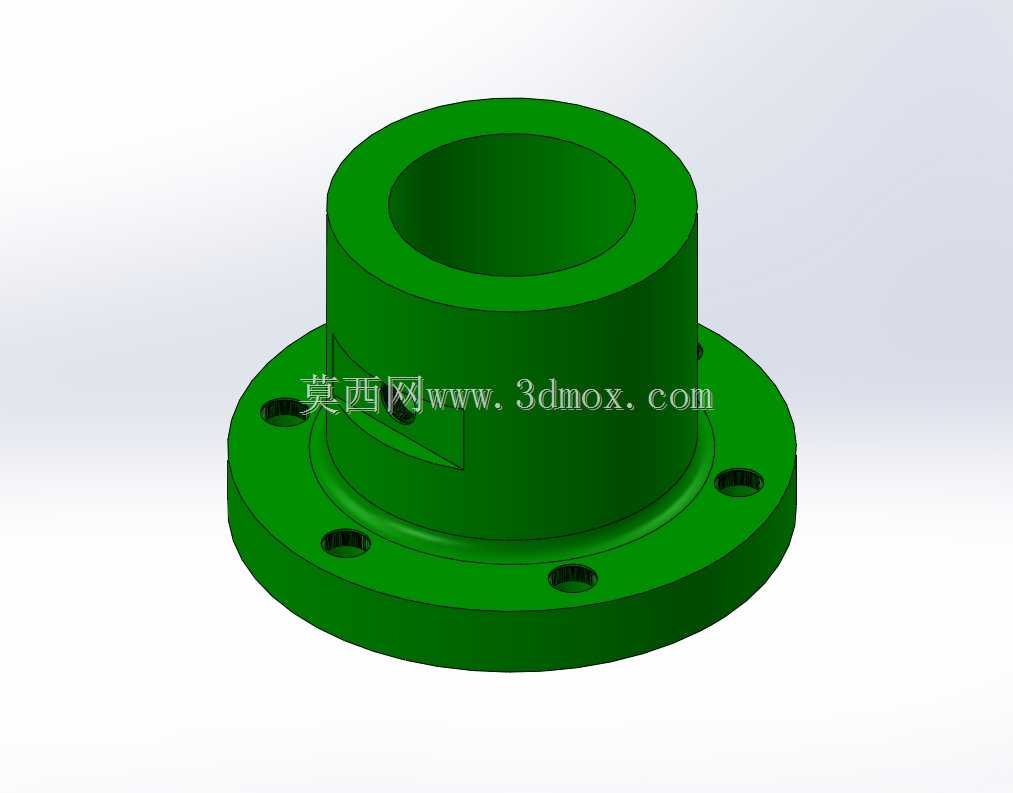

　　在户外旗杆安装的工程场景里，这类带法兰结构的轮毂是整套旗杆固定系统里的核心受力构件，日常我们看到广场、园区、学校入口处挺立的国旗杆，底部与地面基础衔接的位置，就需要这类构件完成载荷传递与定位固定。从结构功能来看，该构件上部为等径空心筒段，内径与旗杆外径做公差配合设计，装配时旗杆插入筒段内部，可通过侧壁顶丝或者焊接的方式完成周向与轴向固定，避免旗杆受侧向风力时出现晃动或者窜动；下部为一体式锻造或者铸造成型的法兰盘，法兰盘上均匀分布6个安装通孔，孔位做沉头设计，安装时膨胀螺栓或者化学锚栓穿过通孔与下方的混凝土基础锁紧，沉头结构可以让螺栓头部完全没入法兰盘面，避免突出部分影响后续装饰罩的安装，也能减少长期户外使用下螺栓锈蚀的概率。

　　设计这类构件的时候，首先要核算的是不同高度旗杆对应的风载荷系数，比如12米高度的旗杆在12级阵风下的侧向倾覆力矩，会全部通过上部筒段传递到法兰盘的安装孔位上，所以法兰盘的厚度不能低于对应载荷下的抗弯截面模量要求，筒段与法兰盘衔接的位置做了圆角过渡处理，避免应力集中导致长期受交变载荷时出现焊缝开裂或者本体断裂的问题。从安装边界来看，上部筒段的高度需要满足旗杆插入深度不小于旗杆外径的1.5倍，这样才能保证插接位置的连接强度，不会出现旗杆从根部弯折的情况；法兰盘的外径要比下部混凝土基础的预埋钢板直径小20mm左右，方便安装时调整对中位置，安装孔的中心圆直径要匹配常规的锚栓排布间距，不需要现场额外打孔适配，降低施工难度。

　　实际使用过程中，这类轮毂除了承受旗杆自身的垂直重力，更多的是承受各个方向吹来的风力带来的侧向弯矩，所以构件本体一般采用铸铁或者铸钢材质做整体成型，表面做喷塑或者镀锌防腐处理，适配户外长期日晒雨淋的使用环境，不会因为锈蚀导致结构强度下降。和普通的旗杆底座相比，这种一体式轮毂结构的同轴度更好，安装时只要将法兰盘调整到水平状态，插入的旗杆自然就能保证垂直，不需要反复调整旗杆的垂直度，能大幅缩短现场安装的工时。另外筒段的空心设计一方面可以减轻构件自身的重量，方便运输和现场吊装，另一方面空心内部可以穿入国旗升降的钢丝绳或者电源线，不会让线路裸露在外部，提升整套旗杆系统的美观度。

　　在结构细节设计上，法兰盘的底面做了车削平处理，保证和基础预埋板接触的时候没有间隙，锁紧螺栓后受力均匀，不会出现局部应力过大压坏混凝土基础的情况；筒段的上端面做了倒角处理，方便旗杆插入的时候导向，不会因为筒口的毛刺刮掉旗杆表面的喷涂层。针对不同直径的旗杆，这类轮毂可以调整筒段内径和法兰盘的尺寸参数，但是核心的受力结构逻辑保持一致，就是通过筒段完成旗杆的径向定位，通过法兰盘完成与地面基础的刚性连接，将上部的所有载荷平稳传递到地面基础上，保证旗杆在长期户外使用过程中不会出现倾斜、倒伏的问题，满足国旗悬挂的安全性与庄重性要求。
