CA6140车床配套环形锁紧夹钳结构

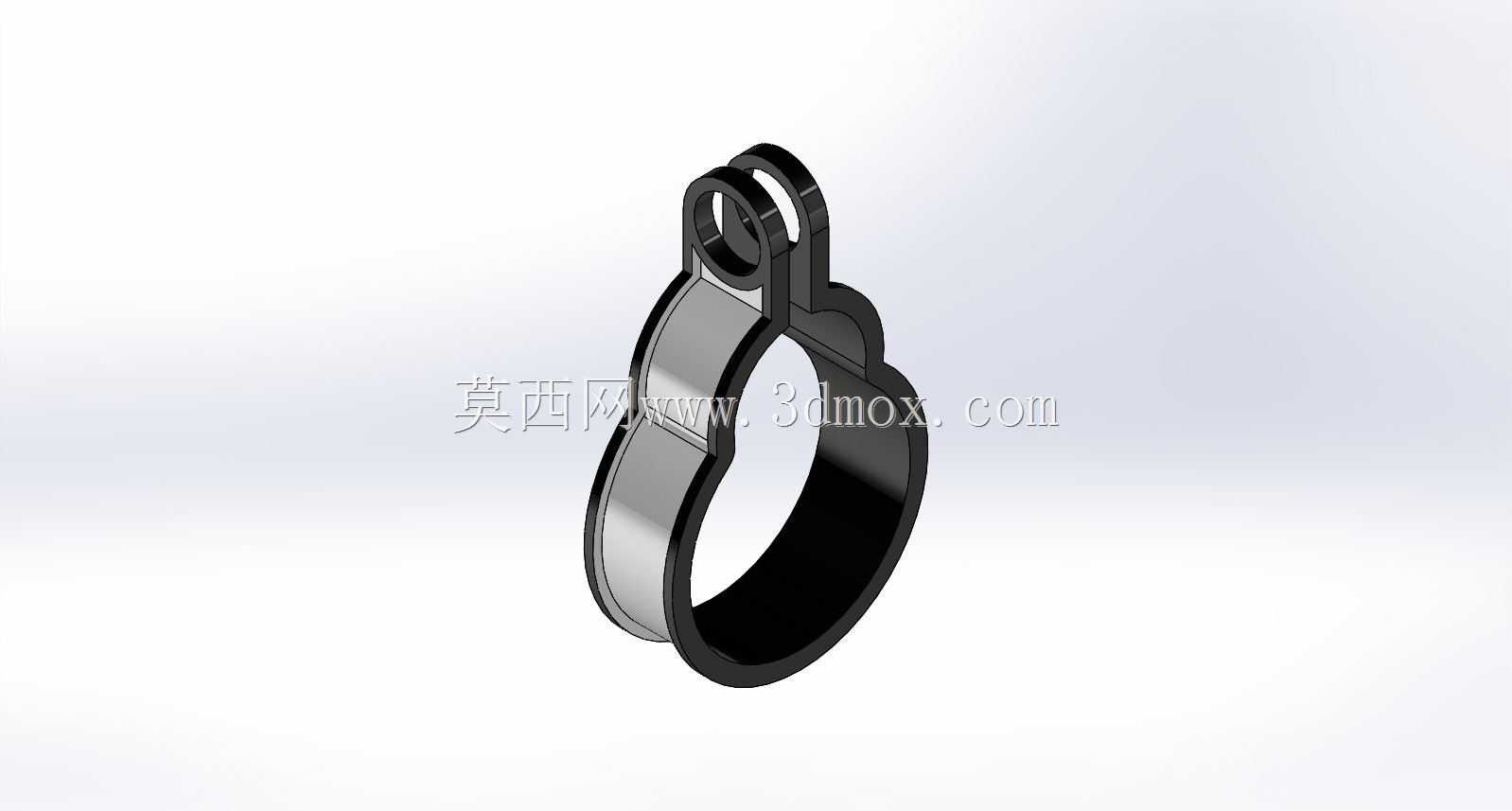

　　在普通车床的日常运维与配套工装改造场景里，这类环形夹钳的应用覆盖了冷却管路排布、辅助线缆固定、外置润滑管线锁紧等多个实操环节，不少车间在做CA6140车床的管线规整改造时，都会优先选用这类快装式夹钳替代传统的铁丝捆扎或喉箍固定，避免长期受车床运行振动影响出现管线松脱、移位的问题。从结构功能来看，这款夹钳采用单环开合式设计，环体主体分为刚性支撑段与弹性贴合段两部分，刚性段承担主要的锁紧限位作用，弹性段则可以在夹持不同外径的管件时提供一定的形变补偿量，不需要严格匹配单一管径尺寸，适配范围覆盖车间常见的6mm到18mm外径的塑料油管、橡胶冷却管、金属穿线管，实际夹持时不会因为硬接触刮破管线外壁的防护层。

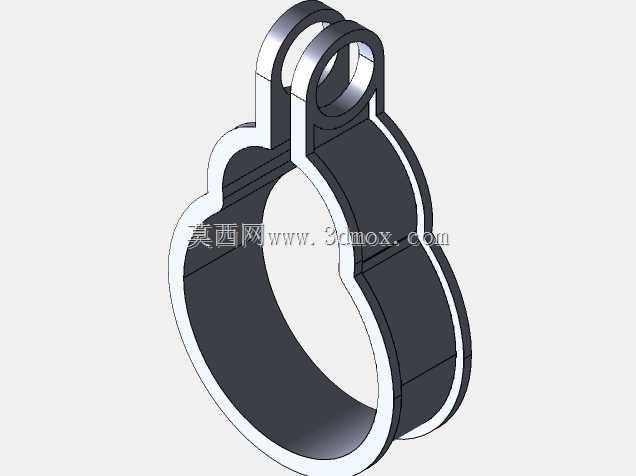

　　设计过程中首先考虑的是车床加工区域的复杂工况，夹钳顶部的铰接挂耳结构是整个设计的核心受力点，挂耳位置预留的销轴安装孔与环体的开合支点同轴度控制在0.1mm以内，保证锁紧操作时环体开合顺畅，不会出现卡滞、偏磨的问题；环体的边缘全部做了R1.5的圆角倒钝处理，避免安装调整时划伤操作人员的手部，也防止长期振动环境下棱角处割伤被夹持的管线外壁。从安装边界来看，夹钳处于完全闭合状态时，环体外缘最大外径为32mm，顶部挂耳突出环体的高度为12mm，安装时只需要在固定基座上预留对应挂耳间距的安装孔位，穿入销轴后就可以完成夹钳的固定，不需要额外做焊接或者攻丝处理，在车床的床身侧壁、溜板箱外侧、刀架周边的空余位置都可以灵活布置，不会和车床的走刀路径、

　　拖板移动行程产生干涉。实际使用时，这类夹钳的锁紧操作不需要借助额外工具，只需要手动扳动环体的开合端就可以完成管线的装夹与拆卸，日常更换冷却管路、调整润滑管线走向时，单人就可以完成操作，相比传统的螺栓锁紧式喉箍，能节省至少三分之二的装调时间。环体的刚性段采用加厚结构设计，厚度达到2.5mm，在车床持续运行产生的10-50Hz振动频率下，不会出现结构疲劳变形，弹性段的弧度经过反复调校，闭合后对管线的抱紧力均匀分布在整个环面，不会出现局部压力过大导致管线变形堵流的问题，哪怕是夹持壁厚较薄的尼龙冷却管，长期使用也不会出现管壁被夹瘪、冷却液流量下降的情况。在做三维建模时，整个夹钳的装配关系完全还原实际加工的装配逻辑，

　　铰接位置的销轴与孔位保留了0.05mm的合理装配间隙，弹性段的形变范围也按照实际材料的弹性模量做了参数化设置，在做虚拟装配验证时，可以直接模拟夹钳开合、夹持不同管径管线的状态，提前排查安装时可能出现的干涉问题，不需要反复做实物试装调整。不少做车床改造的结构设计人员在排布外置管线时，会直接调用这类成熟的夹钳模型，不需要从零开始绘制结构，只需要根据实际安装位置调整挂耳的安装孔距，就可以直接适配不同的安装场景，大幅缩短工装设计的周期。夹钳的表面没有多余的凸起结构，整体轮廓流畅，在车床加工区域存在切削液飞溅、金属碎屑散落的环境下，碎屑不容易堆积在夹钳的结构缝隙里，日常清理时只需要用压缩空气吹扫就可以去除附着的碎屑，不会因为碎屑卡入铰接位置导致夹钳开合失效。
