CA6140车床配套弹性联轴器结构设计

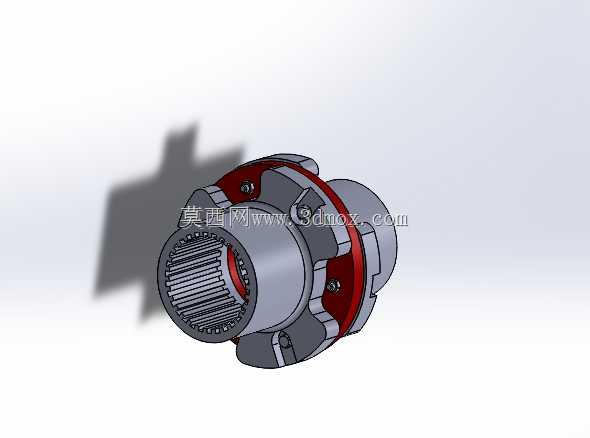

　　在普通卧式车床的主传动链与进给传动链布局中，联轴器是连接电机输出轴与变速箱输入轴、光杠丝杠与传动箱输出端的核心衔接部件，其中弹性联轴器的应用占比超过六成，核心原因在于金属切削工况下存在频繁的负载波动、换向冲击与安装同轴度误差，刚性联轴器无法吸收这类偏差，长期运行会导致轴系轴承过早磨损、齿轮啮合面出现点蚀甚至断齿故障。这款适配CA6140车床的弹性联轴器，在结构设计上充分考虑了车床安装空间的边界限制，整体采用对称式分体结构，两端分别设置内花键连接孔与圆柱轴孔，可直接匹配CA6140主轴箱输入轴的花键规格与Y系列电机的输出轴径，无需额外加装过渡轴套，减少了传动链的累计误差。从功能特性来看，

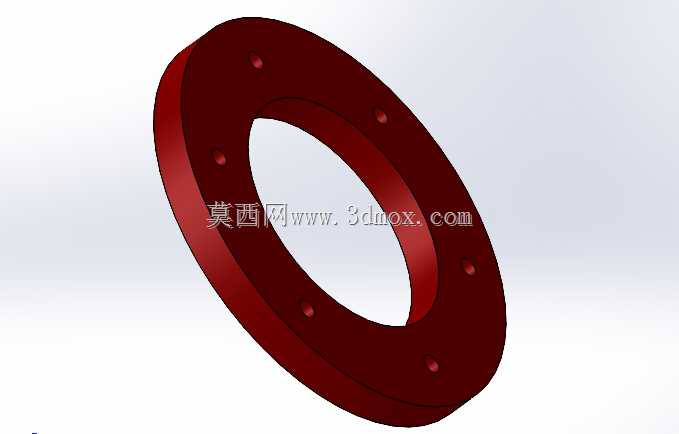

　　联轴器中间的弹性缓冲环采用高耐磨耐油橡胶复合材质，被均匀分布的金属连接爪嵌合固定，既可以传递额定工况下的切削扭矩，又能在主轴突然正反转、吃刀量突增产生冲击载荷时，通过弹性体的微小形变吸收冲击能量，避免冲击载荷直接传递到电机轴与齿轮箱内部。设计过程中，首先核算了CA6140车床主电机的额定输出扭矩、最大过载倍数，确定联轴器的额定传递扭矩需达到电机额定扭矩的1.8倍以上，同时预留20%的安全余量，避免重载切削时出现弹性体压溃、连接爪断裂的问题。安装边界方面，联轴器的最大外径控制在125mm以内，总长度不超过98mm，刚好适配CA6140车床电机与主轴箱之间的预留安装间隙，两端轴孔的同轴度公差控制在0.02mm以内，

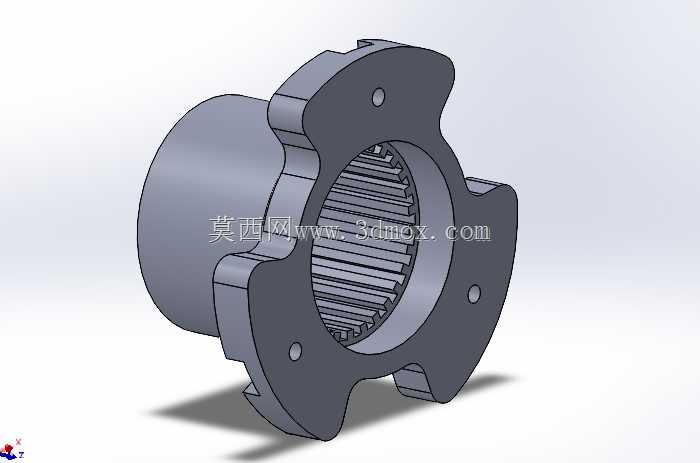

　　连接螺栓采用内六角圆柱头结构，安装时可从侧面直接操作，无需挪动电机或主轴箱位置，大幅降低现场装配与后期维护的难度。在实际应用场景中，这类弹性联轴器除了适配CA6140普通车床，也可通用于同规格的其他卧式车床、铣床的传动系统，只要轴径、扭矩参数与安装尺寸匹配即可替换使用。结构细节上，连接爪的接触面做了圆弧过渡处理，避免应力集中导致的金属疲劳断裂，弹性环与金属爪的配合间隙控制在0.1mm以内，既保证弹性体有足够的形变空间吸收振动，又不会因为间隙过大导致传动回程误差，影响车床的螺纹加工精度。花键孔的齿形采用渐开线设计，相比矩形花键拥有更好的对中性与更高的承载能力，可承受频繁换向带来的交变载荷，轴孔端面设置有定位止口，

　　安装时可快速实现轴向定位，保证两轴的轴向窜动量控制在允许范围内。考虑到车床加工时会持续产生切削振动，联轴器的所有连接螺栓都加装了弹簧防松垫圈，避免长期运行后螺栓松动导致的传动故障，金属部件表面采用发黑处理，具备基础的防锈耐油能力，可适应车床车间多油污、多切削液飞溅的工作环境。从选型适配的角度来说，设计时特意将两端的连接结构做成可拆分模块，若后续需要适配不同轴径的传动场景，只需更换两端的连接盘即可，无需更换整个联轴器主体，降低了备件储备成本。在三维建模过程中，所有配合面的公差都严格按照机械设计手册的推荐值设定，弹性体的形变参数参考了实际橡胶材料的弹性模量，可直接用于后续的有限元受力分析与运动仿真，验证不同负载下的应力分布与形变情况，提前排查结构薄弱点。
