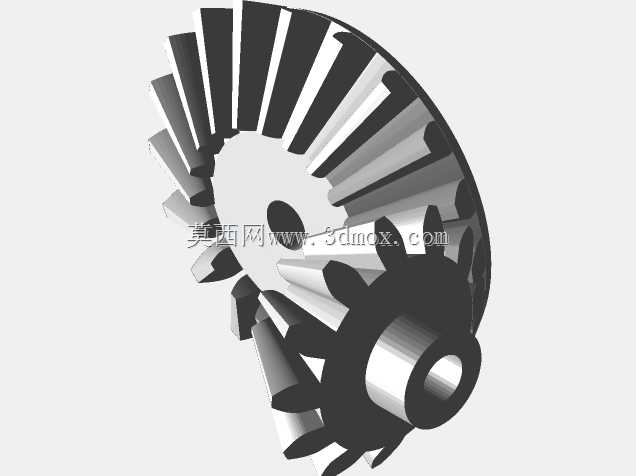

CA6140机床传动用正交锥齿轮结构

　　在普通卧式车床的主轴箱、进给箱传动链路中，相交轴动力转向是无法回避的结构需求，这类锥齿轮正是为CA6140车床这类通用金属切削设备的90度相交轴传动场景设计的核心传动零件。从实际装配工况来看，这类锥齿轮的安装轴交角固定为90度，属于直齿正交锥齿轮范畴，齿面加工采用展成法成型，齿线沿圆锥母线方向分布，啮合过程中不存在轴向附加分力，对支撑轴承的选型要求相对更低，适配中等转速、中等扭矩的间歇或连续传动工况，在车床的进给换向、主轴转速切换的传动分支中应用广泛。

　　设计这类锥齿轮时，首先要匹配安装空间的边界约束：背锥面与安装轴肩的贴合面平面度公差需控制在0.02mm以内，避免装配后出现齿面偏载；轮毂内孔与传动轴的配合选用H7/k6过渡配合，键槽对称度公差不低于8级，保证扭矩传递过程中无径向窜动。齿部参数设计上，分锥角的取值直接匹配配对齿轮的传动比，齿顶高系数取标准值1，顶隙系数取0.2，保证啮合时齿顶与配对齿轮齿根预留足够的储油间隙，避免润滑脂被过度挤压流失。齿宽的取值通常取外锥距的1/3左右，过宽的齿宽会导致小端齿槽过窄，加工时刀具容易发生干涉，同时会提升齿向载荷分布不均的风险；过窄的齿宽则会导致单位齿长载荷过大，加剧齿面磨损，缩短零件使用寿命。

　　从实际使用场景来看，这类锥齿轮在机床运行过程中，主要承担进给系统的动力换向作用，将主轴的旋转运动通过正交传动传递至进给光杆或丝杆，带动刀架完成纵向或横向的进给动作。由于车床加工时存在断续切削的冲击载荷，齿面需进行高频淬火处理，硬度控制在HRC48-55区间，既保证齿面足够的耐磨性能，又能保留芯部足够的韧性，承受切削冲击时不会出现断齿问题。装配过程中，需要通过调整垫片厚度控制配对齿轮的安装距，保证齿面接触斑点位于齿面中部，接触长度不小于齿宽的60%，接触高度不小于齿高的50%，避免出现边缘接触导致的早期点蚀失效。

　　建模过程中，需要先建立分锥、背锥、根锥三个基准圆锥面，通过渐开线方程生成大端齿廓曲线，再沿圆锥母线方向扫描切除生成单齿特征，之后通过圆周阵列完成全部轮齿的构建，最后完成轮毂、键槽、倒角等附属结构的建模。需要注意的是，齿根圆角的取值不能小于0.3mm，避免热处理时出现应力集中导致的裂纹；轮齿端面的倒角需控制在C1-C1.5之间，去除加工毛刺的同时，避免装配时轮齿边缘与配对齿轮发生磕碰。这类锥齿轮的安装边界需要预留足够的润滑空间，齿轮副外部通常设置半封闭的齿轮罩壳，加注锂基润滑脂进行润滑，日常维护时只需定期补充润滑脂、检查齿面磨损情况即可，无需复杂的维护操作。在设备改造场景中，这类锥齿轮的参数可根据实际传动比需求进行调整，但安装轴径、安装距等接口尺寸需与原有传动链路完全匹配，避免出现装配干涉问题。
