便携式可拆卸户外炭烤炉结构设计

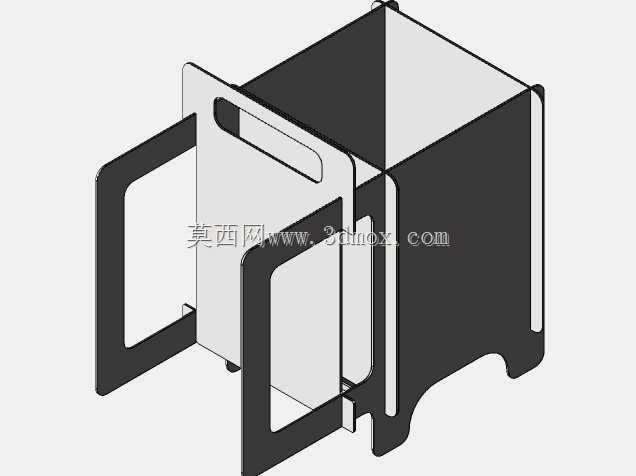

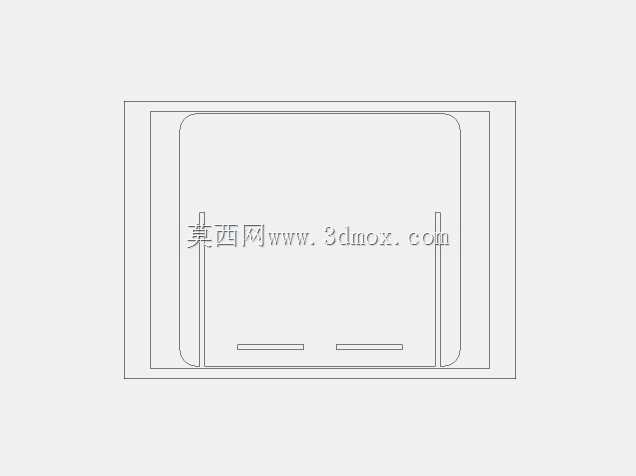

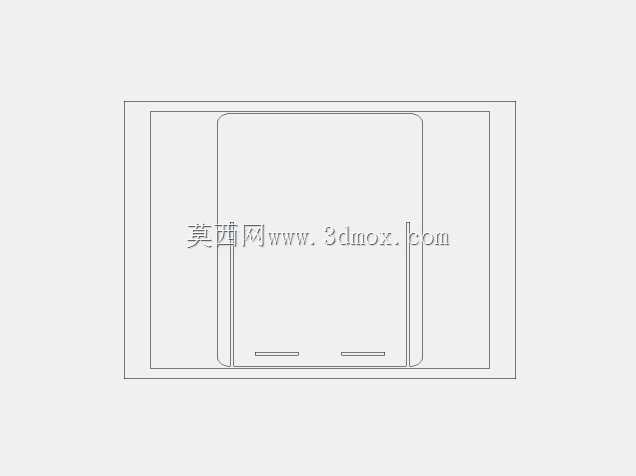

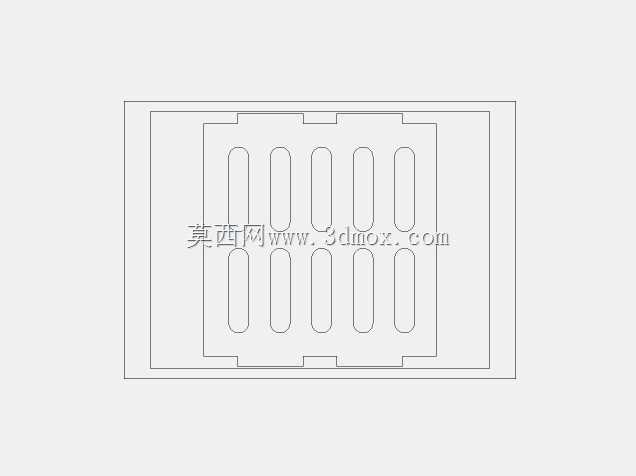

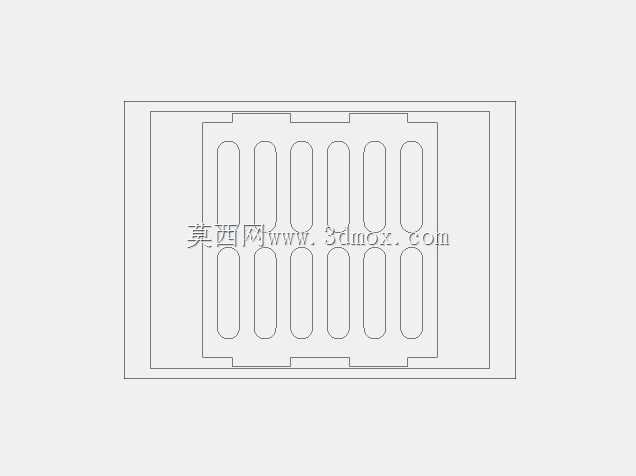

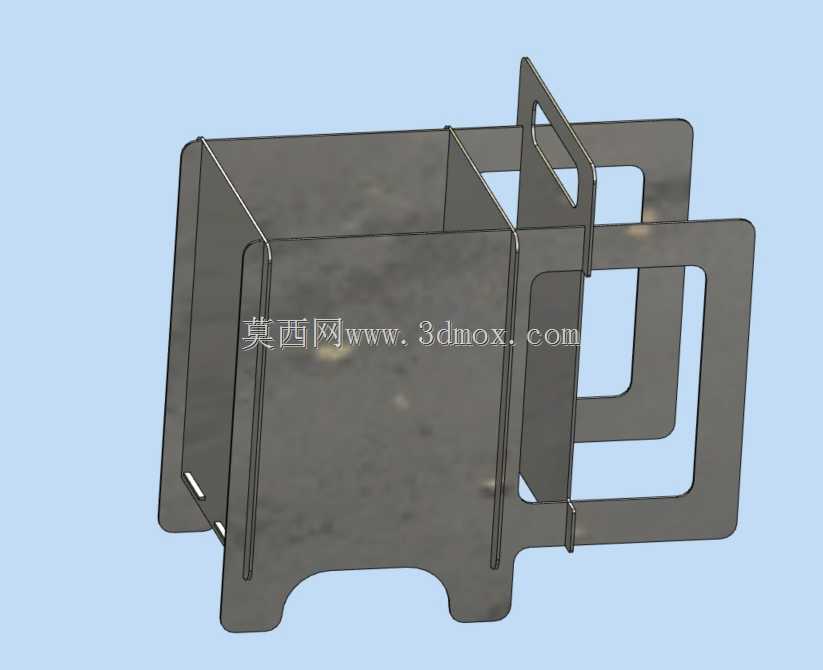

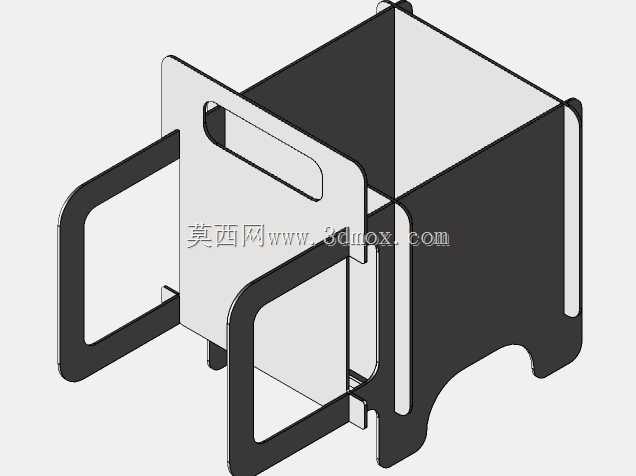

　　这款可拆卸烧烤结构的设计，最初是针对短途户外露营、近郊自驾野餐、庭院小聚这类非固定场景的使用需求做的优化，区别于传统固定式焊接烤炉，整套结构全部采用钣金弯折工艺加工，没有额外的焊接工序，所有部件都可以通过插接、卡扣的方式完成组装，不需要额外的紧固件或者专用工具，单人在两分钟内就能完成从收纳到组装的全部操作。从实际使用的场景来看，这类烤炉主要面向3-5人的小型聚餐需求，炭槽的容积可以满足单次装填2斤左右的机制炭，持续燃烧时长能够覆盖1.5-2小时的烤制需求，不需要中途频繁添炭。结构设计上，主体炭槽采用四边弯折带翻边的结构，翻边一方面提升了薄钣金的整体刚性，避免高温下板材出现受热变形，另一方面翻边形成的卡槽可以直接承托烤网，

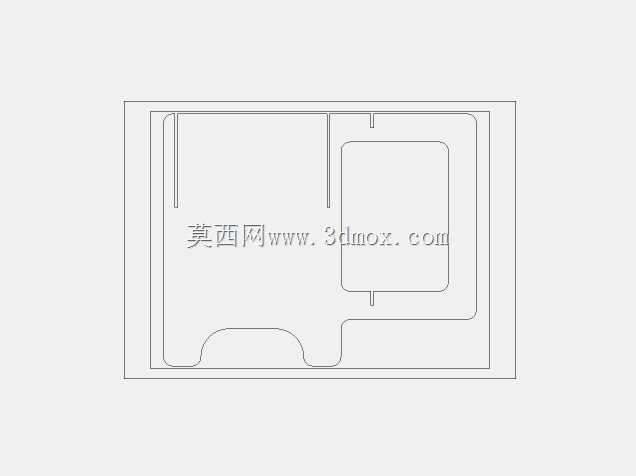

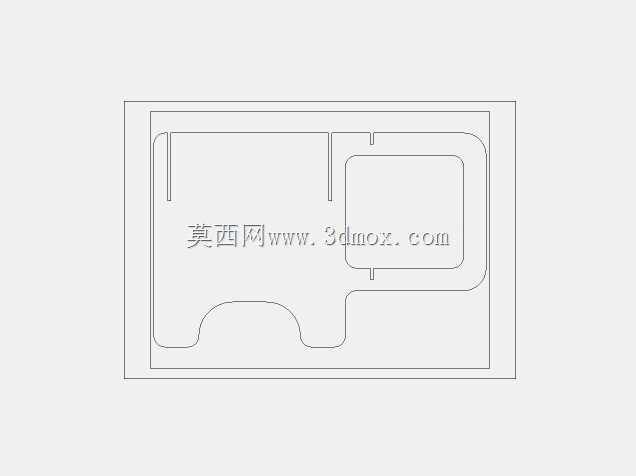

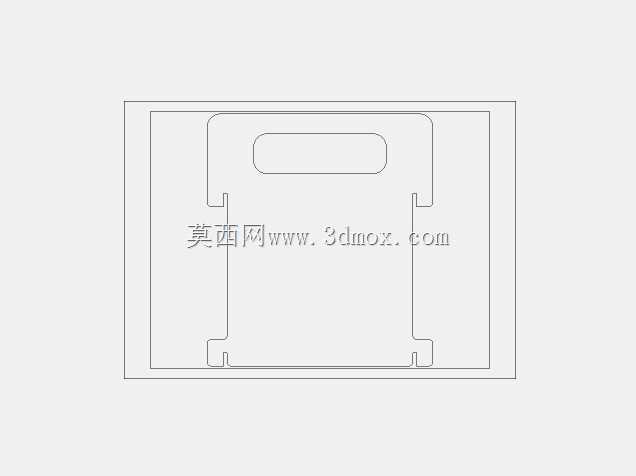

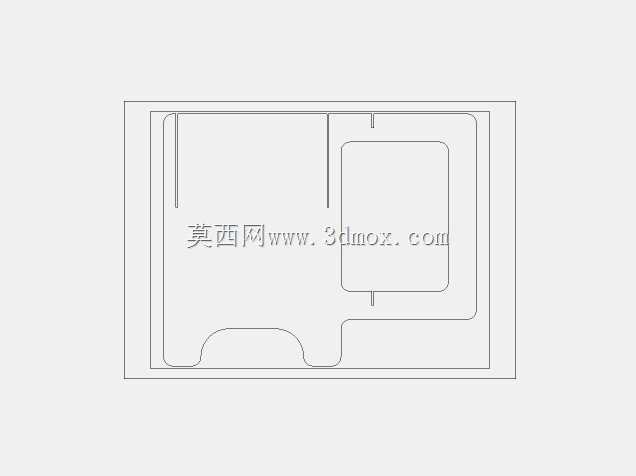

　　不需要额外加装支撑件。两侧的支架采用一体化弯折的框型结构，和炭槽侧边的插槽配合，组装后支架向外展开形成稳定的支撑脚，底部的支脚做了圆弧缺口处理，既可以在平整的水泥地面、露营桌面上放置，也能在略有起伏的泥土地、草坪上通过小范围的角度调整保持整体水平，不会出现放置不稳侧翻的问题。侧边的提手结构和支架做了集成设计，不需要额外加装独立提手，收纳状态下所有部件可以叠合到和炭槽主体一致的轮廓尺寸内，整体收纳厚度不超过8厘米，可以轻松塞进露营车的侧袋、汽车后备箱的缝隙位置，不会占用过多的储物空间。从安装边界来看，组装完成后的整体占地尺寸控制在40厘米见方以内，放置时不需要预留过大的操作空间，烤网距离炭槽底部的高度做了12厘米的预留，

　　既可以避免炭火距离食材过近导致烤糊，也能保证热量足够向上传递，烤制过程中不需要频繁调整食材和炭火的距离。结构上所有的板材边缘都做了折边包边处理，没有裸露的锐边，组装和使用过程中不会出现划伤手的问题，炭槽底部预留了三个通风缺口，自然通风状态下就能给炭火提供足够的氧气，不需要额外加装送风装置，也能避免炭灰直接从底部漏出弄脏放置的台面。考虑到户外使用的清洁需求，整个结构没有封闭的藏污纳垢的死角，使用后可以直接把所有部件拆开，用清水冲洗就能去除表面的油污和炭灰，没有难以清洁的缝隙。在板材选型上，主体炭槽采用1.5毫米厚度的冷轧钢板，表面做高温喷塑处理，可以承受炭火的持续高温，不会出现表层脱落或者氧化生锈的问题，支架部分采用1.

　　2毫米厚度的同材质板材，在保证支撑强度的前提下尽可能控制整体重量，整套结构的总重量控制在3公斤以内，单手提携不会有明显的负重感。和市面上常见的折叠烤炉不同，这款结构没有采用铰接的转动连接结构，所有部件都是独立的平板式钣金件，加工时只需要激光切割下料然后数控弯折就能完成，不需要额外的合页、铆钉等连接件，加工工序更简单，后期使用过程中也不会出现铰接部位松动、锈蚀导致无法折叠的问题，哪怕某个部件出现变形损坏，也可以单独替换对应的板件，不需要整体报废。实际使用测试中，装满炭的状态下整体结构没有出现明显的形变，支架的支撑强度足够承受烤网上放置5公斤食材的负载，不会出现支架弯折或者炭槽下沉的问题，收纳叠合后部件之间不会出现晃动碰撞，携带过程中不会产生异响。
