剪叉式圆管夹持升降作业工装结构

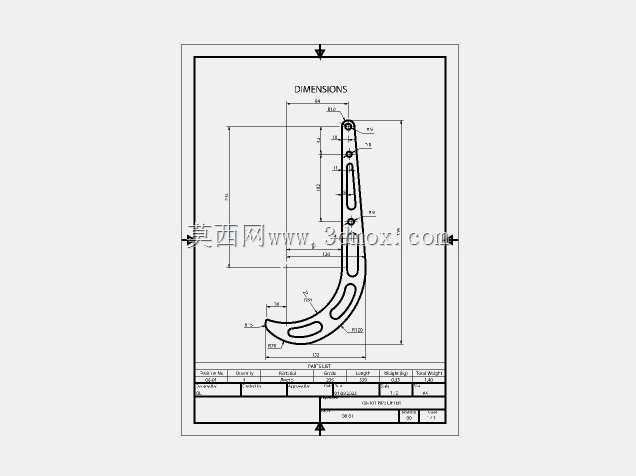

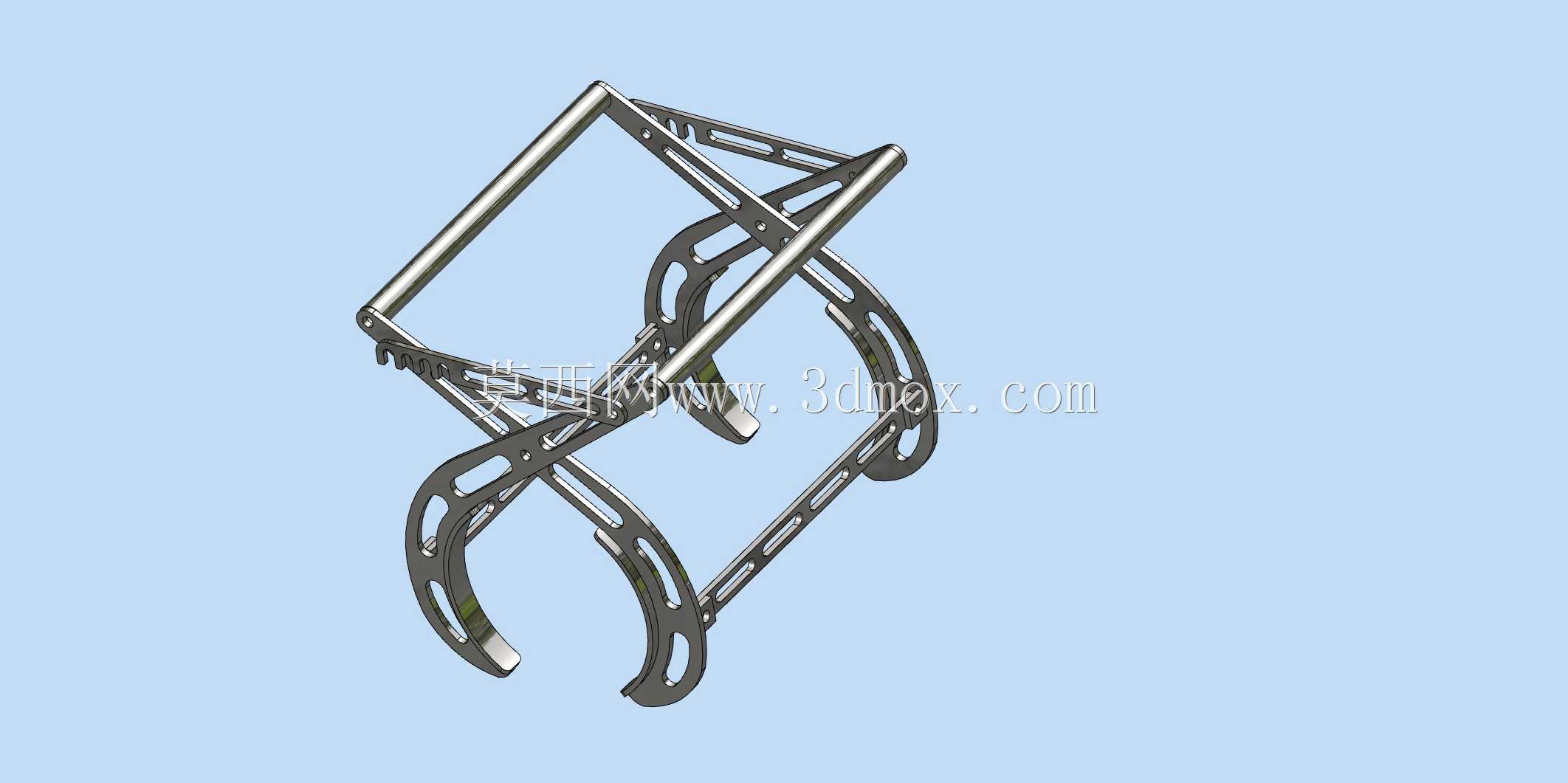

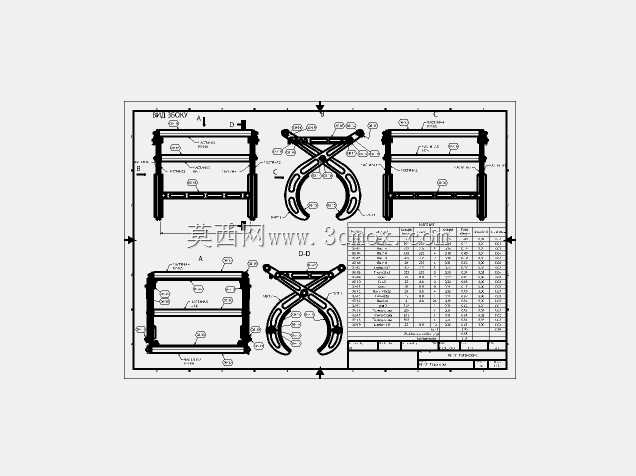

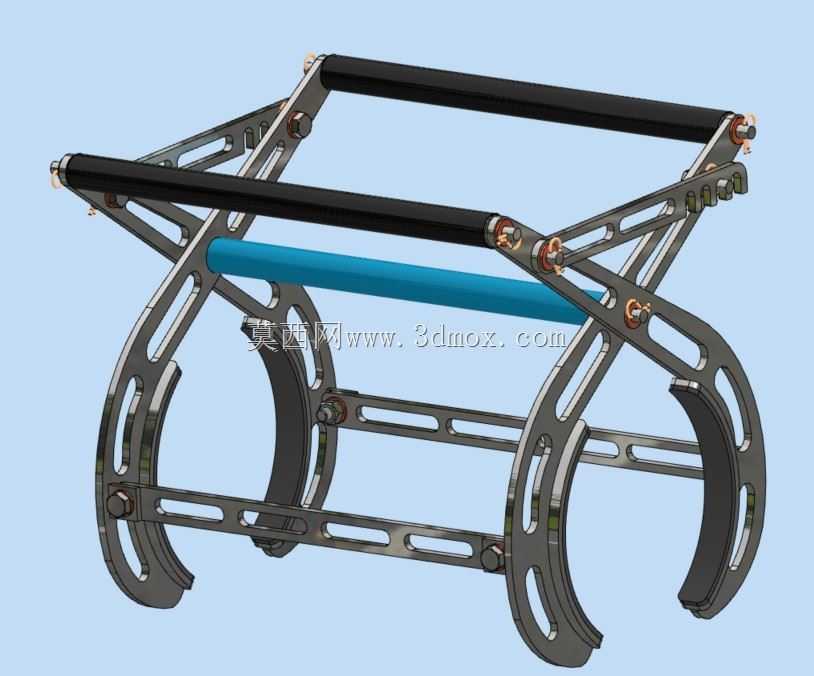

　　在长距离管线铺设、车间管材转运、管道焊接组对作业场景中，常规吊装设备容易出现圆管滚动滑落、对位精度差的问题，这款剪叉式结构的管道夹持升降工装，正是针对这类现场痛点做的结构优化。从结构逻辑来看，整套装置采用对称剪叉连杆作为承载主体，两侧弧形夹爪直接与剪叉臂下端铰接，无需额外配置独立的夹持驱动结构，当剪叉臂做收拢抬升动作时，两侧夹爪会随连杆运动轨迹自然向内收合，同步完成对圆管外壁的环抱夹持，抬升行程越大夹持预紧力越强，从机械结构层面避免了夹持失效、管材脱落的风险。夹爪内侧贴合有柔性缓冲垫层，接触圆管时不会划伤管材外壁的防腐涂层，也能适配一定范围内的管径公差，不需要频繁更换夹爪头就能兼容常规规格的给排水管、工业输送圆管的作业需求。

　　顶部两根横向承载杆采用镂空减重设计，在保证抗弯截面模量满足载荷要求的前提下，尽可能降低了整套工装的自重，单人即可完成短距离移位调整，连杆铰接点全部采用耐磨衬套配合销轴的连接方式，长期往复升降作业也不会出现铰接点松旷、间隙过大的问题，日常维护只需要定期在铰接点加注润滑脂即可，没有复杂的液压、电控元件，现场作业故障率极低。从安装边界来看，这套工装完全收拢状态下整体高度较低，可直接放置在车间地面、管沟边缘或者临时作业平台上使用，不需要提前做预埋固定，底部夹爪张开到最大位置时的横向宽度，适配现场常见的大口径圆管夹持需求，抬升到最高行程时，管材底部距离放置平面的高度可满足管道底部焊接、防腐层补涂的作业空间要求，不需要额外垫高管材。

　　在管线施工现场，这套装置可以配合人工组对作业，调整管道的对接高度，替代传统的木方垫高、撬棍对位的粗放作业方式，有效降低作业人员的劳动强度，也能减少管材对位过程中的磕碰损伤；在管材仓储转运环节，也可以配合手动葫芦或者小型行车，完成圆管从料架到转运台车的升降转移，夹爪的环抱结构比常规吊带吊装的稳定性更好，不会出现管材倾斜滑脱的问题。整套结构的受力路径非常清晰，管材的重力通过夹爪传递到剪叉连杆，再通过顶部的承载点传递到施力端，所有连杆的受力均为二力杆状态，结构应力分布均匀，没有应力集中的薄弱点位，镂空的臂身设计也方便现场作业人员观察管材的夹持状态，及时调整对位位置。针对现场可能出现的管材表面不规整、局部有凸起焊疤的情况，

　　夹爪的铰接结构具备一定的自适应偏转余量，不会因为局部凸起导致夹持点接触不实、管材倾斜的问题，作业过程中不需要对管材表面做额外打磨处理就能稳定夹持。相比常规的独立升降台配合外置夹具的方案，这套结构把升降动作和夹持动作做了机械联动，不需要额外设置夹持操作步骤，作业人员只需要控制升降动作就能同步完成夹持固定，操作流程更简洁，也减少了额外的驱动部件带来的成本和故障点，非常适合野外管线施工、小型加工车间这类没有复杂配套动力条件的作业场景使用。
