面板安装型旋钮式保险丝座结构设计

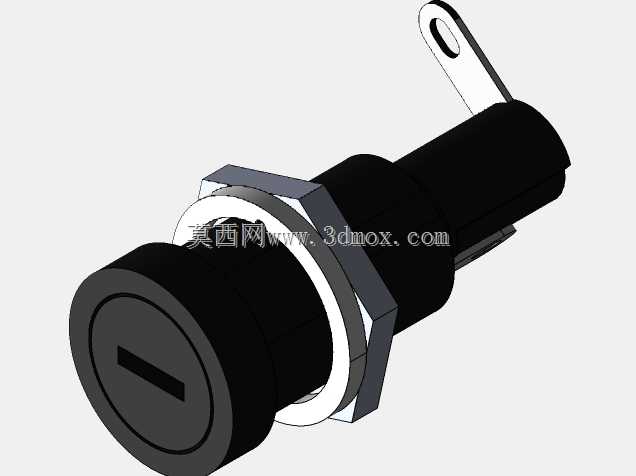

　　这类面板安装式保险丝座，多应用在机床电控柜、工业控制设备、小型机电装置的供电回路中，承担回路过流保护的核心载体功能，当回路电流超过额定阈值时，内部装载的保险丝熔体熔断，快速切断供电回路，避免后端精密电控元件、功率器件因过流烧毁，是低压配电、设备电控回路里不可或缺的基础保护元件。从结构设计逻辑来看，这款保险丝座采用旋钮式锁紧结构，前端带一字槽的旋钮帽可通过一字螺丝刀旋转拧开，更换内部保险丝时无需拆卸设备面板，仅需在设备操作面即可完成保险丝的更换作业，大幅降低后期运维的操作难度。主体绝缘部分采用耐温绝缘工程塑料材质，可在常规工业电控柜的工作温度区间内保持结构强度与绝缘性能，避免相邻导电部件之间出现爬电、击穿问题，

　　金属安装部分采用六角螺母配合止动垫片的锁紧结构，适配常规厚度的设备面板开孔，安装时从面板后侧穿入安装孔，前侧通过六角螺母锁紧固定，可适配1-5mm厚度的冷轧钢板、工程塑料面板，安装后整体与面板贴合紧密，无明显晃动间隙。尾部的单耳式接线端子采用镀锡铜材质，可通过压接或者螺丝锁紧的方式连接供电导线，接线端子的开孔尺寸适配常规2.5-4平方毫米的多股铜芯导线，可满足额定电流范围内的载流需求，避免接线部位因接触电阻过大出现发热问题。从安装边界尺寸来看，这款保险丝座的面板开孔直径适配常规的12mm标准安装孔位，主体插入面板后的纵深长度控制在合理范围内，不会占用电控柜内部过多的布线空间，旋钮帽突出面板的高度经过优化，

　　既不会因为突出过多导致日常操作中被意外磕碰，也不会因为过于凹陷导致更换保险丝时旋钮拧动操作不便。在实际选型应用中，这类保险丝座可适配对应尺寸规格的玻璃管或者陶瓷管保险丝，根据回路的额定电流、额定电压参数匹配对应规格的熔体，可覆盖AC250V以内的低压交流回路、DC36V以内的直流控制回路的过流保护需求，常见应用场景包括普通车床的控制回路保护、小型机电设备的电源输入保护、测试仪器的供电回路保护等场景。设计过程中需要重点关注几个核心结构点：一是旋钮帽与主体之间的卡扣锁紧结构，需要保证旋钮拧到位后有清晰的到位手感，同时在设备振动工况下不会出现松脱，导致接触不良；二是内部的导电接触片需要采用弹性铜材，保证保险丝装入后两端的接触压力足够，

　　避免长期使用后接触片弹性衰减导致接触电阻升高、发热烧毁；三是绝缘主体的爬电距离需要满足低压电器的相关安全标准，带电部件与金属安装面板之间的绝缘距离足够，避免出现对地漏电风险。另外在安装结构的设计上，六角锁紧螺母的对边尺寸采用标准紧固件尺寸，现场安装时可使用常规的开口扳手或者套筒直接锁紧，无需定制专用安装工具，降低现场安装的工具适配成本。尾部接线端子的朝向与主体轴线垂直，接线完成后导线可顺着柜内布线方向整理，不会因为端子朝向不合理导致导线过度弯折，影响导线的使用寿命。这类结构的保险丝座相比引线式保险丝座，面板安装后的外观更整洁，防护性能更好，可适应多粉尘、轻度油污的工业车间环境，前端旋钮帽与面板之间的配合间隙经过控制，可阻挡大部分粉尘进入设备内部，同时日常清洁设备面板时，液体不会顺着安装缝隙流入电控柜内部，提升设备电控部分的整体防护能力。在三维建模过程中，需要重点还原各部件的配合公差，比如旋钮帽与主体的转动配合间隙、安装螺母与主体螺纹的配合精度、接触片的弹性形变空间，确保模型导入装配环境后可直接用于面板开孔定位、安装干涉检查，提前预判布线、安装过程中可能出现的空间冲突问题，减少实际生产装配时的改造成本。
