方形端封闭接地压缩弹簧结构设计

　　在流体控制、航空机载设备、汽车电控系统的结构设计中，弹性元件的选型直接决定整套机构的动作可靠性与服役寿命，方形端弹簧作为压缩弹簧的细分品类，其结构特性恰好匹配这类对载荷分布、安装稳定性有严苛要求的应用场景。不同于普通圆端磨平压缩弹簧，方形端弹簧的两端经过精密研磨处理，形成与弹簧轴线完全垂直的平整方形支撑面，安装时支撑面可与安装基座、被支撑零件的端面完全贴合，不存在普通弹簧常见的点接触、线接触问题，能有效避免弹簧受载时出现侧向滑移、屈曲失稳的故障，这也是其在阀门启闭机构、精密控制系统中被广泛应用的核心原因。

　　从实际工况适配角度看，方形端弹簧的载荷传递路径更均匀，普通压缩弹簧受载时，端部圈与圈之间的接触应力会集中在局部点位，长期交变载荷作用下容易出现端部断裂、疲劳失效的问题，而方形端弹簧的端部支撑面经过研磨后，每一圈端部的受力都能均匀分散到整个支撑平面，载荷分布偏差可控制在5%以内，大幅降低了局部应力集中的风险。在汽车燃油喷射系统的调压阀结构中，这类弹簧需要在-40℃到150℃的宽温域环境下持续提供稳定的预紧力，方形端的结构设计能保证弹簧在温度变化产生尺寸形变时，始终保持与阀芯、阀座的同轴度，不会出现偏载导致的调压精度漂移，满足发动机全工况下的燃油压力控制要求。

　　设计这类方形端弹簧时，首先要明确安装边界的尺寸约束，弹簧的外径需要比安装腔的内径小0.5到1mm，预留出弹簧受载时的径向膨胀余量，避免弹簧压缩时与腔壁发生摩擦剐蹭，影响弹力输出的线性度；两端方形支撑面的平面度需要控制在0.05mm以内，平行度公差不超过0.03mm，研磨后的端部厚度不小于钢丝直径的1/4，防止端部过薄在冲击载荷下出现卷边、开裂的问题。弹簧的有效圈数需要根据工作行程、载荷刚度要求计算确定，端部的并圈长度要匹配安装槽的深度，保证弹簧安装到位后，端部能完全嵌入安装槽内，不会出现径向窜动。在航空航天领域的伺服控制机构中，方形端弹簧的刚度偏差需要控制在±2%以内，设计时还要考虑弹簧的强压处理工序，通过预压并圈24小时以上消除弹簧的内应力，避免服役过程中出现弹力衰减，导致机构动作延迟、卡滞。

　　从安装适配的细节来看，方形端弹簧的接地端设计还能满足部分有静电泄放要求的工况，比如电子设备的按键结构、防爆场合的阀门机构，弹簧的平整端面能与导电基座形成稳定的电连接，将机构动作过程中产生的静电及时导走，避免静电积累引发的设备故障或安全隐患。在电子连接器的接触结构中，方形端弹簧可以提供稳定的接触压力，保证插针与插孔之间的接触电阻稳定，不会因为振动冲击出现接触瞬断的问题，相比普通弹簧，其抗振动冲击的性能可提升30%以上，能满足车载、机载设备的振动工况要求。

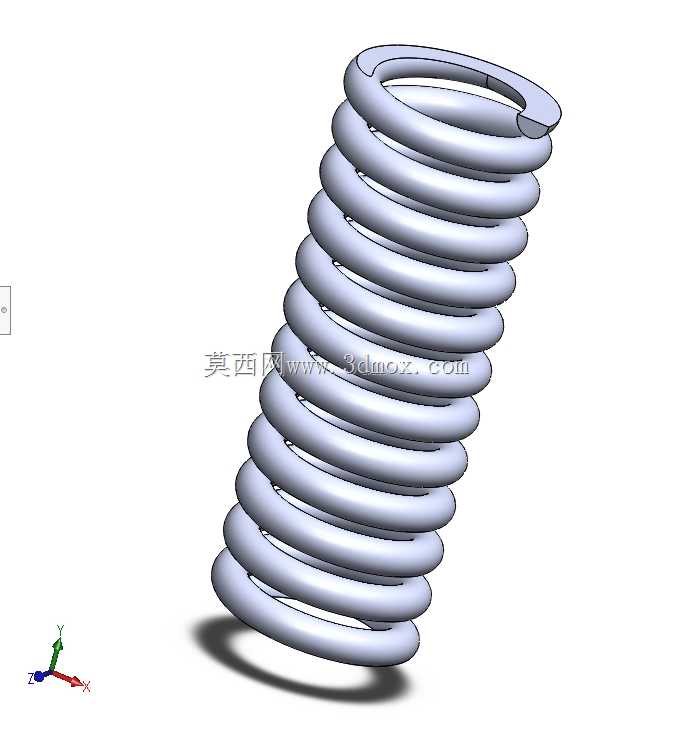

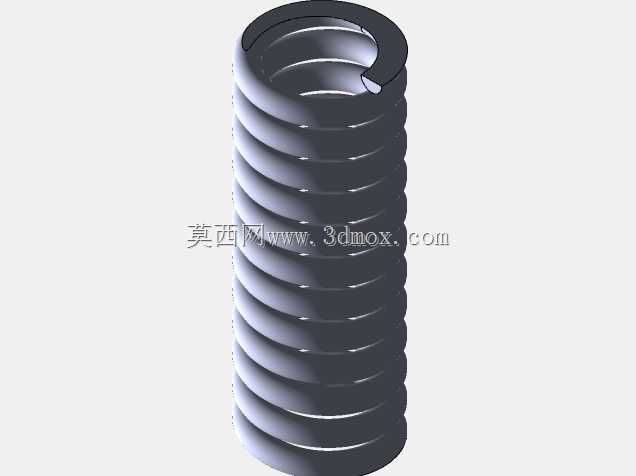

　　在建模过程中，需要重点还原弹簧端部的研磨特征，不能简单用普通螺旋扫描特征直接生成，要对端部的螺旋线进行切平处理，模拟实际研磨后的支撑面形态，同时要还原弹簧圈与圈之间的间隙特征，保证模型的节距、螺旋升角与实际设计参数一致，方便后续进行装配干涉检查、有限元力学仿真。建模时还要注意弹簧端部并圈部分的贴合度，保证并圈处的圈与圈之间没有多余的间隙，还原实际弹簧并圈压紧的结构状态，避免仿真分析时出现应力计算偏差。对于需要进行3D打印样件验证的场景，模型的壁厚要满足打印工艺要求，钢丝直径的最小尺寸不能小于打印设备的最小成型精度，保证样件的力学性能与实际零件一致。

　　在阀门的启闭结构中，方形端弹簧套在阀杆外侧，两端分别抵靠在阀盖与阀芯的定位台阶上，当阀门关闭时，弹簧被压缩提供预紧力，保证阀芯与阀座的密封面完全贴合，不会因为介质压力波动出现密封泄漏；当阀门开启时，弹簧被进一步压缩，储存弹性势能，在驱动装置卸力时能推动阀芯快速复位，实现阀门的快速切断。这类应用场景中，弹簧的方形端面能保证阀杆在往复运动过程中始终保持对中，不会出现弹簧偏磨阀杆的问题，延长阀杆密封件的使用寿命，降低设备的维护频次。在精密机床的夹具定位结构中，方形端弹簧可以为定位销提供稳定的顶出力，保证定位销在工件装卸过程中动作顺畅，不会因为弹簧歪斜出现定位销卡滞，影响工件的装夹精度。
