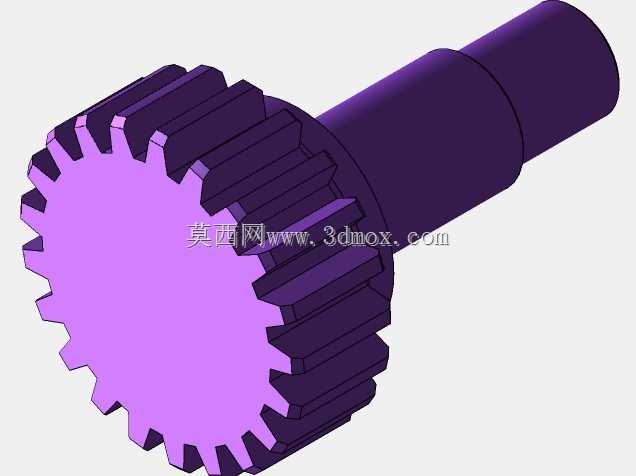

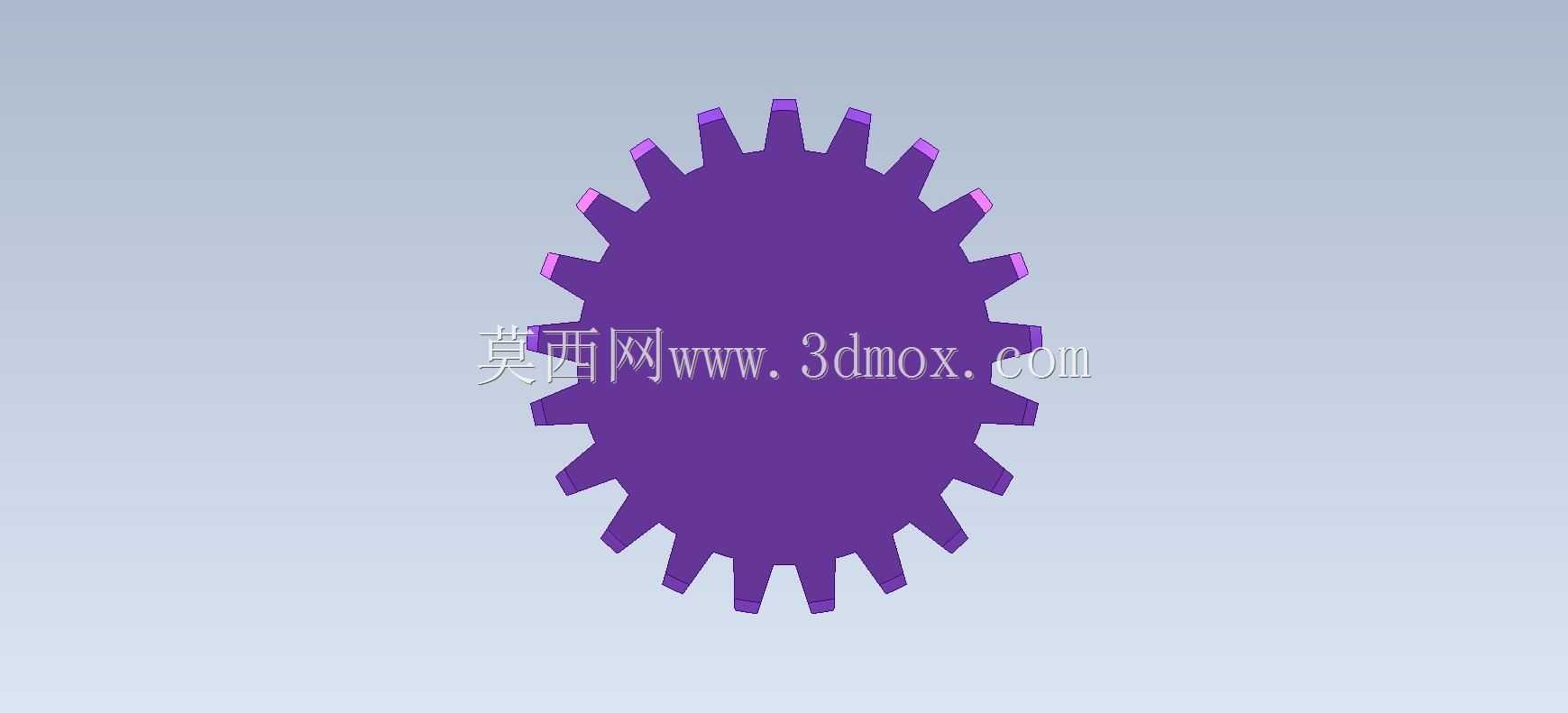

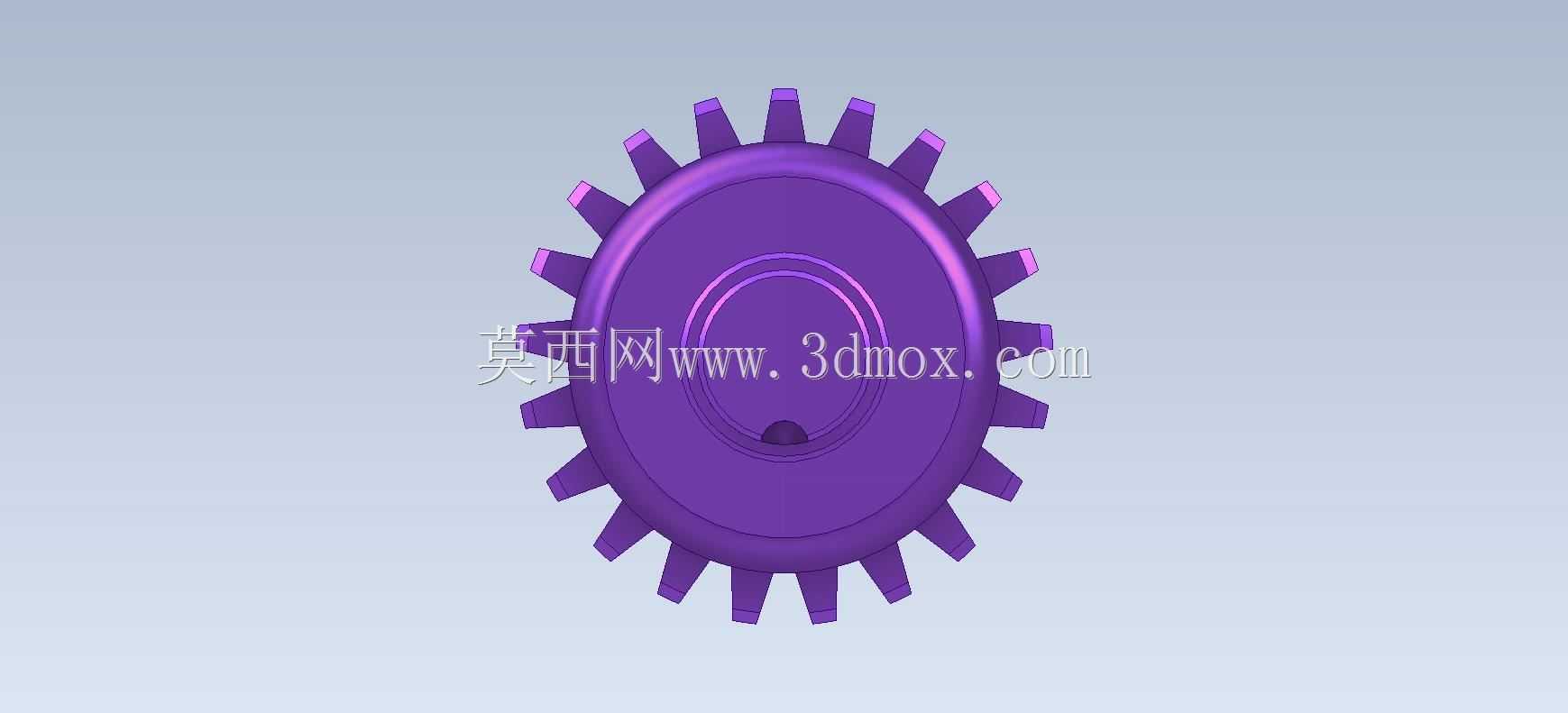

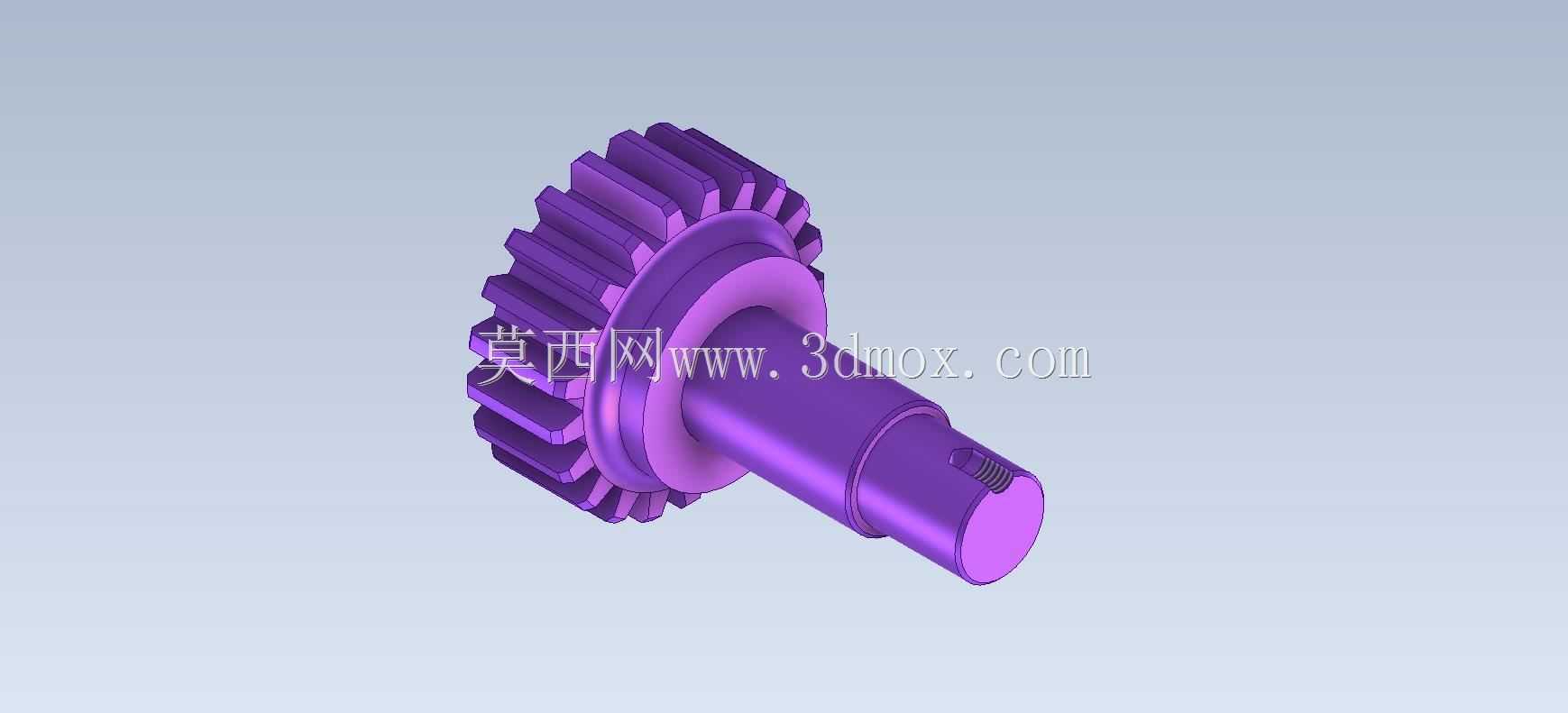

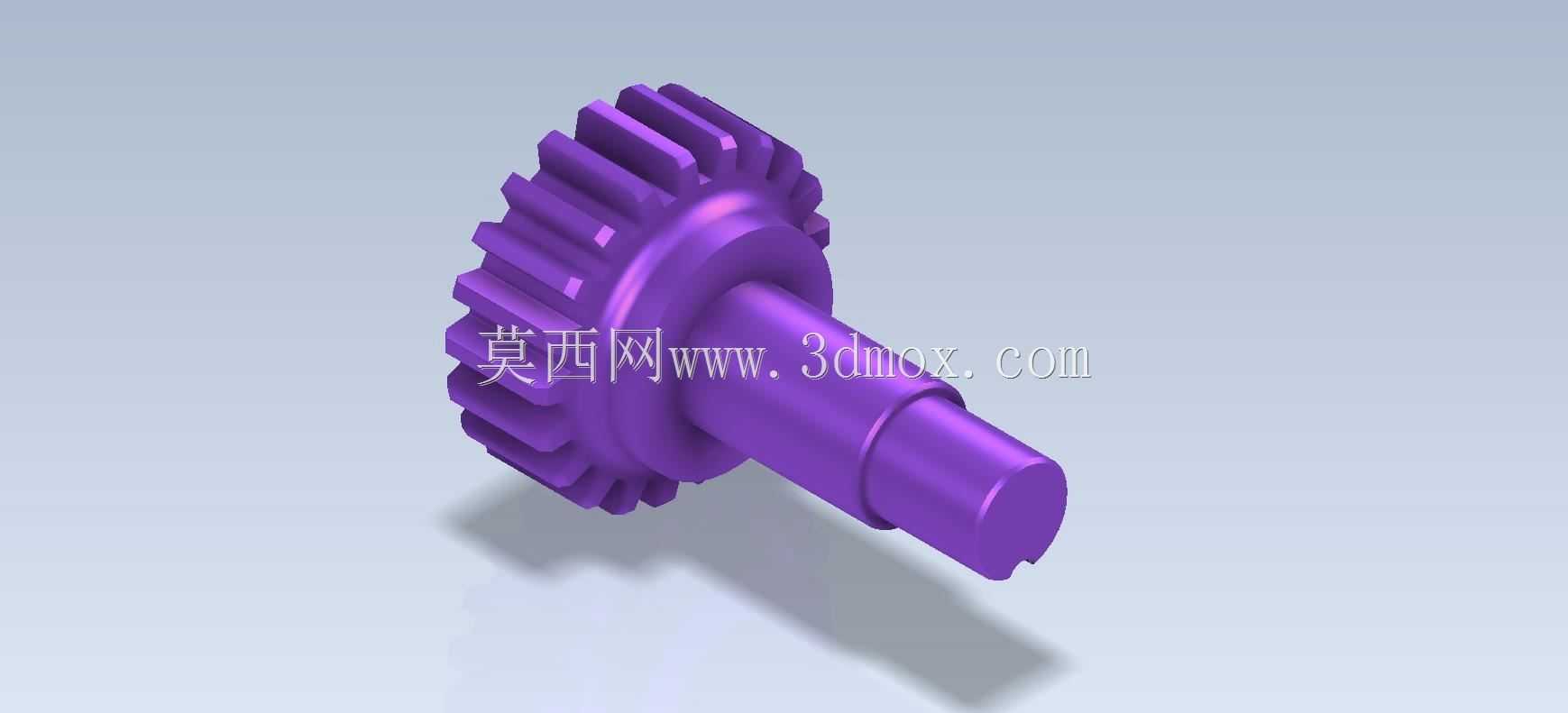

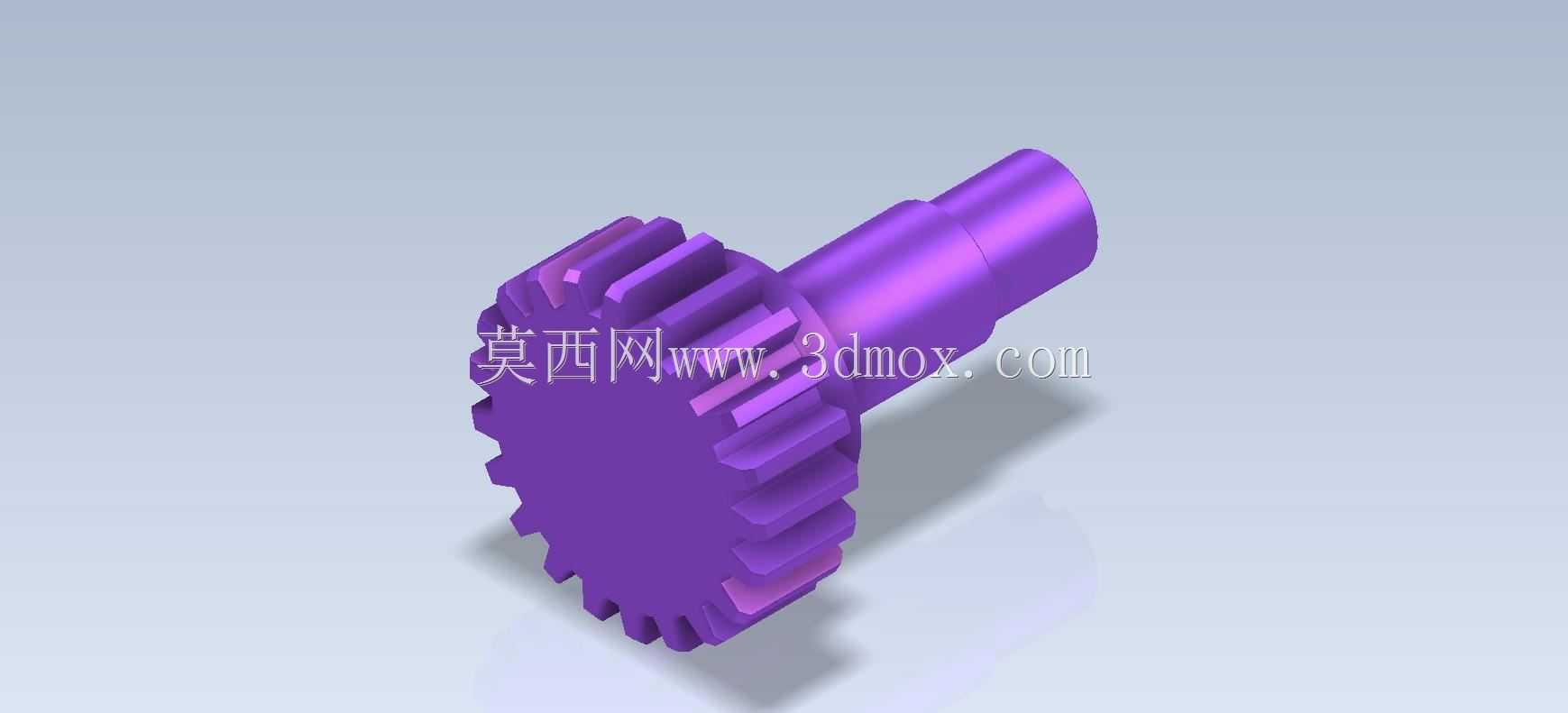

带轴直齿圆柱齿轮传动零件结构

项目分类:齿轮 发布时间:2024-01-09 ID:721244
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构
  • 带轴直齿圆柱齿轮传动零件结构

  这类轴齿一体的直齿圆柱传动件,在中小功率的开式、半开式传动场景中应用十分广泛,常见于普通机床的进给传动链、小型农用机械的动力输出端、轻工包装设备的间歇传动机构,还有部分教学实训用的传动演示台架里,都能看到同结构零件的身影。和分体式的齿轮+传动轴装配结构相比,轴齿一体的设计从根源上消除了齿轮与轴之间的配合间隙,不存在键连接的回程误差,传动精度更稳定,也省去了键槽加工、齿轮装配定位的工序,在小载荷、对传动同步性有一定要求的场景下,装配维护的便利性优势很明显。从实际功能来看,这个零件承担的是平行轴之间的旋转动力传输,轮齿部分采用标准渐开线齿形设计,啮合过程中重合度稳定,传动时的冲击载荷小,运转噪音比分体装配结构低不少;同轴延伸的轴段部分,

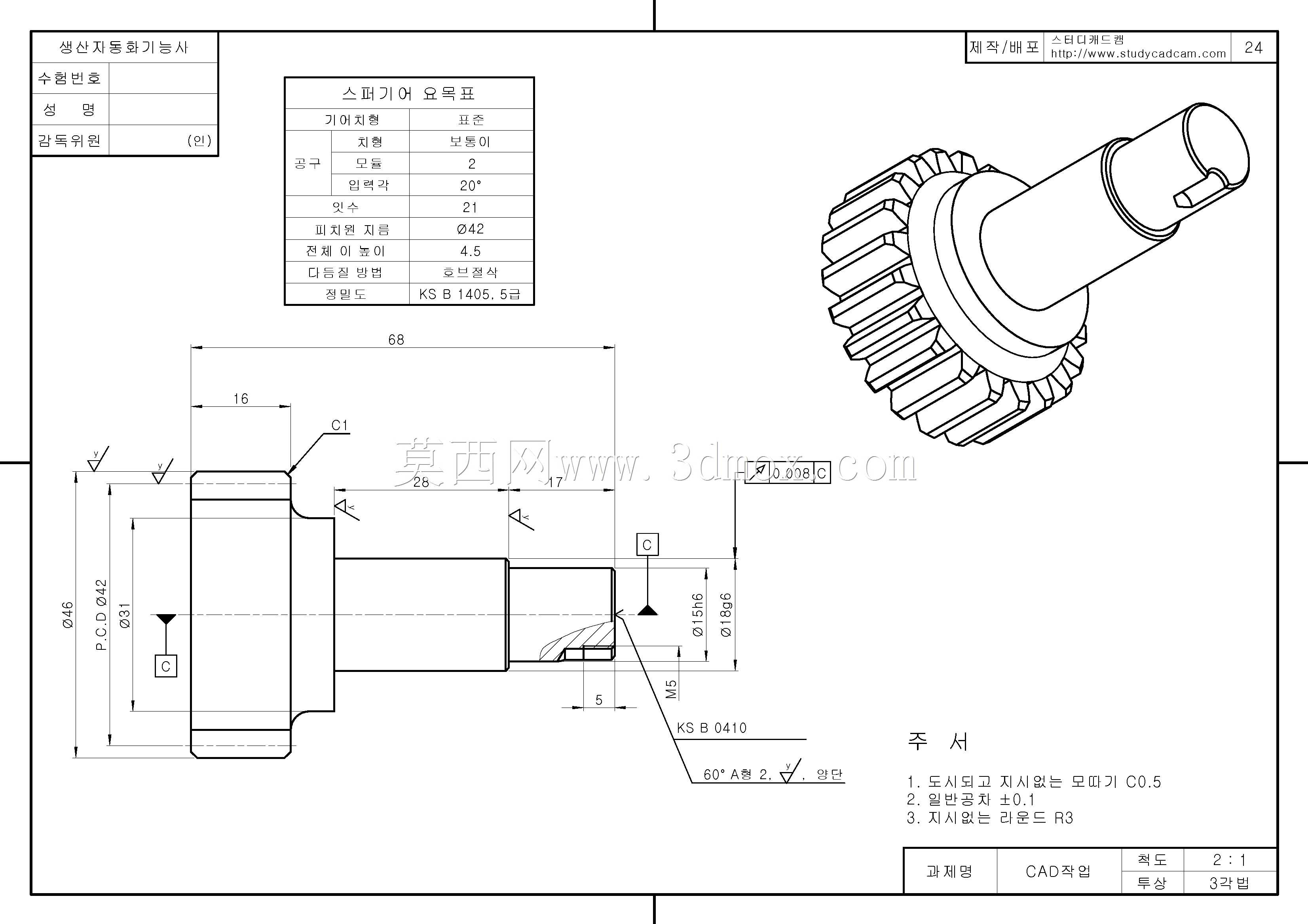

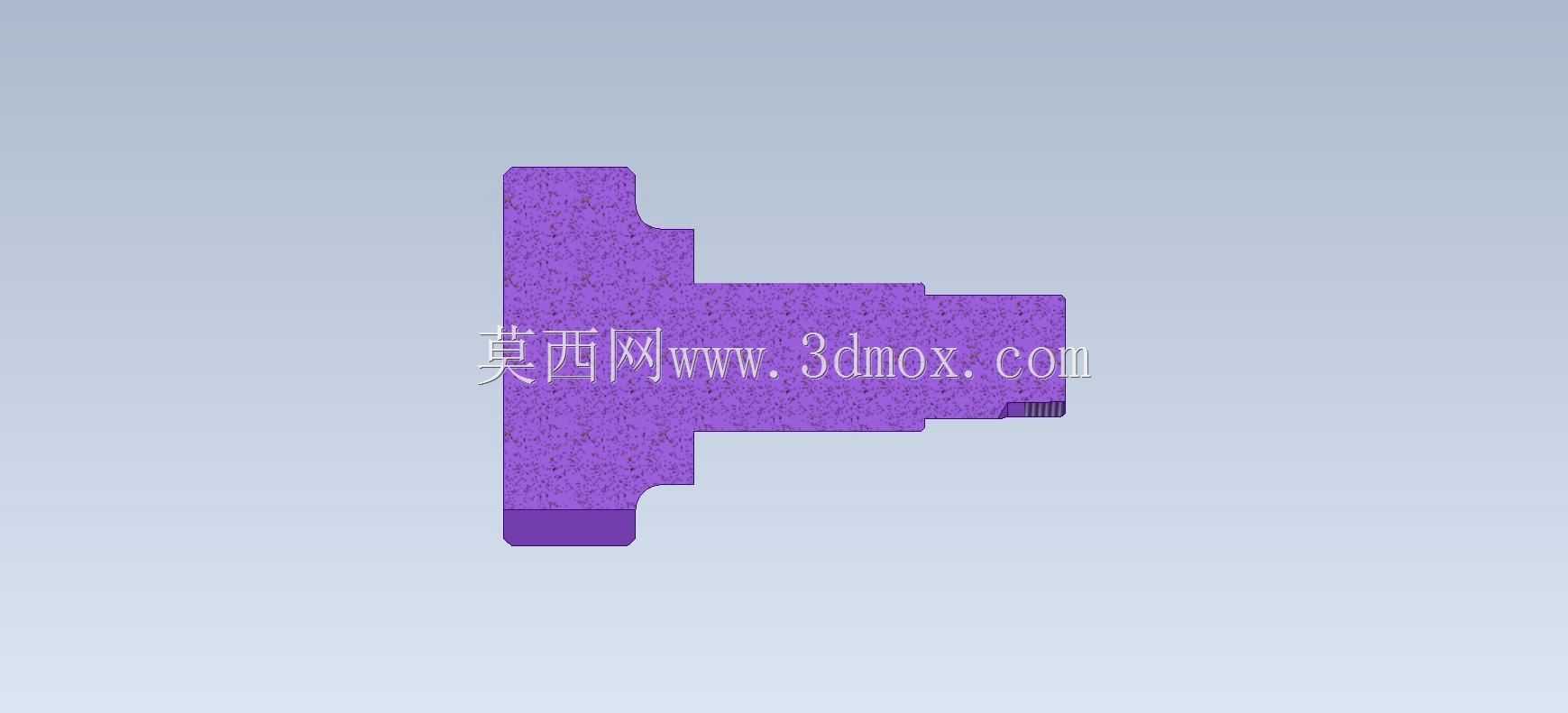

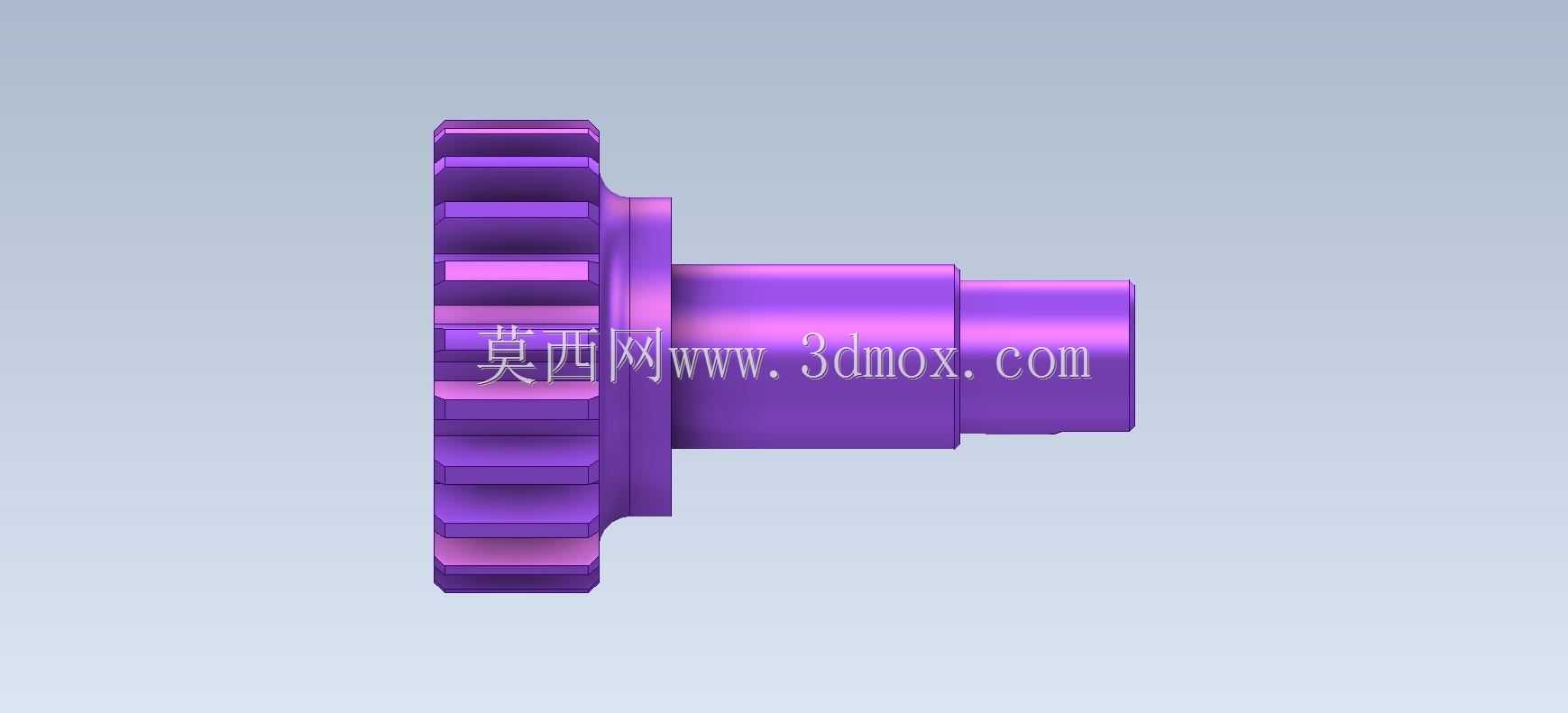

  分别承担安装定位、动力输入输出的作用,轴段上预留的不同直径台阶,是用来匹配滚动轴承、轴套、止推挡圈的安装位,装配时可以直接通过台阶面实现轴向定位,不需要额外加装定位套来限制轴向窜动,能有效压缩整个传动副的轴向安装空间。做这类零件的结构设计时,首先要匹配传动系统的额定载荷、传动比参数确定齿部的模数、齿数、齿宽,齿根位置会做标准的圆角过渡,避免热处理和载荷冲击时出现应力集中导致断齿;齿部和轴段的衔接位置也会设计退刀槽,一方面满足滚齿加工的工艺要求,另一方面也能避免装配时轴承端面和齿根发生干涉。轴段的直径梯度是按照受力分布来设计的,靠近齿部的轴段承受的扭矩和弯矩最大,直径尺寸最大,往两端延伸的轴段根据安装的轴承、

  传动连接件的尺寸逐步缩小直径,既满足强度要求,也能减轻零件整体重量,降低转动惯量,让传动启停更平稳。从安装边界来看,这类轴齿零件的安装需要匹配两端轴承座的中心高,保证啮合齿轮的中心距误差控制在公差允许范围内,轴向的窜动量要通过两端的轴承端盖调整到0.1-0.3mm的区间,既不能过紧导致运转时热胀卡死,也不能过松导致啮合时轮齿偏磨;齿面的粗糙度、轴段配合面的形位公差都要符合对应传动等级的要求,安装前要去除齿部的加工毛刺,啮合接触面要保证沿齿高、齿长方向的接触比例符合设计要求,避免出现偏载导致轮齿过早磨损。在日常的设备维护中,这类一体轴齿零件的检查重点是齿面的磨损情况、轴段配合面的磨损量,如果出现齿面点蚀、

  齿根裂纹或者轴颈磨损超差的情况,就需要整体更换,相比分体结构虽然更换成本稍高,但因为没有配合间隙的累积误差,长期运转的可靠性更有保障,在转速不超过1500rpm、传递扭矩在100N·m以内的传动场景中,这类结构的使用寿命普遍能达到分体装配结构的1.2倍以上,也不需要定期检查齿轮和轴的连接键是否松动,日常维护的工作量更小。
