机床加工用手动螺旋压紧式虎钳结构

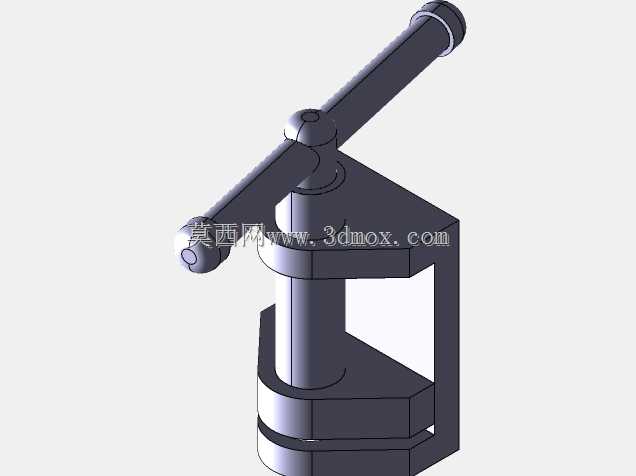

　　在普通车床、铣床、钻床的单件小批量加工场景里，这类手动螺旋虎钳是工位上最基础也最高频的工装部件，核心作用是在切削作业全程牢牢固定待加工坯料，避免工件受铣削力、钻削轴向力作用出现位移、振颤，最终保证加工尺寸公差与形位公差符合工艺要求。不同于重型机用平口钳的大规格设计，这款虎钳的结构更偏向轻型装夹需求，整体采用C型开口的框架式主体，没有额外的导轨副结构，活动钳身直接通过螺杆的旋进实现直线进给，结构零件数量少，日常维护只需要定期在螺杆螺纹段涂抹润滑脂即可，不会因为细碎切屑卡入导轨缝隙出现钳身卡滞的问题。从结构设计逻辑来看，这款虎钳的受力路径非常清晰：操作端的长手柄提供足够的力臂，操作人员只需要施加很小的径向力，

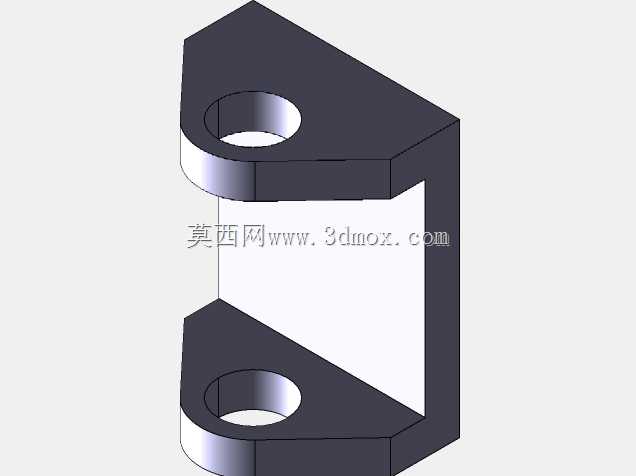

　　就能通过梯形螺纹副的力放大作用，在钳口位置输出数倍的夹紧力，梯形螺纹的自锁特性也能保证在加工过程中，即使受持续振动影响，钳口也不会出现松脱退夹的问题。C型架的固定端和活动钳口的工作面保持严格平行，安装时只需要将虎钳底座靠紧机床工作台的定位槽边，用压板压紧底座即可完成装夹定位，不需要反复打表找正钳口平行度，能大幅缩短单件加工的工装准备时间。从安装边界来看，这款虎钳的整体外轮廓尺寸适配中小型机床的工作台面，开口行程可以覆盖常规小型轴类、板类、异型件的装夹需求，钳口工作面没有设计额外的可换硬钳口垫，针对软质材料加工时，可以自行在钳口面粘贴铜皮或者尼龙垫，避免夹伤工件已加工表面。实际车间使用场景里，这类虎钳除了配合机床做加工装夹，

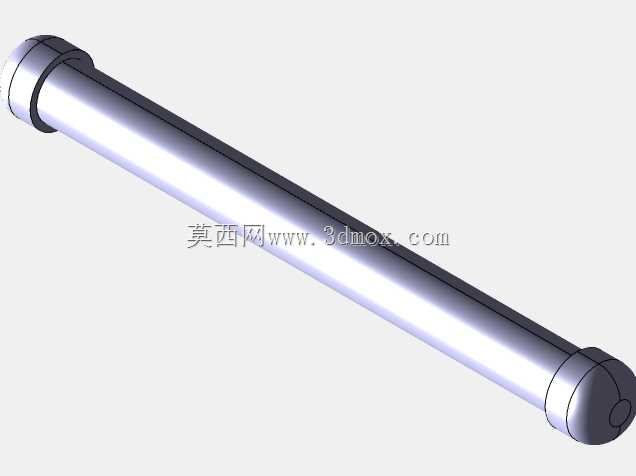

　　也可以单独固定在钳工台上，用于手工锉削、划线、小型零件装配时的工件固定，适用场景覆盖机加工工位和钳工工位。设计这款虎钳的三维结构时，重点要保证螺杆轴线和钳口工作面的垂直度，避免螺杆旋进时活动钳身出现偏摆，导致夹紧时工件受力不均翘起；C型架的转角位置做了圆弧过渡处理，避免应力集中导致长期受夹紧力后框架出现开裂变形；手柄和螺杆的连接采用通孔穿装结构，手柄可以在螺杆头部的孔内自由滑动，操作人员可以根据需要的夹紧力大小调整手柄的施力位置，不需要额外加延长套管就能满足常规装夹的力需求。和快换式液压夹具、气动夹具相比，这种纯手动螺旋结构的虎钳不需要外接气源、液压动力源，没有密封件老化、管路泄漏的故障点，在没有辅助动力的工位、

　　野外维修作业场景下也能正常使用，整体可靠性远高于动力驱动的夹紧夹具。针对日常使用的损耗点，螺杆和活动钳身的连接位置采用间隙配合，活动钳身可以绕螺杆端部做小角度的摆动，当装夹的工件毛坯面存在平面度误差时，钳口可以自动贴合工件表面，保证夹紧接触面积足够，不会因为毛坯面不平整出现点接触夹不牢的问题。底座的安装面做了平整化处理，和工作台接触的平面平面度控制在合理范围内，压紧后不会出现翘曲，保证钳口的定位精度稳定。
