机加工台用螺杆传动式夹紧工装结构

　　在常规机加工工位的布局里，这类钳具是工位台面上最基础也最高频使用的装夹单元，不管是小型零件的划线工序、锉修配研、钻孔攻丝，还是小批量零件的去毛刺、尺寸复核，都需要依靠它完成工件的可靠固定，避免加工过程中工件位移带来的尺寸超差、加工面错位问题。和大型液压夹紧工装不同，这类手动螺杆驱动的钳具不需要外接动力源，完全依靠操作人员手动施力完成夹紧动作，适配没有气源、液压源布局的普通钳工工位，也能在临时维修、野外抢修的简易工作台面上快速部署使用。

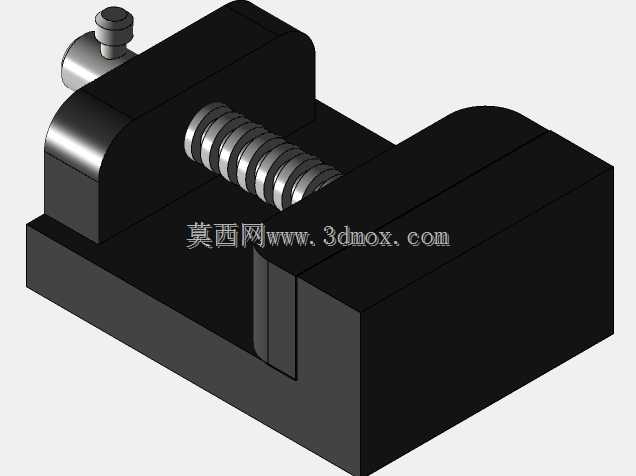

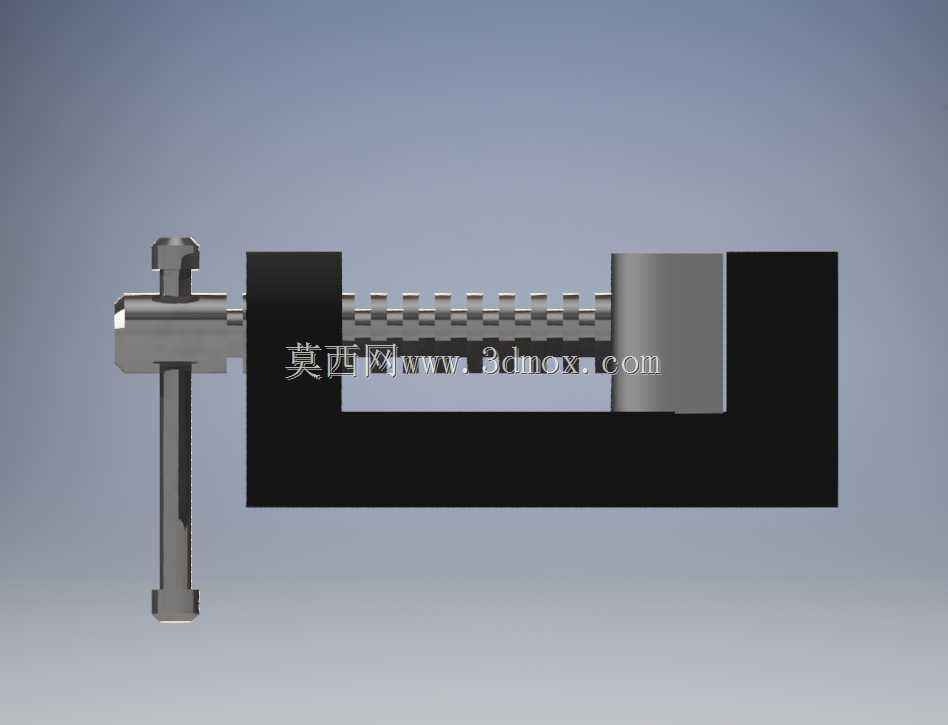

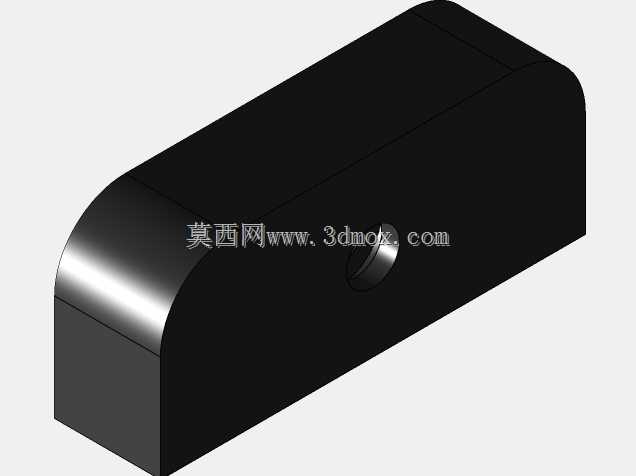

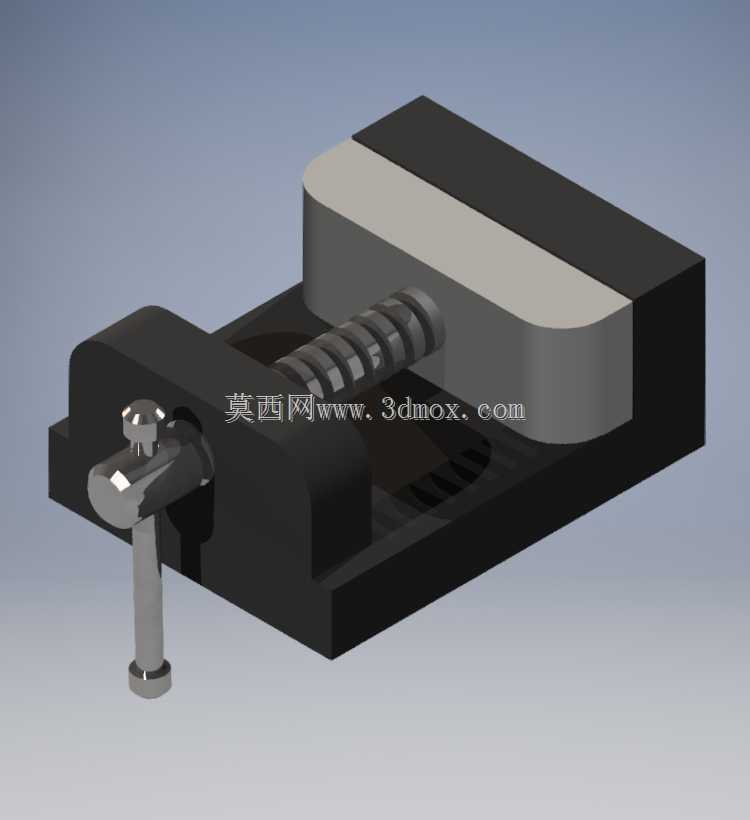

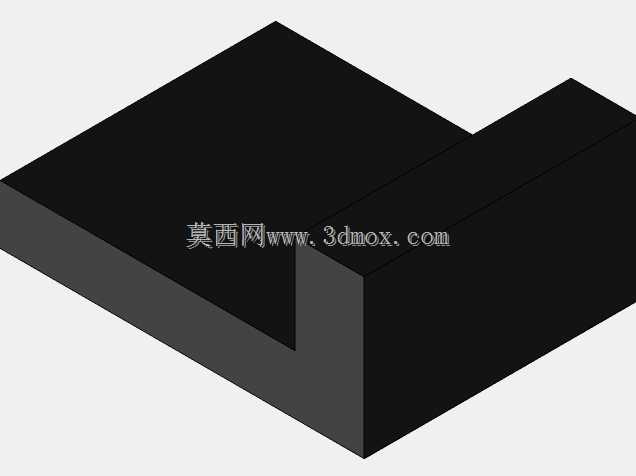

　　从结构设计逻辑来看，整个钳体采用固定钳身与活动钳身的分体布局，固定钳身作为整个工装的承载基座，底部预留了与工作台面连接的安装孔位，安装时可以通过T型螺栓直接固定在标准钳工台的T型槽内，也可以配合压板实现非标准台面的压紧固定，安装边界适配市面上绝大多数宽度在600mm到1200mm之间的常规钳工工作台，钳身整体高度控制在120mm以内，不会因为工装过高遮挡操作人员的划线视线，也能预留足够的操作空间给锉刀、手锯等手动工具的走刀行程。活动钳身的导向结构集成在固定钳身的导轨槽内，导轨面采用了大接触面积的矩形导向结构，相比燕尾槽导向，矩形导轨的抗偏载能力更强，当夹持不规则毛坯件出现受力偏心时，不会出现活动钳身卡滞、翘起的问题，夹紧状态下的钳口平行度可以稳定控制在0.02mm/100mm以内，满足普通机加工工序的装夹精度要求。

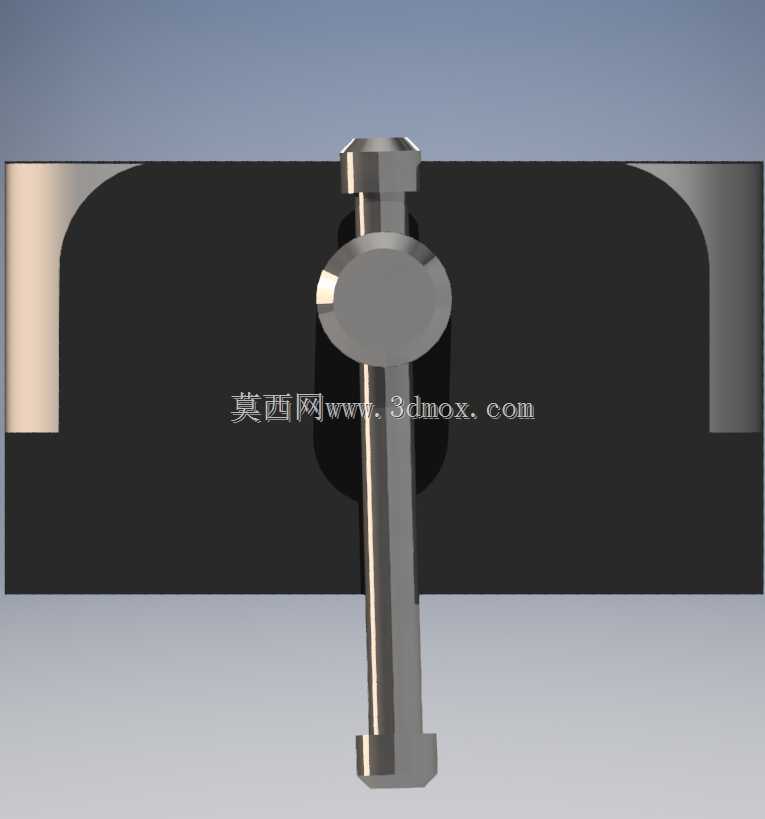

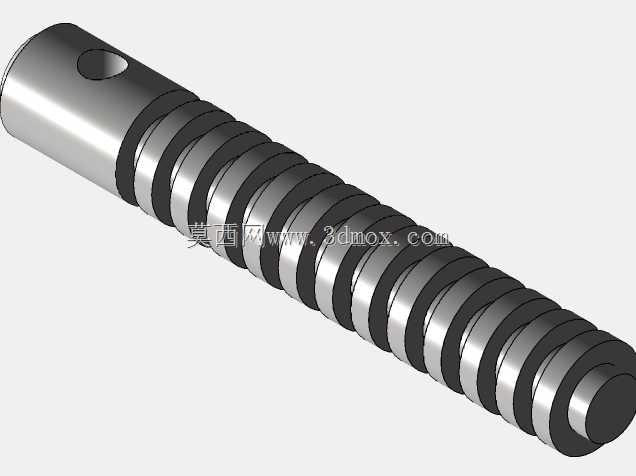

　　传动部分采用了梯形螺杆传动结构，螺杆与活动钳身的连接位置设计了推力轴承结构，操作人员转动手柄施加扭矩时，推力轴承可以抵消螺杆轴向受力带来的转动阻力，即使夹持硬度较高的钢件毛坯，也不需要使用加力杆就能获得足够的夹紧力，同时梯形螺杆具备自锁特性，夹紧完成后不会因为加工过程中的振动出现螺杆回退、夹紧力松弛的问题，不需要额外增加锁止机构就能保持长时间的装夹可靠性。钳口部分采用了可更换的齿面钳口板，钳口板通过内六角螺钉固定在钳身的安装面上，当齿面因为长期使用出现磨损、夹持力下降时，只需要拆下更换新的钳口板就能恢复装夹性能，不需要整体更换钳体，降低了长期使用的维护成本；针对精加工零件的装夹需求，也可以更换为光面或者带软质垫层的钳口板，避免装夹过程中夹伤零件的已加工表面。

　　在实际使用场景中，这类钳具的最大开口尺寸通常可以覆盖150mm以内的中小型零件，既可以夹持规则的方形、圆形棒料，也可以配合角度垫铁、V型块完成异形零件、倾斜角度零件的装夹，适配钳工工序中绝大多数的零件装夹需求。整个钳体的主体结构采用铸铁材质铸造而成，经过时效处理后消除了铸造内应力，长期使用不会出现钳身变形、导轨精度丧失的问题，活动钳身的滑动面经过磨削加工，滑动过程顺畅无卡滞，手柄部分采用了防滑的滚花设计，操作人员手上沾有切削液或者油污时也能可靠施力，不会出现打滑脱手的问题。和快速夹紧类的轻型钳具不同，这种传统螺杆结构的钳具夹紧力更大、刚性更好，不仅能满足手动钳工工序的使用需求，也可以固定在小型钻床、铣床的工作台上，作为小型零件加工的辅助装夹工装使用，适用场景覆盖了从普通钳工维修、零件修配到小型机加工装夹的多个环节，是机械加工车间、设备维修班组、实训教学工位必不可少的基础工装。
