LT110变比1:1:0.5音频转换变压器结构

　　在专业音频系统搭建、广播设备调试、舞台音响链路配置的场景里，这类变比1:1:0.5的音频转换器件是解决信号阻抗匹配、电平适配、隔离干扰的核心无源部件，很多刚入行的结构工程师容易把它和工频电源变压器混淆，实际上二者的设计逻辑、绕组排布、屏蔽要求完全是两个方向。从实际使用场景来看，这类器件常被用在线路电平转换环节，比如将调音台输出的标准线路信号匹配到后级功放的输入阻抗，或是在长距离音频传输链路里做隔离，切断不同设备之间的地环路电流，避免出现难以排查的工频交流声，部分老式广播扩音系统里，也会用这类器件完成不同阻抗端口的桥接，让信号传输的损耗控制在可接受范围内。

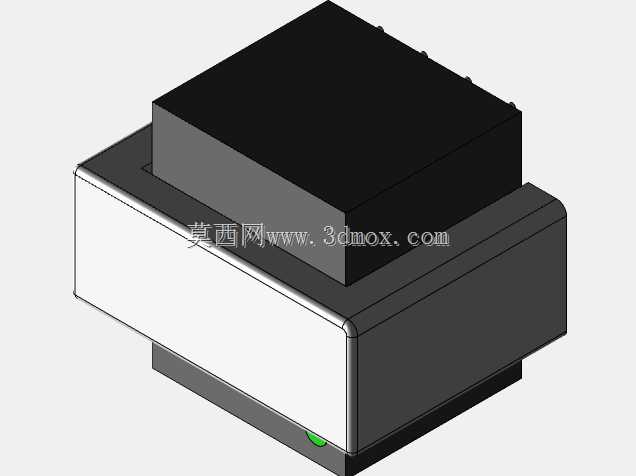

　　从结构设计思路上看，这个模型还原的是典型的封闭式灌封音频变压器结构，外层采用上下扣合的金属壳体，上半部分为黑色屏蔽罩，下半部分为银灰色金属基座，这种壳体设计首先是满足电磁屏蔽需求，音频变压器的绕组工作在弱信号状态，很容易受到周边电源器件、变频设备的电磁辐射干扰，金属屏蔽罩可以将内部绕组完全包裹，通过壳体接地的方式把外界杂散电磁信号导走，避免干扰耦合到音频绕组里引入噪声。壳体的边角做了小圆弧过渡处理，不是尖锐直角，一方面是冲压加工时的工艺要求，避免钣金冲压时出现应力集中导致的壳体开裂，另一方面在设备内部装配时，不会刮伤周边的线材绝缘层，减少装配环节的隐患。基座底部预留了引脚引出位置，还有小型的绿色定位标识，这个标识是生产和装配时的防呆设计，避免插件时把绕组引脚方向插反，导致信号相位接反，在立体声音频系统里，相位接反会直接导致声像偏移、低频抵消的问题，这类小细节的设计在音频器件里非常关键。

　　绕组部分的设计是这类器件的核心，变比1:1:0.5意味着它有一个初级绕组和两个次级绕组，其中一个次级和初级匝数相同，另一个次级匝数是初级的一半，对应输出电平是初级的一半，这种多绕组设计可以适配不同输入灵敏度的后级设备，不需要额外增加衰减电路，减少有源电路带来的底噪。绕组之间会设置静电屏蔽层，屏蔽层单独引出引脚接地，这是和电源变压器最大的区别之一，音频变压器的屏蔽层要求更高，要把绕组间的分布电容降到最低，避免高频信号通过分布电容耦合，导致高频段的频响曲线出现畸变。内部绕组绕制完成后会采用绝缘灌封材料填充，把绕组和壳体之间的空隙完全填满，一方面是固定绕组位置，避免设备运输、使用过程中的震动导致绕组移位、线包松散，另一方面也能起到防潮、绝缘的作用，提升器件在不同温湿度环境下的工作稳定性。

　　从安装边界和外形尺寸来看，这个器件采用直插式安装设计，引脚间距符合常规PCB板的孔位排布标准，整体外形是方正的块体结构，占用的PCB板面积很小，高度方向的尺寸控制也比较紧凑，适合安装在空间紧凑的音频设备内部，比如小型混音器、桌面功放、嵌入式广播模块里。安装时只需要将引脚对应插入PCB的焊盘孔，过波峰焊即可完成固定，不需要额外的固定支架，装配效率很高。壳体的基座部分有一圈突出的限位边，插件时可以让壳体底部和PCB板面保持固定的间隙，既可以避免焊接时焊锡顺着引脚爬到壳体内部影响绕组绝缘，也能给焊接点留出足够的散热空间，避免长时间工作时引脚处的热量累积影响焊盘的可靠性。

　　在实际选型和建模参考时，要注意这类音频变压器和电源变压器的尺寸差异，同功率等级下音频变压器的体积会更小，因为它处理的是小功率音频信号，不需要考虑大电流的线径余量，但对屏蔽结构、绕组排布的精度要求更高。建模时还原壳体的扣合结构、引脚位置、防呆标识的位置很重要，因为这些结构直接和PCB设计、整机装配的干涉检查相关，如果建模时忽略了屏蔽罩的厚度、基座的限位边尺寸，很容易在实际装配时出现壳体和周边元器件干涉、引脚长度不够无法穿过PCB的问题。另外，壳体表面的平整度也要在建模时有所体现，因为这类器件很多是直接焊接在PCB上，壳体如果有变形凸起，会导致器件贴装时倾斜，引脚焊接出现虚焊的问题。
