PSM1809系列贴片成型功率电感三维结构

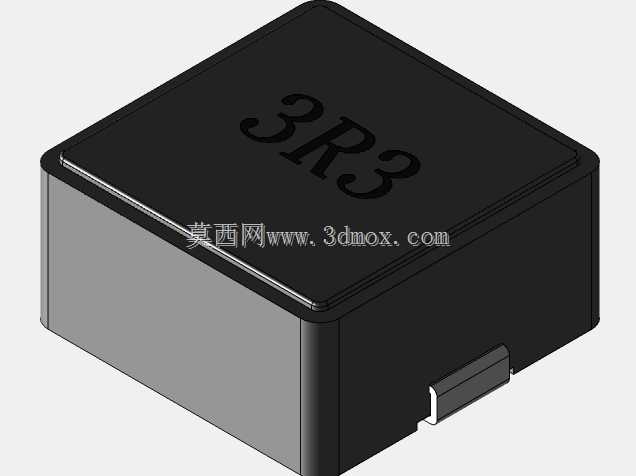

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片功率电感的选型与结构适配一直是硬件工程师、结构工程师协同设计时的核心关注点，PSM1809系列SMD成型电感的三维结构还原，正是为了解决板级布局阶段的干涉校验、焊盘匹配、空间预留等实际工程问题。这类一体成型电感不同于传统绕线贴片电感，它采用磁性粉料压铸包裹内部线圈的结构，磁屏蔽性能优异，在DC-DC转换回路、电源滤波支路、大电流负载供电线路中，能够有效降低漏磁对周边敏感器件的电磁干扰，避免相邻信号走线出现耦合噪声，这也是当前高密度贴装电路板中优先选用这类电感的核心原因。从结构设计逻辑来看，这款电感的外形采用规整的立方体切角结构，主体外壳为压铸成型的磁性合金材质，

　　表面丝印的3R3标识对应3.3μH的标称感量，工程师在做BOM核对、生产贴装视觉校验时，可以直接通过顶面丝印快速确认物料规格，减少错料风险。电感两端的焊端采用弯折式金属电极设计，电极延伸至器件侧面与底部，这种结构一方面能够提升回流焊过程中的焊锡浸润面积，增强焊接后的机械抗剪强度，应对车载、工业场景下的振动冲击工况，另一方面也能降低电极与内部线圈的连接电阻，提升大电流工况下的载流能力，减少器件自身的发热损耗。在安装边界的尺寸把控上，这款1809封装的电感对应公制尺寸的长宽参数，建模过程中严格还原了器件的本体高度、电极突出高度、焊端的宽度与位置公差，在做PCB布局的3D干涉检查时，可以直接导入模型校验器件与周边壳体、散热片、

　　相邻 tall 元件的空间间隙，避免出现生产组装时的元件顶壳、焊盘偏移等问题。不同于通用的理想化电感模型，这个结构还原了一体成型电感的实际外形细节，包括本体侧面的压铸合模线痕迹、顶面与侧面的圆角过渡、电极与本体结合处的台阶结构，这些细节在做热仿真分析时，能够更准确地计算器件的散热表面积，模拟不同负载电流下的器件温升，为电源回路的热设计提供更贴近真实情况的仿真依据。在实际应用场景中，这类电感常被布置在电源输入端口、主控芯片周边的供电回路中，由于其采用全磁屏蔽结构，不需要像开放式绕线电感那样预留额外的漏磁安全距离，能够有效压缩PCB板的占用面积，适配当前电子产品小型化、高密度集成的设计趋势。建模过程中对电极的焊接面做了平整化处理，

　　还原了实际器件焊端的可焊层平面特征，在做SMT贴装仿真时，可以准确模拟吸嘴拾取的顶面平面、焊盘对位的基准位置，提前预判贴装过程中可能出现的偏移、立碑等工艺风险。另外，这款电感的本体边角做了小尺寸的圆弧过渡，没有尖锐的直角结构，在自动化贴装的供料器传输过程中，能够减少器件卡料、磨损的概率，这也是结构设计中兼顾生产工艺性的细节体现。对于电源设计工程师而言，准确的三维模型能够帮助评估电感与周边电解电容、MOS管等发热器件的热耦合距离，合理排布器件的散热通道，避免局部热点温度超出器件额定工作温度范围；对于结构工程师而言，完整的外形尺寸参数能够精准预留器件的安装空间，尤其是在超薄类电子产品的设计中，器件高度方向的公差还原直接决定了整机的厚度能否达到设计指标，避免后期因为器件高度超差导致壳体无法装配的问题。
