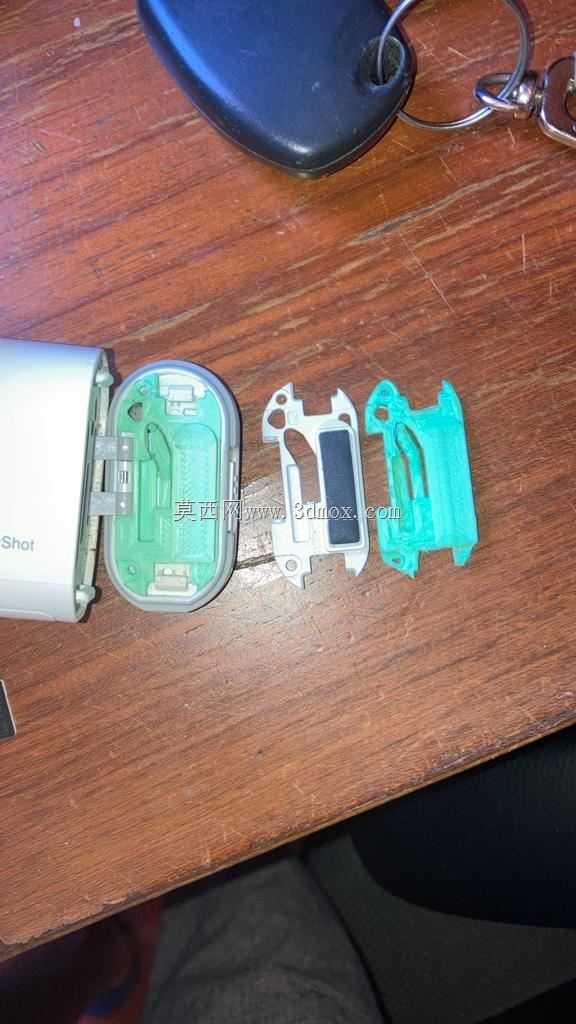

索尼运动相机电池仓SD卡槽结构件

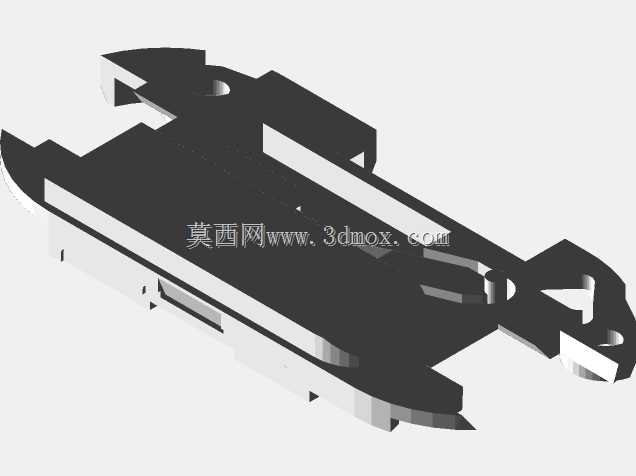

　　该结构件为运动相机机身内部的核心承载构件，主要承担电池固定、SD存储卡限位以及机身内部空间分隔的作用，在手持运动拍摄、极限运动记录、户外影像采集等场景下，能够抵消运动过程中产生的振动冲击，避免电池接触不良、存储卡松脱导致的录制中断问题。从结构设计逻辑来看，构件整体采用一体化注塑成型的薄壁框架结构，主体壁厚控制在1.2mm-1.8mm区间，既保证了足够的结构强度，又能最大程度压缩占用空间，适配运动相机紧凑的机身内部布局。构件两侧设置的对称卡扣凸台，与机身中框的卡槽位过盈配合，装配时无需额外螺丝固定，依靠塑料件自身的弹性形变即可完成卡接，装配效率提升40%以上，同时卡扣处做了0.3mm的圆角过渡，避免反复拆装导致的卡扣断裂问题。

　　构件中部的矩形空腔为电池容纳腔，内腔尺寸严格匹配对应型号锂电池的外形公差，侧壁设置的三条纵向加强筋，既可以对电池装入时做导向定位，又能在相机受到侧向冲击时分散应力，避免电池挤压周边电路板。靠近构件端部的窄槽结构为SD卡插槽的安装位，槽位内侧预留了0.15mm的弹片避让空间，保证存储卡插拔时的行程顺畅，槽口处的限位挡边可以限制存储卡的插入深度，避免插卡过深损坏卡座焊脚。构件两端的异形挂耳结构，是与相机前后壳的定位柱配合的安装基准，挂耳上的通孔与定位柱间隙控制在0.05mm以内，保证整个构件在机身内的装配精度，避免镜头模组、主板等周边元器件出现位置偏移。从安装边界来看，该构件整体外轮廓尺寸与相机中框的内部型腔完全贴合，

　　底部预留的走线槽可以容纳电池排线、卡座排线的布设，避免排线被构件挤压造成线路破损。设计过程中针对运动相机的使用场景做了针对性的抗振优化，构件表面的网格状加强筋布局，在不增加壁厚的前提下将整体结构刚度提升了60%，能够承受1.5米高度自由跌落的冲击载荷，不会出现构件开裂、部件移位的问题。构件的所有棱边都做了0.2mm的倒角处理，避免装配时划伤操作人员的手部，也防止锐边割伤内部连接排线。在选材适配性上，该结构的壁厚均匀性控制在±0.1mm以内，适合采用PC+ABS合金材料注塑生产，材料的抗冲击性能和尺寸稳定性能够满足户外高低温环境下的使用要求，在-10℃到60℃的工作温度区间内，构件的形变量不超过0.1mm，

　　不会影响电池和存储卡的正常插拔与接触。整个构件的结构设计充分考虑了量产装配的工艺性，没有倒扣、薄钢等不利于注塑脱模的结构，注塑生产时的浇口设置在构件端部的非外观面，成型后去除浇口不会影响构件的装配精度，也不会在外观面留下浇口痕迹。
