山地车前叉肩控锁死备用锁紧环结构

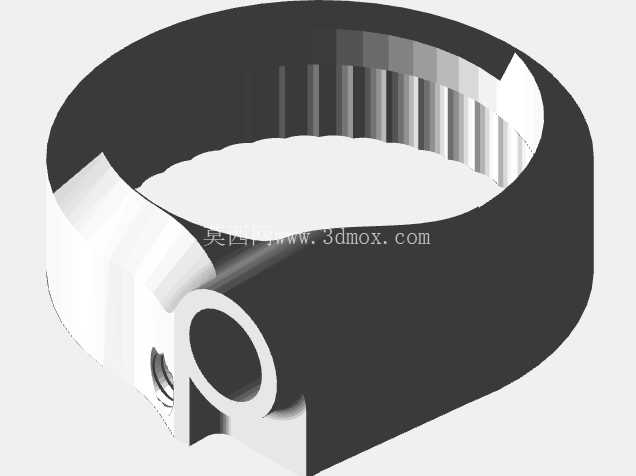

在山地越野骑行的场景中，前叉锁死机构的可靠性直接决定了爬坡路段的发力效率与颠簸路段的滤震表现，不少骑友在长期高强度越野后会遇到肩控锁死结构的锁紧环磨损、断裂问题，直接导致锁死功能失效，平路爬坡时前叉反复卸力，大幅增加骑行体力消耗。这款锁紧环是针对Rock Shox Judy TK系列前叉开发的替换备用零件，专门适配该系列前叉上管位置的锁止机构安装位，解决原厂配件损耗后的替换需求。

从功能特性来看，该零件承担着锁死机构的行程限位与拨杆联动作用，当骑友拨动肩控锁死拨杆时，锁止机构的内部拨叉会带动该锁紧环转动，通过环体内侧的齿形结构与阻尼杆顶端的卡位结构啮合，实现阻尼油路的封闭，让前叉从可压缩的避震状态切换为刚性锁死状态，避免踩踏时前叉上下泄力。零件的外侧预留了拨杆安装的固定孔位，孔位的同轴度公差控制在0.05mm以内，确保拨杆转动时不会出现卡滞、虚位问题，长期使用也不会出现拨杆松动偏移的情况。

设计过程中首先还原了原厂零件的安装边界尺寸，环体的内径完全匹配Judy TK前叉上管的32mm管径，安装时可以直接套入上管对应位置，不需要额外打磨或修改前叉原有结构，替换操作和原厂配件的安装流程完全一致。环体的壁厚根据实际受力情况做了优化，在拨杆安装的受力位置做了局部加厚处理，相比原厂薄壁结构提升了抗冲击强度，避免越野时颠簸震动导致的应力集中断裂问题，同时环体内侧的卡位齿形做了圆角过渡处理，减少锁止切换时的金属撞击磨损，延长零件的使用寿命。

从实际安装适配性来看，零件的轴向定位尺寸完全对应前叉上管的锁止机构安装槽，安装后不会出现轴向窜动，锁止和解锁的行程和原厂手感保持一致，不会出现锁不死或者解锁卡滞的问题。环体的外侧轮廓做了弧度优化，和前叉肩盖的内侧轮廓完全贴合，安装后不会出现突出的棱角，避免骑行过程中剐蹭线管或者骑行者的腿部。零件的材质适配常规的铝合金加工工艺，建模时预留了0.2mm的表面处理余量，加工后做阳极氧化处理即可达到和原厂配件一致的外观与耐磨性能。

在山地车维修与配件替换的场景中，这类精准适配的替换零件可以大幅降低维修成本，不需要因为单个锁紧环的损坏就更换整个前叉肩控锁死总成，对于车店维修和骑友自行维护都有很高的实用价值。建模过程中完全还原了零件的所有细节特征，包括内侧的齿形角度、固定孔的沉台结构、环体的开口定位槽，所有配合尺寸都按照原厂零件的实测公差做了匹配，确保加工后的零件可以直接安装使用，不需要二次修配。针对越野骑行的受力特点，在环体开口的应力集中位置做了圆弧过渡设计，减少长期反复受力导致的疲劳断裂风险，相比原厂零件的结构强度有明显提升，更适合高强度越野骑行的使用场景。
