ASME16.5标准10英寸凸面盲板法兰结构

　　在石油炼化、化工生产、市政给排水、长输管线等压力管道系统的运维与新建项目中，管段末端的可靠封堵是保障管线试压、介质隔离、后续改扩建接口预留的核心环节，这款符合ASME B16.5标准的10英寸凸面盲板法兰，就是针对这类工况设计的专用封堵连接件。从实际工程应用来看，这类盲板常被用在泵组进出口的预留端、装置区检修段的隔离位置、管线试压时的临时封堵点位，以及长输管线分输站的预留接口处，相比焊接封头，它具备可拆卸、重复使用、密封面匹配性强的优势，不需要动火作业就能完成管线的封闭与导通切换，尤其适合需要定期检修、介质流程存在调整需求的工艺管段。

　　从结构设计逻辑来看，这款盲板采用凸面（RF）密封面形式，密封面凸起高度匹配ASME标准对应压力等级的规范要求，凸起的密封面能够在螺栓预紧力作用下，让配套的非金属垫片或金属缠绕垫片产生均匀的压缩变形，填补密封面微观间隙，阻断介质渗漏路径。法兰盘本体为实心圆盘结构，没有中心流通孔，这是它和普通对焊法兰、平焊法兰最核心的区别，实心结构能够完全阻断管内介质的流通，承受对应压力等级下的管内介质推力，不会出现介质泄漏或者结构变形失效的问题。法兰盘周向均匀布置的螺栓孔，孔位分度圆直径、螺栓孔直径、孔的数量完全匹配ASME B16.5标准中10英寸对应压力等级的尺寸要求，能够和同规格的凸面法兰、阀门法兰直接配对安装，不需要额外加工适配，现场安装时只需要对齐螺栓孔，穿入对应规格的螺栓，按照对角分次拧紧的工艺要求施加预紧力，就能完成密封连接。

　　从安装边界与尺寸适配角度来说，这款盲板的外径尺寸严格遵循标准规范，不会出现外径过大和周边管线、支吊架产生干涉的问题，也不会因为外径过小导致螺栓孔位错位无法安装。密封面的表面粗糙度按照标准要求加工，能够适配常用的石棉橡胶垫、聚四氟乙烯垫、金属缠绕垫等多种垫片类型，满足不同温度、不同腐蚀特性介质的使用需求。法兰盘的厚度经过强度校核，能够承受对应压力等级下的管内压力、螺栓预紧力以及管线热胀冷缩产生的附加应力，在正常工况下不会出现盘体变形、密封面翘曲导致的泄漏问题。在实际选型过程中，工程人员只需要匹配管线的公称直径、设计压力、介质特性，就能直接选用对应规格的这款盲板，不需要额外进行结构强度验算，大幅缩短设计选型的周期。

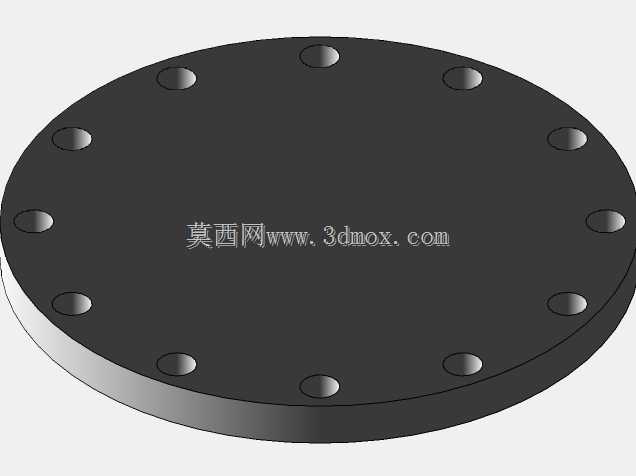

　　在三维建模层面，这款模型完整还原了盲板法兰的所有结构细节：周向螺栓孔的位置度、凸面密封面的台阶尺寸、盘体的边缘倒角都和实际加工尺寸完全一致，结构工程师在做管线三维排布时，可以直接调用这个模型进行装配校验，检查盲板安装后和周边管线、设备、土建结构的净距是否满足安装操作要求，提前预判安装干涉问题，避免现场施工时才发现空间不足导致的返工。比如在装置区的管廊末端预留接口处，通过三维模型预装配，可以确认盲板安装后是否会影响旁边阀门的操作空间，是否和支吊架的安装位置冲突，提前调整管线排布或者支吊架位置，提升现场施工的效率。另外，在做管线应力分析时，准确的盲板模型能够帮助工程师计算管端的盲板力对整个管系应力分布的影响，校核支吊架的载荷是否在设计范围内，保障管系长期运行的结构安全性。

　　从实际使用的细节来看，这款凸面盲板的密封面凸起结构，还能在安装时起到垫片定位的作用，垫片可以直接放置在凸台面上，不需要额外的定位结构就能避免垫片在螺栓拧紧过程中发生偏移，降低现场安装的操作难度，减少因为垫片安装错位导致的密封失效问题。法兰盘的边缘加工有轻微的倒角，既能够去除加工毛刺避免安装时划伤操作人员，也能减少安装过程中法兰盘和周边构件磕碰导致的密封面损伤。在管线试压作业中，这类盲板作为临时封堵件时，试压完成后可以拆卸下来重复使用，相比焊接封头需要切割、重新打磨坡口的操作，能够大幅降低试压作业的成本，缩短作业周期，尤其适合大规模管线工程的试压作业场景。
