发动机缸头铸造模具结构三维设计

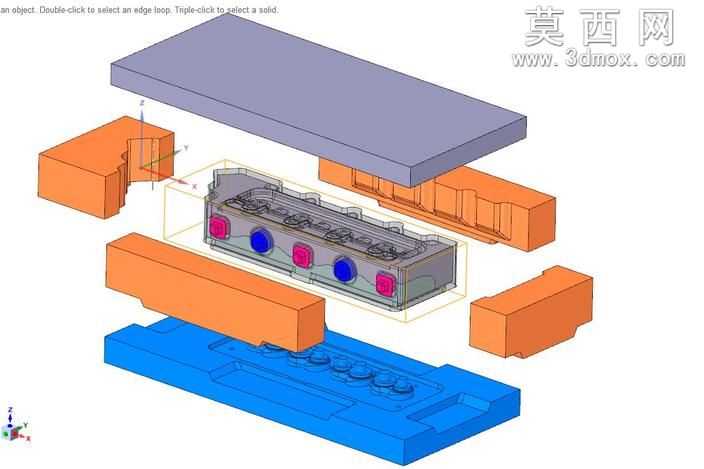

本作品围绕发动机缸头的铸造成型需求完成三维结构设计，整体采用爆炸视图呈现模具各组成部件的装配关系与空间位置，清晰展示缸头铸造过程中型腔、型芯、模架的配合逻辑。建模过程中首先完成缸头本体的特征构建，精准还原缸头的气道结构、安装孔位、冷却腔道等核心功能结构，保证铸件成型后的尺寸精度与结构完整性。在此基础上拆分模具各功能模块：上下模架部分采用平整的板式结构设计，分别承担定模与动模的支撑定位作用，模架表面预留导向结构的安装位置，保证合模过程的对位精度；环绕型腔布置的侧抽芯模块采用分体式橙色结构设计，对应缸头侧面的凹凸特征与侧孔结构，开模时可通过侧向滑移完成抽芯动作，避免铸件脱模时出现结构卡滞；型腔部分完全贴合缸头的外轮廓曲面，精准复刻缸头外壁的凸起、凹槽与接口结构，保证铸件外表面的成型质量。设计过程中重点考量铸造工艺的热阻分布，通过调整模具各部位的壁厚与结构间隙，优化金属液充型过程中的热量传导路径，减少铸件因冷却不均产生的缩孔、变形缺陷。各部件的材质渲染区分明确：模架部分采用金属钢材质的哑光灰蓝色质感，侧抽芯模块采用橙色硬质合金的磨砂质感，缸头本体采用半透明灰色质感展示内部腔道结构，既清晰区分不同功能部件，也直观呈现模具装配后的内部结构关系。整体结构设计充分考虑铸造生产的实操需求，各模块拆分合理，导向、抽芯、成型功能分区明确，能够为缸头铸造工艺的落地、模具的加工制造提供精准的三维参考，帮助技术人员快速理解模具的开合模逻辑、浇注系统布置与热阻控制方案，有效缩短铸造工艺的调试周期。
