手持吹风机外壳铸造结构三维设计

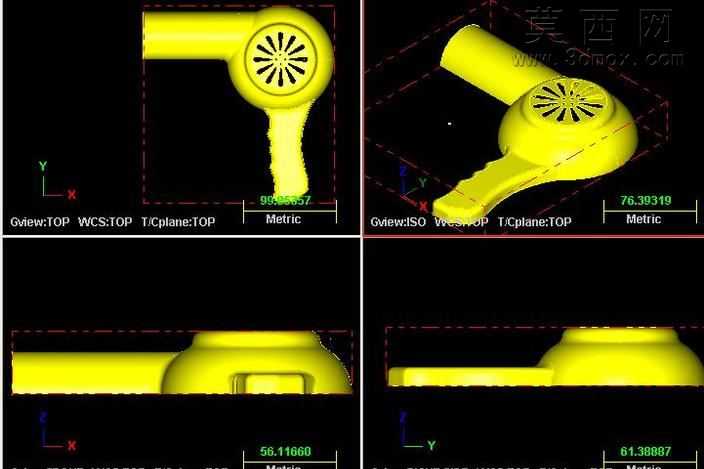

本作品为手持吹风机外壳的铸造工艺三维建模设计，整体采用一体化曲面造型思路完成结构搭建，建模过程中首先通过多视图基准对齐，分别在TOP、ISO等标准视图平面绘制轮廓草绘，精准把控壳体各段尺寸比例，其中手柄握持段长度、风筒主体直径、出风口衔接段的过渡曲率均经过反复调整，保证握持手感与出风风道的流畅性。模型主体采用亮黄色工程塑料对应的视觉材质进行渲染呈现，风筒端面的进风格栅采用放射状均匀排布的条形镂空结构，每一条格栅的宽度、相邻格栅的间距都保持一致，既保证进风面积充足，也兼顾外观的规整美观。壳体的分型面设计充分适配铸造工艺需求，在风筒与手柄的衔接位置做了平滑的圆弧过渡，避免出现尖锐棱角导致的铸造应力集中问题，同时在壳体下半部分预留了装配卡位结构，方便后续内部电机、发热组件的安装固定。建模过程中对壳体壁厚做了均匀化处理，不同位置的壁厚差控制在极小范围内，避免铸造过程中出现缩孔、充型不满等工艺缺陷。多视角的视图展示分别呈现了模型的正视轮廓、轴测立体效果、侧视衔接结构以及底部装配位细节，每个视图都标注了关键尺寸，单位采用公制标准，可直接对接后续的模具开模、工艺编程环节。整体造型符合人体工程学设计，手柄的弯曲弧度贴合手部握持姿态，长时间使用不易产生疲累感，风筒的重心位置经过调整，握持时整机的重量分布均衡，不会出现头重脚轻的使用问题。进风格栅的结构设计同时考虑了安全防护需求，格栅间隙尺寸控制在安全范围内，可避免使用过程中手指触碰内部高速转动的风轮，外壳表面的曲面过渡顺滑无突兀折角，后续进行表面喷涂、丝印等工艺处理时也能获得更好的附着效果。
