有色金属铸造用转向象限3D打印模具

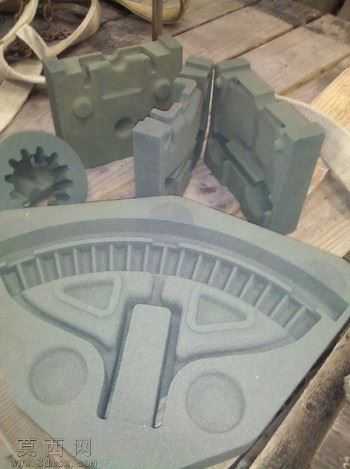

本套模具为适配ProMetals RCT工艺的有色金属铸造用转向象限零件成型模具，整体建模过程围绕3D打印成型工艺特性与有色金属浇注的工艺需求展开，在三维建模阶段首先完成转向象限零件的本体结构逆向推导，结合铸件收缩率、拔模斜度等工艺参数完成模具型腔的精准构建，针对转向象限零件表面的扇形格栅结构、圆形定位凸台、中心条状加强筋等特征，在建模时逐一优化型腔对应位置的表面粗糙度预留量，避免3D打印成型后出现台阶效应影响铸件表面质量。模具整体采用分体式拼合结构设计，建模时将模具拆分为多个独立成型模块，各模块之间设计有精准的定位止口结构，保证拼合后型腔的同轴度与形位公差满足铸造要求，针对有色金属浇注过程中的排气需求，在模具各模块的分型面位置设计了细微的排气槽结构，同时在型腔的厚大部位对应位置预留了冷却介质通道的安装位，避免铸件成型过程中出现缩孔、缩松等缺陷。材质设定阶段结合3D打印模具的实际使用需求，将模具基体材质设定为适配ProMetals RCT工艺的金属打印材料，型腔表面模拟喷涂耐高温铸造涂层的材质效果，渲染阶段还原金属模具经喷砂处理后的哑光金属质感，同时对型腔内部的格栅、凸台等精细结构做了重点光影表现，清晰展示各结构的衔接过渡关系。设计过程中充分考虑3D打印的成型限制，将模具各模块的壁厚控制在合理区间，避免出现打印过程中的翘曲变形问题，同时针对模具的装配需求，在各模块的连接位置设计了标准化的螺栓连接孔位，保证模具可以快速完成拼合与拆卸，适配小批量有色金属铸件的快速生产需求，模具的浇注系统、溢流槽结构均集成在对应模块上，无需额外拼接附件，简化了铸造前的模具准备流程。
