CA6140车床用异形铰接支撑机械零件

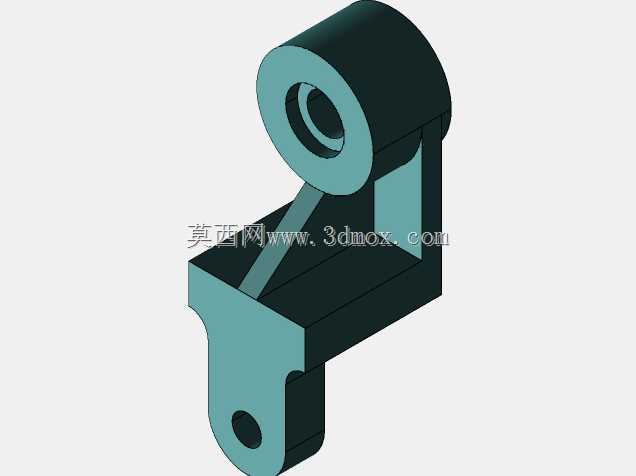

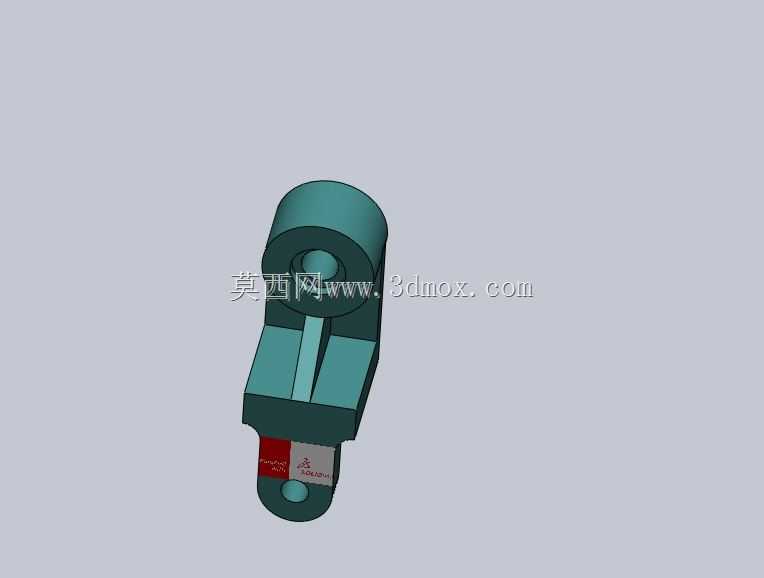

　　该零件为CA6140普通车床配套的铰接支撑类构件，主要应用在车床溜板箱与操作联动机构的连接部位，承担动作传递过程中的铰接支撑、载荷传导以及行程限位的复合功能。在车床实际运行过程中，溜板箱的纵向、横向进给动作切换，以及开合螺母的操作联动，都需要这类异形支撑件作为中间铰接载体，抵消操作过程中产生的径向偏载，避免联动杆件出现卡滞、窜动问题，保障进给操作的手感一致性与动作到位精度。从结构设计逻辑来看，该零件采用L型异形布局，上端设置带贯通孔的筒状铰接座，孔内可配套铜套或滚针轴承，与操作机构的转轴形成转动副，铰接座外侧做加厚凸缘处理，提升孔壁的抗挤压能力，应对频繁转动带来的接触磨损；下端延伸出带安装孔的扁平连接耳，

　　用于和溜板箱侧的固定支座通过销轴连接，耳板两侧做铣平处理，保证安装时与支座贴合面的平面度，减少装配间隙带来的动作虚位。中部的连接臂采用变截面斜筋过渡，而非等厚直臂结构，这种设计是为了在有限的安装空间内，避让溜板箱外侧的润滑油管、刻度盘传动齿轮等周边构件，同时斜筋结构可以在不增加整体壁厚的前提下，提升连接臂的抗扭刚度，避免进给操作受力时臂体出现弹性形变，导致操作行程出现偏差。从安装边界来看，上端铰接孔的轴线与下端安装孔的轴线呈空间垂直布局，两孔的中心距严格匹配CA6140车床对应安装位的尺寸公差，零件整体的最大外轮廓尺寸适配溜板箱侧的安装空腔，不会与周边的进给手轮、换向手柄产生运动干涉。零件的所有棱边均做了R1-R2的倒钝处理，

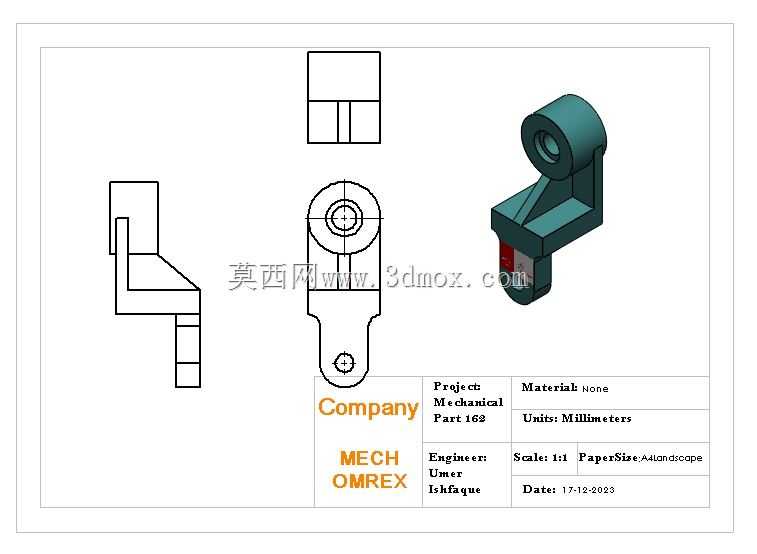

　　避免装配过程中划伤操作人员，也减少应力集中带来的断裂风险；铰接孔与安装孔的端面均预留了0.2mm的精加工余量，装配时可根据实际配合间隙做配磨处理，保证转动副的配合间隙控制在0.01-0.03mm区间，既不会因为间隙过大出现操作晃量，也不会因为间隙过小出现转动卡涩。在实际工况下，该零件承受的载荷主要为操作手柄传递的间歇性扳动力，以及进给机构动作时带来的小幅振动，因此设计时没有选用过高强度的合金钢材，采用常规45钢调质处理即可满足使用要求，铰接孔内可根据使用频率选择是否镶嵌耐磨铜套，高频操作场景下镶嵌铜套可大幅提升零件使用寿命，减少日常维护的更换频次。零件的外形采用正交视图与等轴测视图结合的方式完成结构表达，

　　所有配合尺寸均标注了公差要求，形位公差重点管控两铰接孔的轴线垂直度、配合面的平面度，保证加工完成后可以直接适配原车安装位，不需要额外的修配调整。这类异形铰接件在普通车床的操作联动机构中属于易损配件，长期使用后铰接孔会出现磨损椭圆、连接臂出现形变，导致进给操作出现卡滞、行程不到位的问题，更换该零件即可快速恢复操作机构的动作精度，不需要对整体溜板箱结构做拆解调整，大幅降低设备维护的工时成本。
