机床用叉形铰接连接构件结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721208
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计
  • 机床用叉形铰接连接构件结构设计

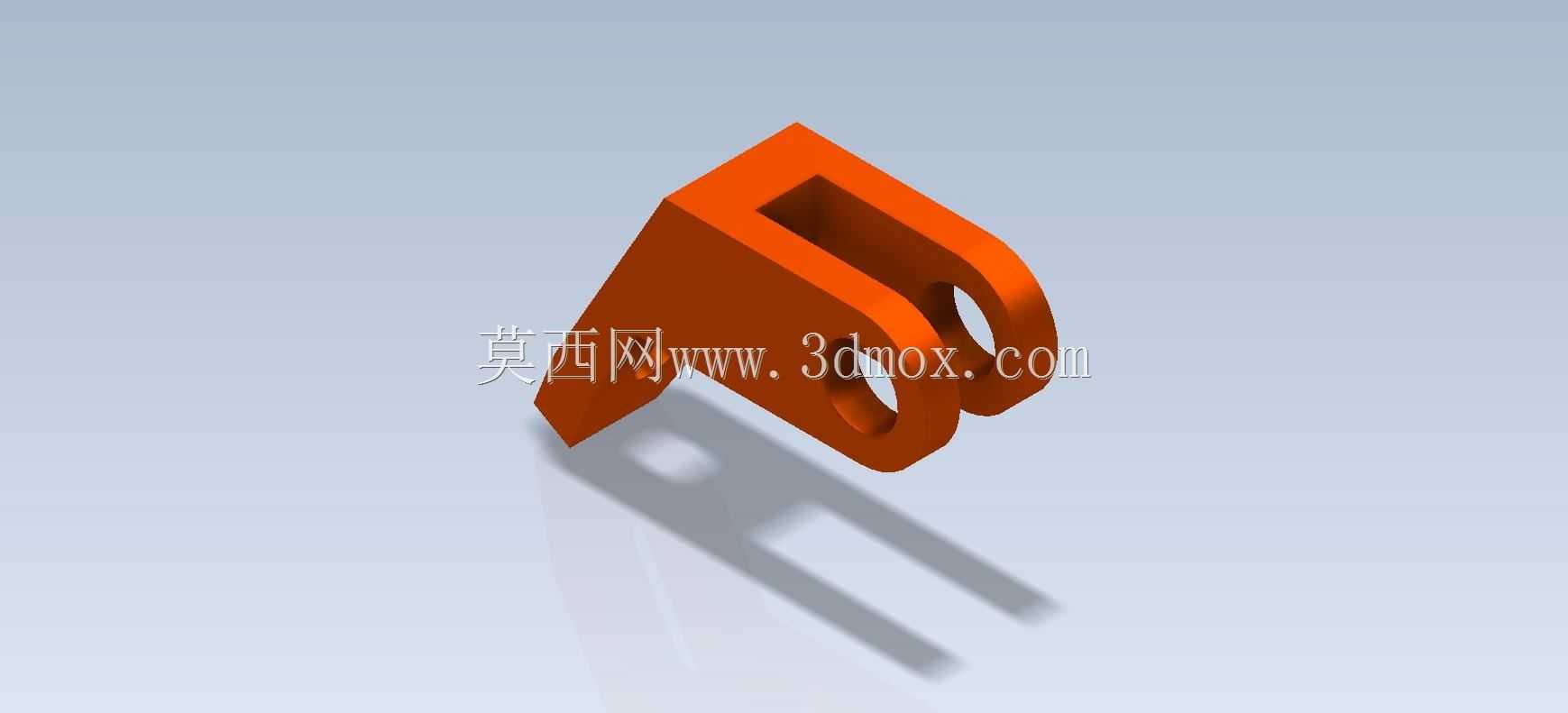

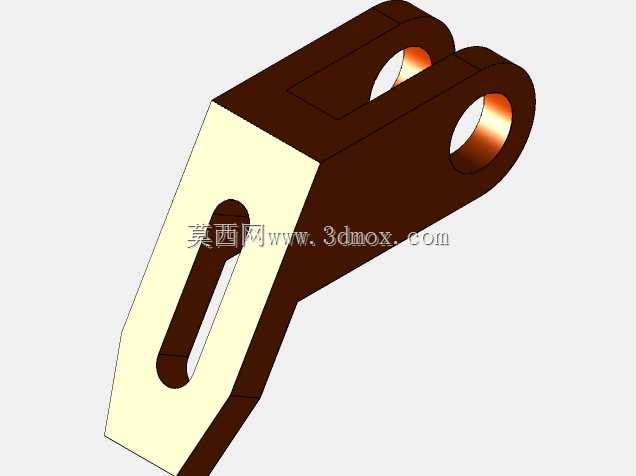

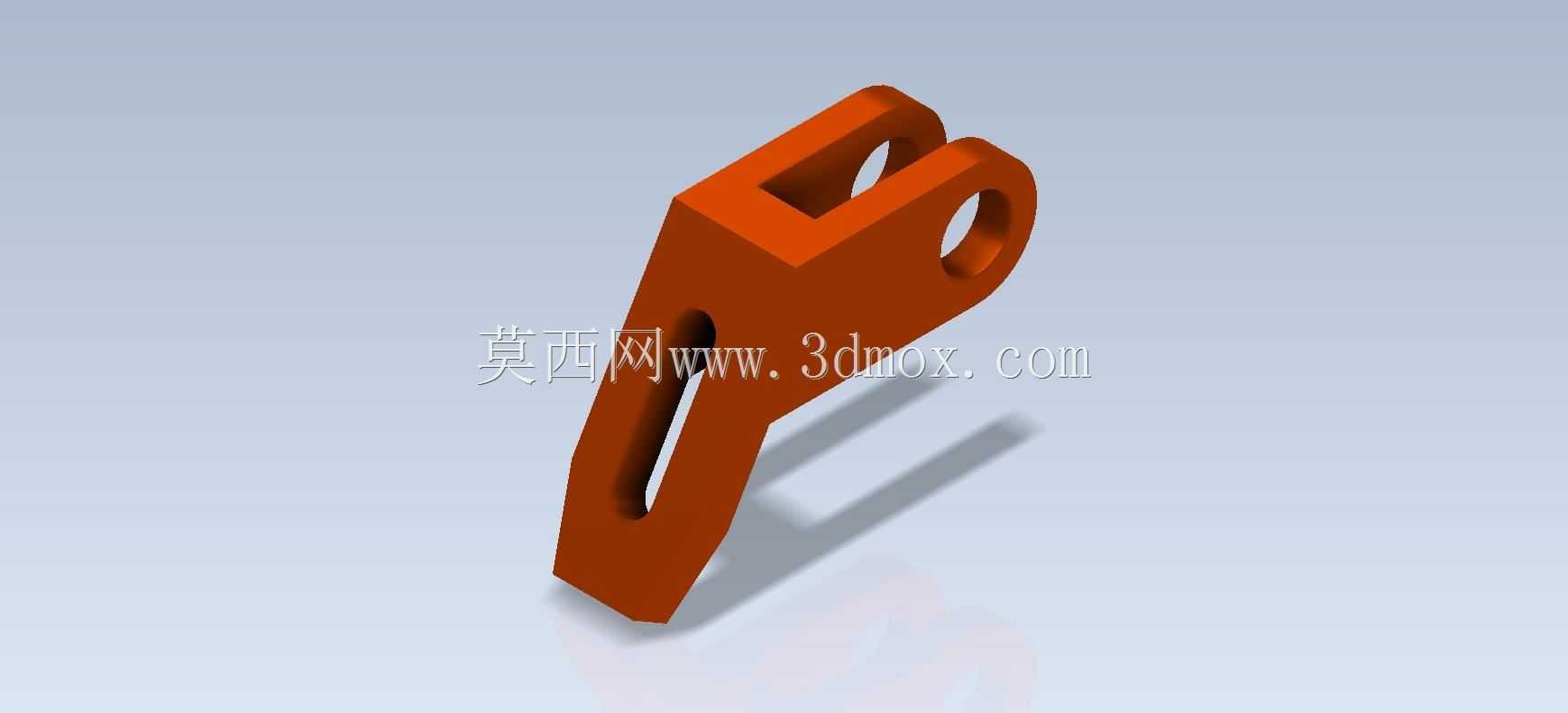

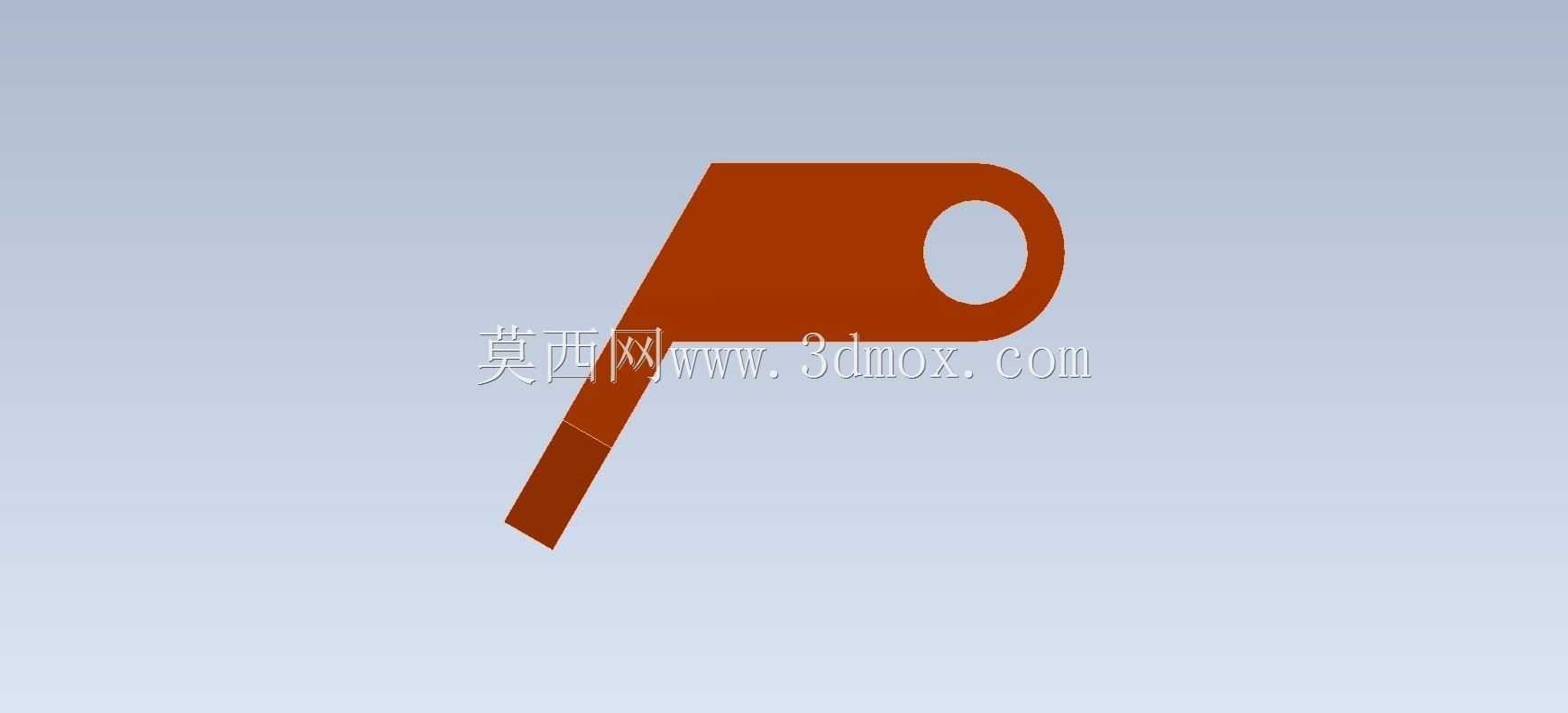

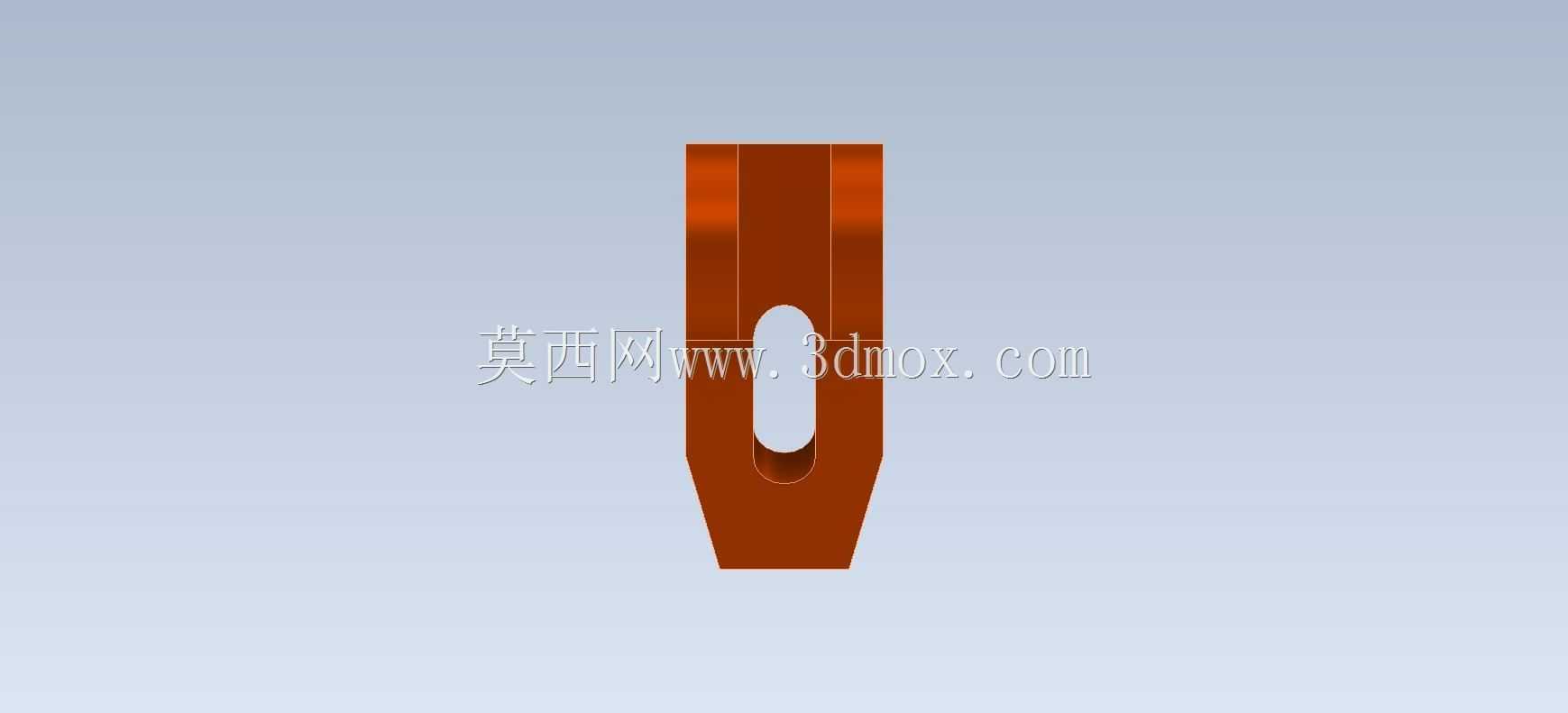

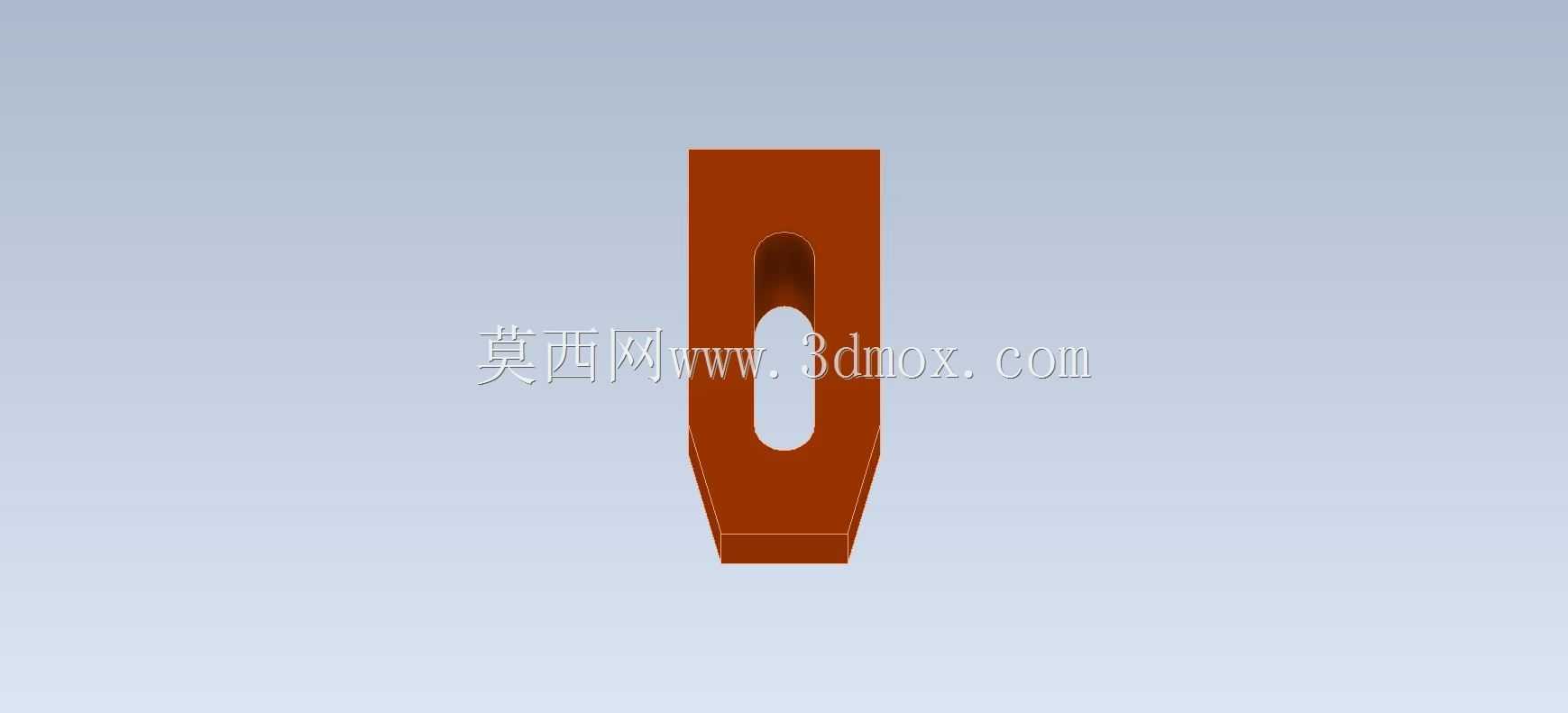

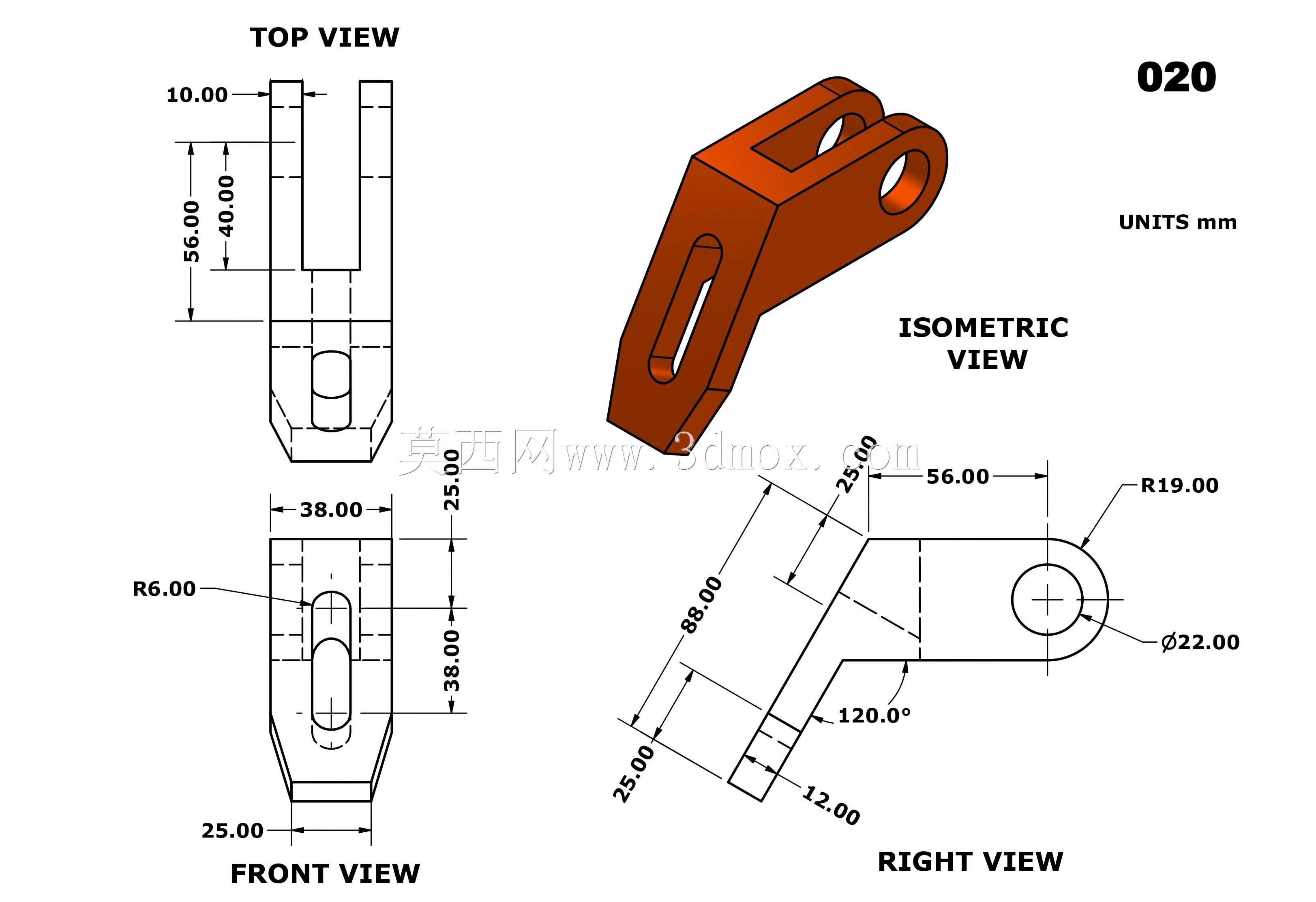

  在机床进给机构、工装夹具的铰接传动链路里,这类叉形连接构件是承担动力传递、相对转动约束的核心小尺寸零件,日常工况下需要反复承受交变的拉压载荷与小幅摆动带来的摩擦损耗,设计阶段的细节处理直接影响整套传动机构的运行精度与使用寿命。从结构功能来看,零件上端的双叉耳结构预留了同轴销孔,用于配套圆柱销实现与相邻传动杆、摆臂的铰接配合,销孔的同轴度公差需要控制在IT7级以内,避免装配后出现卡滞、单侧磨损过快的问题;叉耳之间的开口宽度需要匹配对接构件的端部厚度,预留0.1-0.2mm的装配间隙,既保证转动灵活性,也不会因间隙过大产生传动冲击。零件中段开设的长条形通槽,并非减重设计,而是为了给配套的锁紧调节件提供滑动行程空间,在夹具夹紧行程调整、

  传动间隙补偿的场景下,锁紧螺钉可沿槽体滑动调整位置,到位后锁紧固定,实现连接位置的无级调节,槽宽的尺寸公差需要与配套螺钉的外径匹配,两侧槽壁的平行度公差控制在0.05mm以内,避免调节时出现卡顿、偏斜。零件下端的楔形收窄结构,是为了嵌入对应构件的楔形卡槽内,实现周向的防转定位,楔形面的斜度设计为1:10,既保证装配时的导向顺滑,也能在受拉载荷下实现自锁,避免连接松脱。从建模设计的思路来看,这类零件的建模需要优先保证各功能面的几何公差关联,首先以销孔轴线为基准,确定叉耳的对称中心面,再以此为基准对齐长槽的中心位置,保证槽体与叉耳的对称度,最后向下延伸构建楔形端部,所有的棱边都做了R0.5-R1mm的圆角过渡,

  避免热处理时出现应力集中开裂,同时去除机加工后的锐边,防止装配时划伤操作人员。安装边界方面,该零件的整体长度控制在80mm区间,叉耳最大宽度32mm,适配直径8mm的铰接销,长槽的有效调节行程为25mm,安装时需要保证铰接销的轴线与相邻摆臂的转动轴线平行度误差不超过0.1mm/m,否则会在摆动过程中产生附加侧向力,加速销孔与槽体的磨损。实际应用场景中,这类零件除了用于普通车床的进给摆杆机构,也可适配CA6140等通用机床的操作杠杆联动结构,在小型工装夹具的夹紧连杆、自动化设备的拨叉传动单元中也能通用,设计时的壁厚选择充分考虑了45号钢调质处理后的强度需求,叉耳部位壁厚6mm,中段主体壁厚8mm,

  在满足1200N拉压载荷强度要求的前提下,尽可能控制零件自重,减少传动链路的运动惯量,提升机构响应速度。建模过程中对各功能面的退刀槽、倒角细节都做了还原,比如销孔两端做了0.5mm的45度倒角,方便铰接销的压入装配,长槽两端的圆弧半径与槽宽一致,避免铣加工时出现应力集中点,楔形端部的顶端做了R2mm的圆角,防止装配导向时磕碰卡槽边缘。
