索尼设备测试用L型安装固定支架

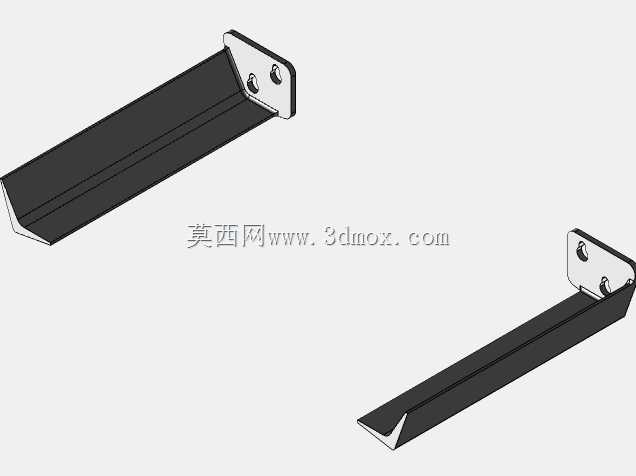

　　在消费电子整机性能测试环节，测试治具的安装固定可靠性直接决定测试数据的可复现性，这款L型支架正是为索尼系列消费电子产品的功能测试工位设计的专用支撑构件，区别于通用可调支架，它采用一体化折弯成型的结构，无需现场拼接组装，可直接通过端部安装板固定在测试台架的基准面上，为被测设备提供稳定的悬臂支撑。

　　从实际应用场景来看，这类支架多用于声学测试、屏幕显示效果测试、接口插拔寿命测试等需要将被测设备悬空架设的工位，避免测试台自身的振动、反光、接触面干涉影响测试结果。支架的竖直安装面设置了两个对称的安装孔，孔位间距匹配测试台架通用的铝型材槽口间距，既可以用T型螺栓快速锁紧，也能适配M6规格的膨胀螺栓固定在水泥测试基座上，安装时无需额外加工转接板，能大幅缩短测试工位的搭建周期。

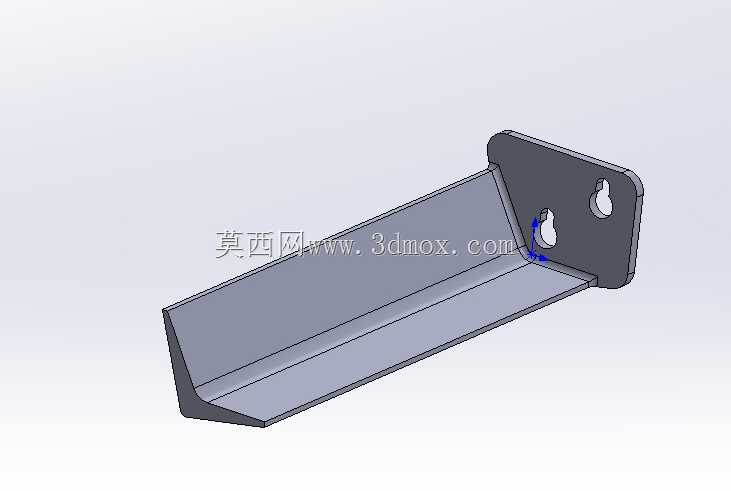

　　设计阶段优先考虑了测试场景的抗振需求，主体承载段采用等截面的槽型折弯结构，相比平板折弯的L型支架，槽型截面的抗弯截面模量提升40%以上，在悬臂长度达到200mm的工况下，端部挂载1.5kg的被测设备时，静挠度可控制在0.2mm以内，完全满足光学测试、声学测试对支撑结构刚性的要求。支架的承载面边缘做了15度的斜切收口处理，一方面是避免尖锐棱边刮伤被测设备的外壳漆面，另一方面也能在设备放置时起到导向作用，方便测试人员快速将设备摆放到预设的测试位置，减少对位调整的时间。

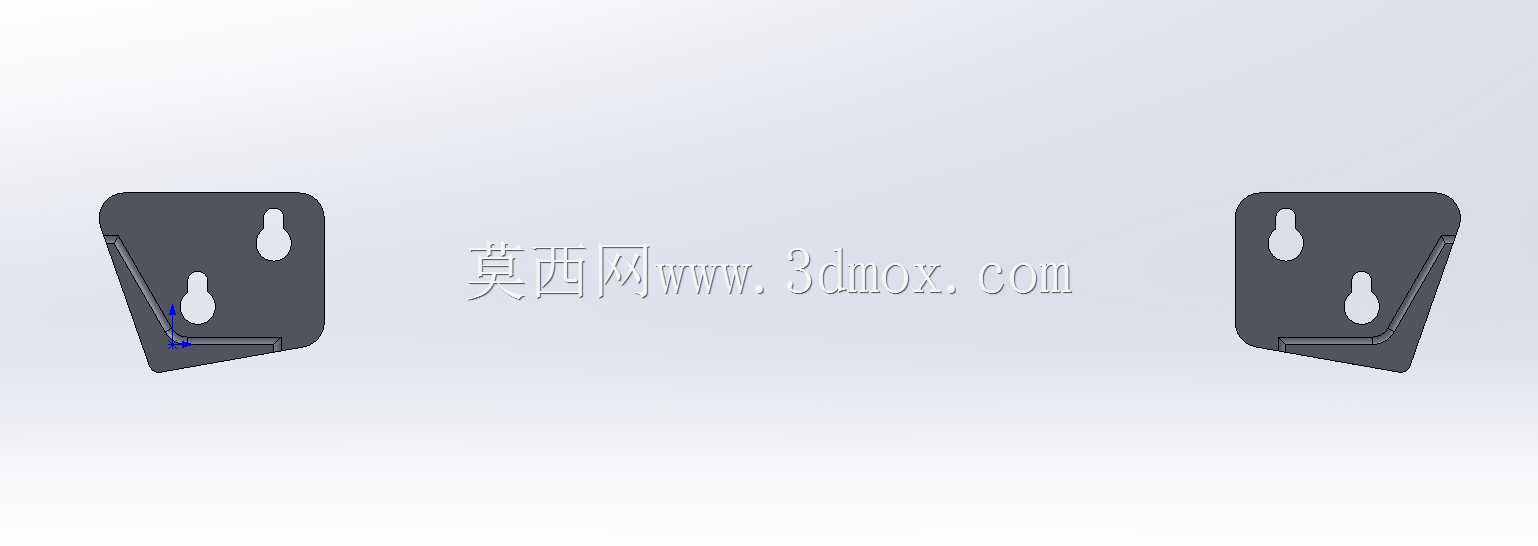

　　端部的安装板与主体承载段采用一体折弯成型，折弯处设置了R2的内圆角，避免应力集中导致长期使用后出现折弯开裂的问题，安装板的两个安装孔周边做了沉台设计，螺栓锁紧后头部不会突出安装板表面，保证安装面与基准面完全贴合，不会出现安装倾斜导致的支架悬臂角度偏差。承载面的表面做了哑光黑色喷塑处理，反光率控制在5%以下，在屏幕显示效果测试、摄像头成像测试等对环境光线敏感的测试场景中，不会产生多余的反光干扰测试结果，同时喷塑层也能起到绝缘作用，避免带电测试时支架与设备外壳导通引发的短路风险。

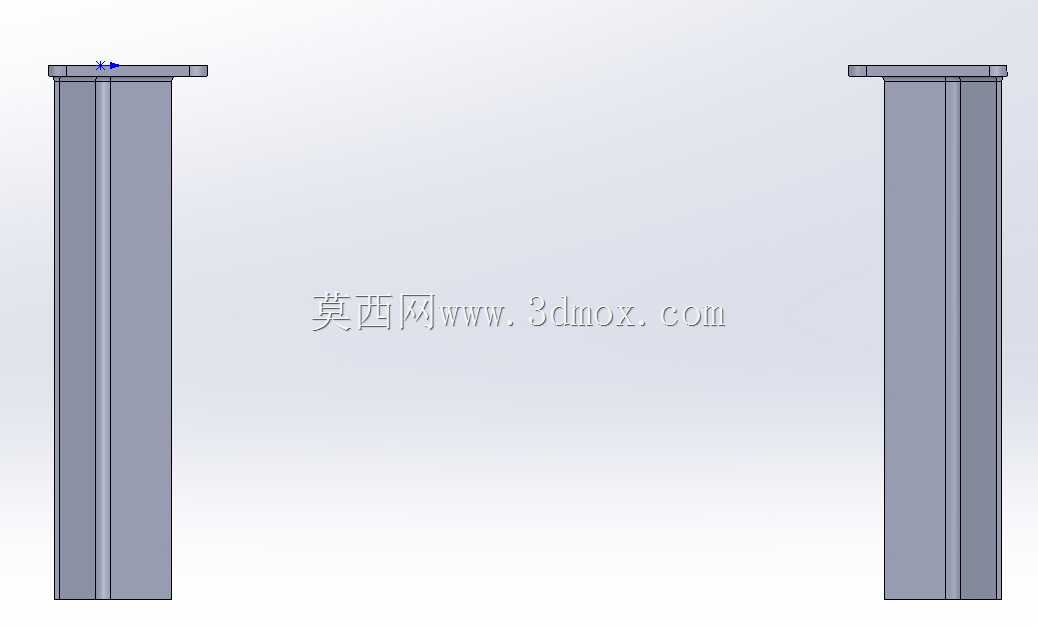

　　从安装边界来看，支架整体的安装占用空间极小，竖直安装板的尺寸为40mm*60mm，即使在排布密集的多工位测试台架上，也不会和相邻工位的治具产生干涉，悬臂段的宽度为30mm，可适配绝大多数小型消费电子设备的支撑需求，不需要额外加装垫块。在长期使用的维护层面，这款支架没有活动连接部件，不存在松动、磨损的隐患，日常仅需清理表面的灰尘即可，不需要定期紧固或更换易损件，非常适合量产阶段的长时间连续测试工位使用。

　　不同于市面上通用的角度可调支架，这款支架的折弯角度经过精准校准，安装后承载面与水平基准面的平行度公差控制在0.1mm以内，被测设备放置后不需要额外调整水平，就能保证测试传感器与被测点位的相对位置精度，对于需要重复拆装被测设备的寿命测试工位来说，能有效降低每次装夹的对位误差，提升测试数据的一致性。在结构强度验证阶段，经过1000小时的满载持续挂载测试，支架的永久变形量小于0.05mm，完全满足工业级测试工位的长期使用要求，不会因为长期挂载出现下垂变形导致测试位置偏移。
