钣金结构Wiser安全防护接线盒

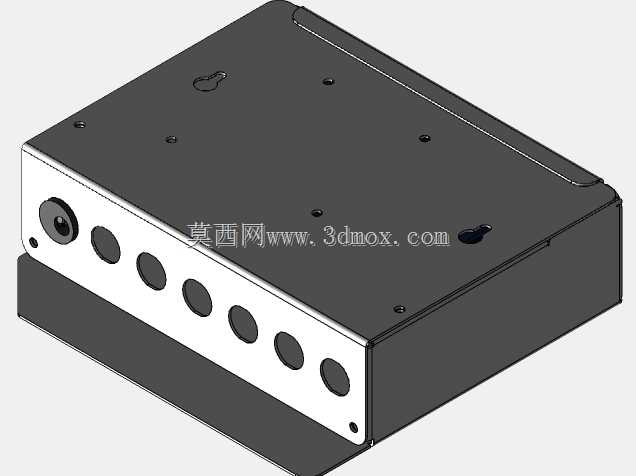

　　在工业现场的电气布线、小型控制模块集成场景中，这类钣金材质的安全接线防护盒是十分常见的配套部件，主要承担电气接点防护、模块承载、外部干扰屏蔽的作用，常见于机床周边辅助电路、小型工控单元外置安装、实验室测试设备接线整合等场景，能够避免裸露接点被粉尘、切削液飞溅影响，也能防止人员误触带电接点引发安全隐患。从结构设计来看，这款壳体采用一体化钣金折弯成型工艺，主体结构没有多余的拼接焊缝，整体刚性更好，折弯处预留了均匀的工艺圆角，避免钣金锐边对安装人员、运维人员造成划伤，也能减少应力集中导致的钣金开裂问题。壳体顶面预留了多组不同规格的安装孔位，既可以用来固定内部的PCB控制板、接线端子排，也能作为盒体自身的吊装、壁挂固定点位，

　　孔位的排布避开了内部元器件的常规安装区域，不会出现安装干涉的问题。壳体侧面的开孔做了差异化设计，一侧预留了两个带指示灯的安装位，对应内部电源、工作状态的信号指示，不需要打开盒盖就能直观判断设备运行状态；相邻位置设置了小型拨码开关或者电源开关的安装孔，方便现场操作人员直接进行通断、参数调整操作；另一侧排布了多组不同直径的圆形开孔，用来适配不同规格的航空插头、接线端子、信号接口，开孔边缘做了翻边处理，既可以增加开孔处的结构强度，也能配合橡胶护圈保护穿过的线缆不被钣金锐边割破绝缘层。盒体底部延伸出带安装孔的折边，作为整个安全盒的安装固定基准，安装时可以直接通过螺栓将折边固定在设备机架、墙面安装板上，不需要额外制作安装支架，

　　降低现场安装的配套加工工作量。从安装边界来看，这款盒体属于紧凑型设计，整体长宽尺寸控制在小型工控单元的适配范围内，不会占用过多的安装空间，盒体内部的净空高度能够容纳常规厚度的PCB板、接线端子以及小型的继电器模块，内部没有多余的加强筋凸起，元器件排布的自由度更高。设计时充分考虑了钣金加工的工艺性，所有折弯边的尺寸都符合常规钣金折弯的最小边距要求，不需要特殊的折弯模具就能完成加工，开孔的位置距离折弯边预留了足够的模具让位距离，冲压加工时不会出现孔位变形的问题。在实际使用中，这类钣金安全盒相比塑料壳体拥有更好的抗冲击性能，在机床周边等有切削飞溅、轻微磕碰的场景下不容易出现破损，金属材质的壳体还能起到一定的电磁屏蔽作用，

　　减少内部弱电信号被外部工业设备的电磁干扰影响，也能避免内部电路的电磁信号向外辐射干扰周边的敏感传感器。盒盖与盒体的配合采用搭边咬合的结构，配合紧固螺丝可以实现紧密贴合，在常规的工业车间环境下能够阻挡大部分粉尘进入盒体内部，减少内部接点积灰导致的接触不良问题。侧面的接口开孔可以根据实际使用需求选配不同规格的防水接头，在有少量液体飞溅的场景下也能满足基础的防护要求。对于结构设计人员来说，这类钣金壳体的建模过程需要重点关注折弯系数的设置，确保展开后的下料尺寸准确，避免折弯后出现装配间隙过大或者孔位错位的问题；开孔的排布需要提前和电气设计人员对接，确认接口的型号、安装尺寸以及排布顺序，避免出现接口之间干涉、插头无法正常插拔的问题；安装折边的孔位需要匹配现场常用的安装螺栓规格，预留足够的螺栓操作空间，方便现场安装作业。在设备选型配套时，这类安全盒可以根据内部安装的元器件数量选择对应的尺寸规格，钣金材质的壳体还可以根据使用环境做喷塑、镀锌等表面处理，提升防腐蚀、防锈的能力，适应不同的工业现场环境。
