带螺旋钻润滑结构的悬挂式轴承组件

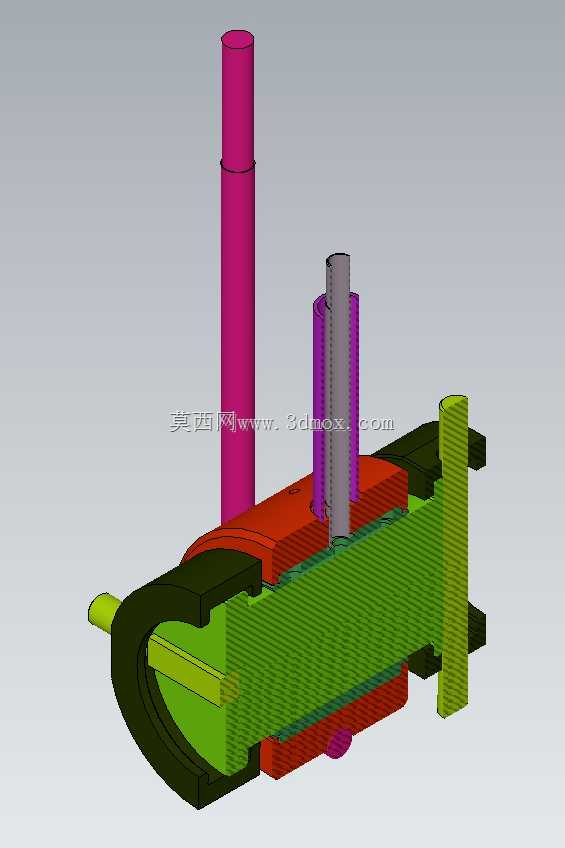

　　在矿山钻探、井下采掘这类带螺旋钻具的作业场景里，常规轴承往往因为润滑路径设计不合理，在持续高负载、多粉尘的工况下快速出现磨损卡滞，这套带螺旋钻润滑选项的悬挂式轴承，就是针对这类特殊工况做的适配性结构设计。从实际安装边界来看，主体承托壳体采用对开式抱合结构，中间的贯通腔体是螺旋钻杆的穿装通道，腔体内部做了阶梯式限位台阶，钻杆穿入后可以通过两端的端盖结构做轴向定位，避免钻进过程中钻杆出现轴向窜动，影响钻进精度。两侧向外延伸的短管接口是润滑脂的注入通道，和常规轴承单点注脂不同，这套结构的注脂通道直接连通到钻杆与轴承内圈的接触摩擦面，配合螺旋钻杆转动时的螺旋导程结构，润滑脂可以顺着钻杆的螺旋槽均匀铺展到整个摩擦接触面，

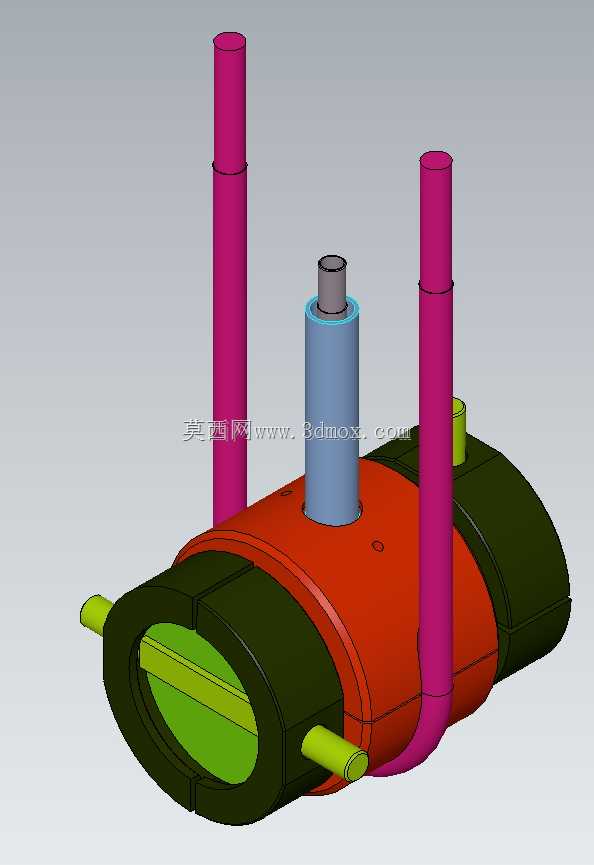

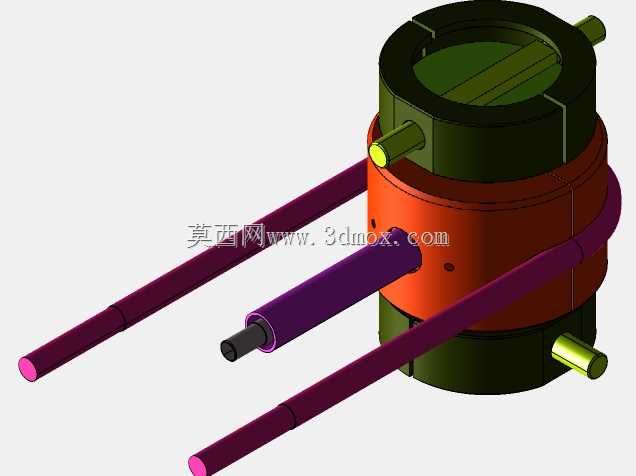

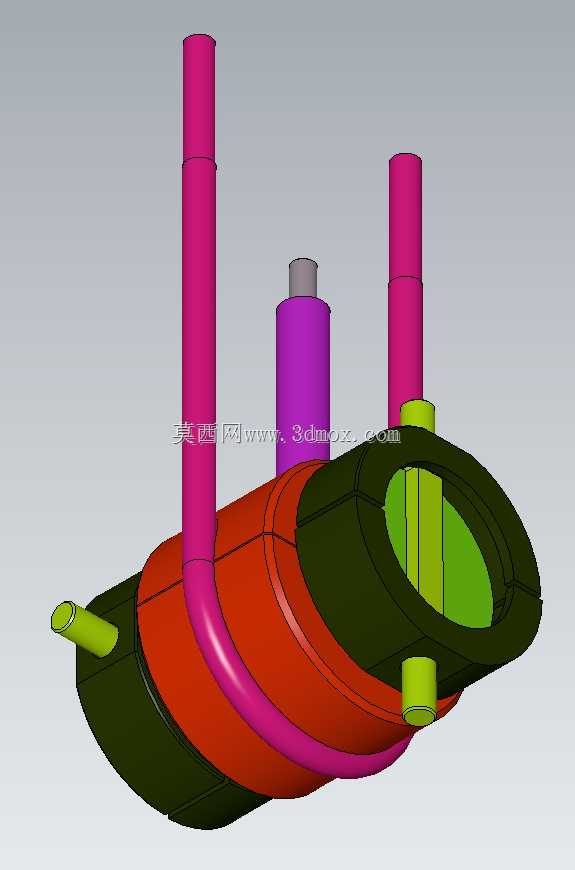

　　不会出现局部缺脂干磨的情况。上方的三根立式管路，其中两根同管径的紫红色管路是悬挂安装的导向定位管，安装时可以穿装定位拉杆，将整个轴承组件吊挂在钻进设备的进给滑架上，管路的长度和管径匹配常规滑架的安装孔距，不需要额外做转接件就能完成固定；中间的蓝灰色管路是主润滑回路的稳压接口，当注脂压力过高时，可以通过这个接口溢出多余润滑脂，避免密封件因为压力过高出现破损。整个壳体的外形做了圆弧过渡处理，没有尖锐的棱角，在井下狭窄空间安装时不会剐蹭作业人员的防护装备，同时壳体外部的加强筋沿着受力方向布置，在钻杆钻进产生径向跳动时，壳体可以承受足够的径向载荷，不会出现开裂变形。从结构设计思路来看，这套轴承没有采用集成式的密封轴承结构，

　　而是采用分体式的组件设计，所有易损的密封件、摩擦衬套都可以单独拆卸更换，在井下作业现场不需要整体拆解设备就能完成维护，大幅降低了设备停机维护的时间。安装时需要注意，两侧的注脂接口要对齐钻杆螺旋槽的起始位置，保证润滑脂可以顺着螺旋槽顺利输送到整个接触段，悬挂拉杆穿装后要做双螺母防松处理，避免钻进过程中的振动导致拉杆松动，影响轴承的定位精度。和普通的悬挂轴承相比，这套结构专门针对螺旋钻具的作业特性做了润滑路径的适配，不需要额外加装润滑分配阀就能实现全接触面的均匀润滑，整体结构紧凑，安装占用空间小，既可以用在小型手持式螺旋钻探设备上，也可以通过加装转接法兰适配大型固定式钻进钻机的进给机构。在实际作业过程中，

　　轴承的内圈衬套采用自润滑材质配合外部注脂的双重润滑结构，即使出现短暂的注脂中断，衬套自身的自润滑层也能维持短时间的正常运转，给作业人员留出处理故障的时间，不会直接出现抱死卡钻的情况。壳体两端的墨绿色端盖采用快拆式卡扣结构，更换内部衬套时不需要完全拆掉所有连接螺栓，只需要松开卡扣就能打开端盖取出衬套，大幅提升了现场维护的效率。
