多环框架式万向陀螺仪机械结构

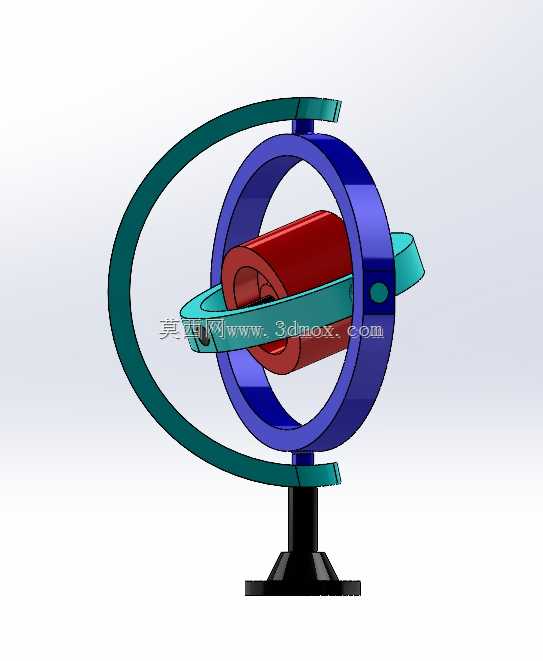

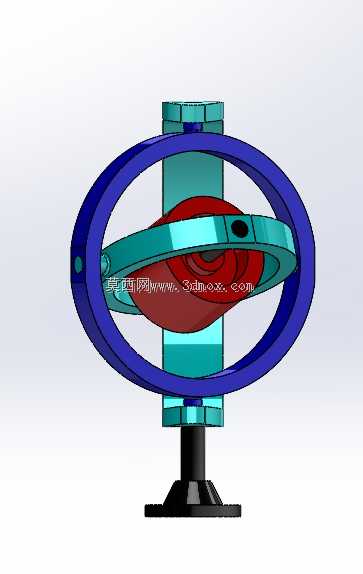

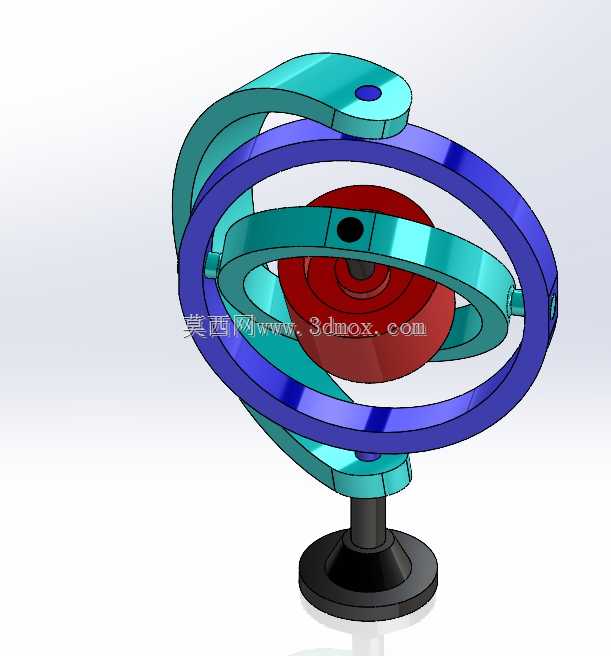

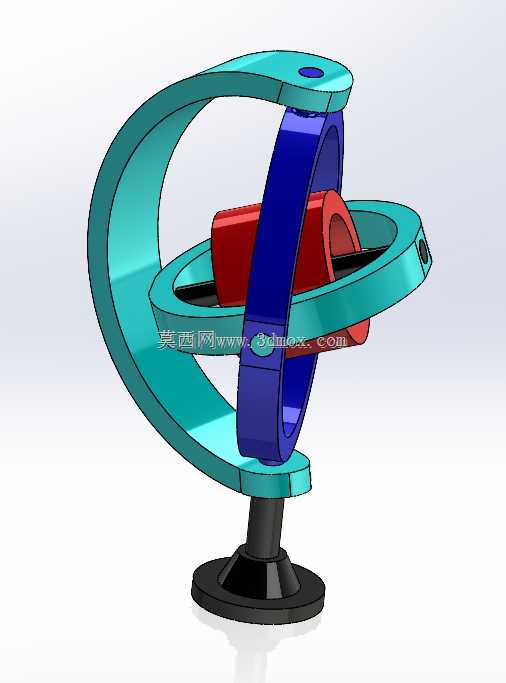

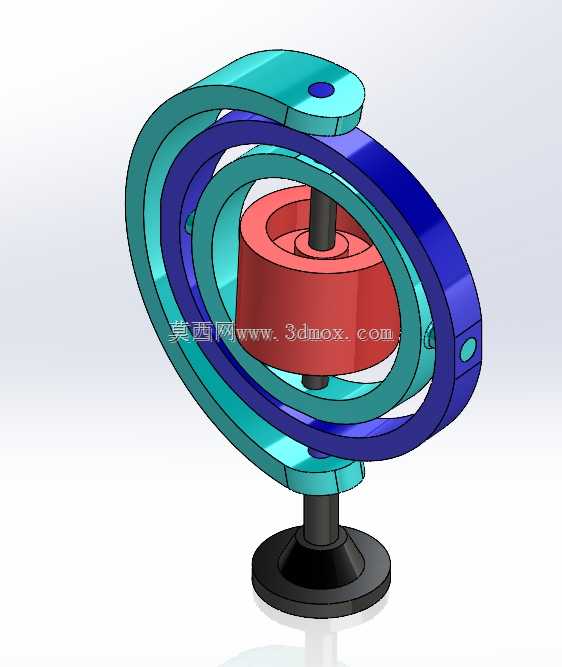

　　这套万向陀螺仪结构，核心采用三层正交环架的经典机械布局，最内侧的红色回转体为转子安装位，中间蓝色环架为内环、外侧青绿色环架为外环，三层环架的回转轴两两垂直，交汇于整个结构的几何中心，搭配底部黑色锥形支撑座与圆形安装底盘，可实现绕三个正交轴的自由转动，不受基座姿态变动的干扰。在实际工程场景中，这类机械陀螺仪最早应用于航海舰船的航向保持，后续延伸至航空飞行器的姿态基准、矿山掘进设备的方位导向、轨道交通车辆的运行姿态监测，甚至早期战术导弹的惯性制导单元中，核心作用是在载体存在颠簸、转向、倾斜等复杂运动状态时，依托高速转子的定轴性，输出稳定的方位参考基准，同时可通过各环架的转角变化，检测载体的瞬时角速度参数，

　　为运动控制系统提供核心的姿态反馈数据。从设计逻辑来看，三层环架的轴系配合均采用小间隙滑动配合设计，既保证各环架转动时无卡滞，又将径向窜动控制在微米级，避免因配合间隙过大导致转子回转中心偏移，影响测量精度；每个环架的截面均做了等刚度优化，在保证环架自身抗扭、抗弯强度的前提下，尽可能降低环架自身重量，减少环架转动惯量对转子定轴性的干扰，环架上预留的小孔为配重调节孔，装配时可通过加装不同重量的配重块，将整个转动组件的质心精准调整到三轴交汇点，消除重力不平衡带来的进动误差。底部支撑座采用上窄下宽的锥形结构，搭配大直径圆形底盘，可直接通过螺栓固定在设备安装平台上，安装时需保证底盘上平面的水平度误差不超过0.1度，

　　避免初始安装倾斜带来的系统误差；整个结构的安装边界需预留足够的转动空间，以外环最大回转半径为基准，周边至少留出15%的余量，防止环架转动时与周边设备部件发生碰撞干涉。在实际选型应用时，这类纯机械结构的陀螺仪相比MEMS电子陀螺仪，抗强电磁干扰、抗冲击振动的能力更强，在强电磁环境、高冲击的工矿场景下仍能稳定工作，不会出现电子传感器信号漂移、失锁的问题；设计时各环架的转轴位置均预留了传感器安装位，可加装角度编码器，实时采集各环架的转角数据，将机械姿态信号转化为电信号传输给控制系统，实现姿态数据的实时采集与反馈。需要注意的是，这类结构的转子部分需根据应用场景的精度要求选择合适的转速，高精度场景下转子通常采用动压气浮轴承支撑，

　　转速可达每分钟数万转，进一步降低摩擦阻力带来的误差，而教学演示场景下可采用普通深沟球轴承，降低加工与装配成本，同时满足演示功能需求。整个结构的所有棱角均做了倒圆角处理，既避免装配时锐边划伤操作人员，也减少应力集中，提升环架在长期交变载荷下的结构强度，避免出现疲劳断裂的问题。
