固定式健身自行车底盘结构三维设计

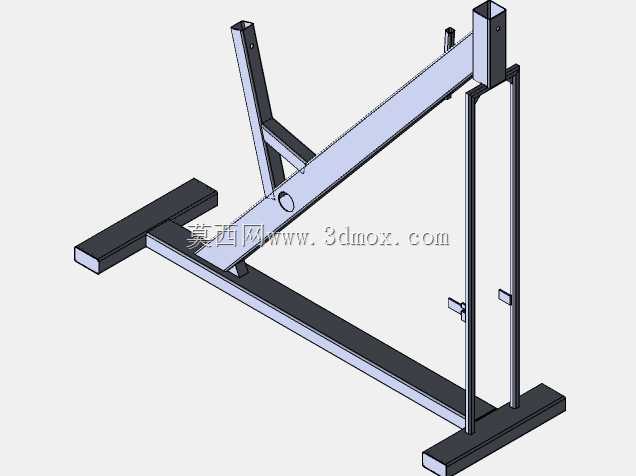

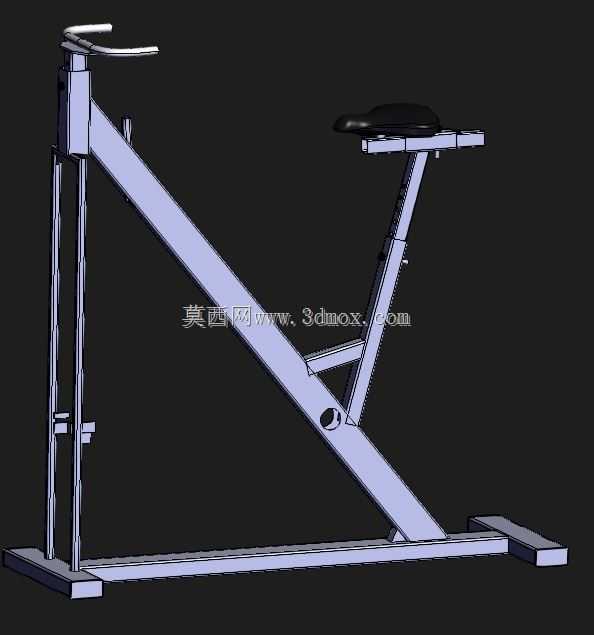

　　本次呈现的固定式健身自行车底盘结构，主要面向商用健身房、社区健身中心、家庭健身场景的有氧训练设备开发需求，作为固定骑行锻炼设备的核心承载基体，当前完成的结构部分可独立承担骑行过程中的全部载荷传递与姿态支撑功能，后续仅需补充制动阻尼模块、调节拨杆组件即可形成完整可用的整机产品。从实际使用场景来看，这类固定骑行设备不需要考虑路面行驶的转向、避震需求，所有结构受力均来自使用者坐姿下的踩踏作用力、上下车时的侧向偏载，以及车把握持时的横向推力，因此底盘结构的刚性设计优先级远高于轻量化需求。从结构设计思路上，整体采用斜梁式主承载架构，主支撑梁采用矩形截面型材焊接成型，从底部前端的立管安装位斜向延伸至后部的鞍座安装支架，形成稳定的三角受力结构，

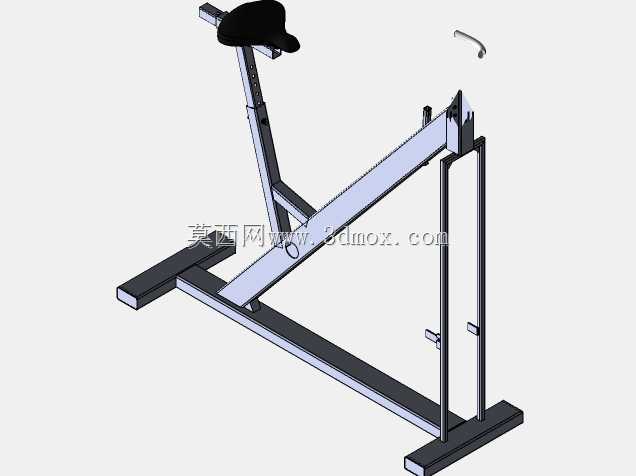

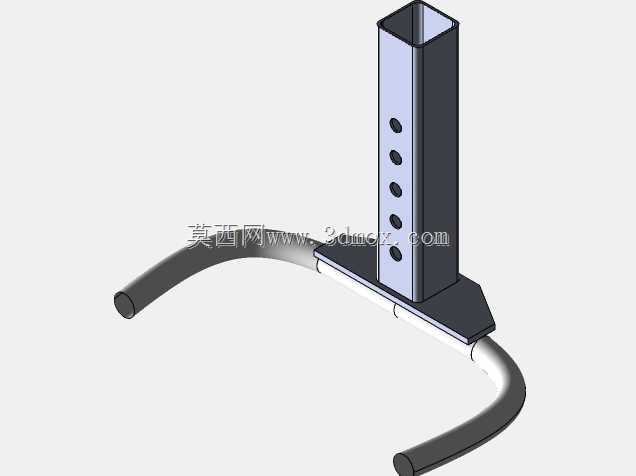

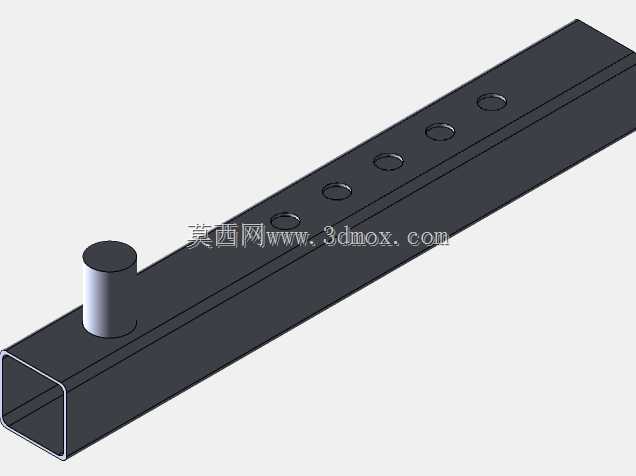

　　相比传统菱形车架减少了不必要的管材拼接，在保证整体刚性的前提下简化了焊接工序，降低生产加工的成本。底部支撑采用前后横向布置的落地支脚，支脚长度经过受力核算，可覆盖使用者踩踏时的前后倾覆力矩边界，即使在站姿骑行、左右重心偏移的工况下，也不会出现设备侧翻或翘边的问题，支脚底部预留有防滑垫安装槽位，可搭配橡胶防滑垫进一步提升与地面的摩擦力，适配瓷砖、木地板、地胶等不同健身场地的地面材质。前部立管结构采用双层套管设计，内管与外管之间预留有调节间隙，可通过快拆结构实现车把高度的多档位调节，适配不同身高、臂长的使用者握持需求，立管与主斜梁的连接位置采用满焊工艺，同时在焊缝处增加三角形加强筋片，抵消骑行过程中车把位置受到的反复交变载荷，避免长期使用后出现焊缝开裂的问题。鞍座安装支架采用可滑动调节的导轨结构，支架与主斜梁后部的连接位置设置有多个定位孔位，可实现鞍座前后位置、高度的双向调节，满足不同腿长使用者的骑行姿态调整需求，导轨与支架之间采用耐磨衬套配合，减少调节过程中的磨损，提升结构的使用寿命。从安装边界尺寸来看，整体底盘的横向宽度控制在600mm以内，纵向长度控制在1100mm左右，整体占用地面面积不足0.7平方米，可在有限的健身场地内密集排布，适合健身房多设备同时布置的需求，整体结构的最低落地高度为50mm，最高的鞍座安装基准面高度可在800mm至1100mm区间调节，车把安装基准面高度可在900mm至1200mm区间调节，

　　可覆盖身高150cm至190cm的成年使用者的骑行姿态需求。结构设计过程中，所有管材的壁厚均经过载荷仿真校核，主承载斜梁采用2.5mm壁厚的矩形钢管，前部立管、后部鞍座支架采用2mm壁厚的钢管，在保证150kg最大承载重量的前提下，尽可能控制整体结构的自重，方便设备的搬运与位置调整。所有焊接位置均预留了焊后打磨的工艺余量，焊接完成后可通过打磨处理去除焊渣与焊瘤，方便后续的表面喷塑工序，提升产品的外观质感。当前结构未包含制动阻尼模块与档位调节拨杆，后续开发时可在前部立管与底部主横梁之间预留的安装位上，加装磁控阻尼轮或者摩擦式制动结构，通过拨杆调节阻尼大小，实现不同运动强度的骑行训练需求，主斜梁中部预留的圆形安装孔位，

　　可用于固定阻尼模块的安装支架，不需要额外在主梁上打孔焊接，减少后续改装的加工工作量。从实际使用的功能特性来看，该底盘结构完全摒弃了传统健身自行车的复杂传动外壳设计，所有承载结构外露，一方面降低了生产加工的成本，另一方面也方便后期的维护与检修，出现结构松动、部件损坏时可直接观察到故障位置，不需要拆解大量外壳覆盖件。结构的所有连接位置均采用标准化的紧固件设计，所用螺栓、螺母均为通用标准件，后期维护更换时不需要定制特殊配件，降低设备的全生命周期使用成本。在结构细节处理上，所有管材的端面均做了封堵处理，避免使用过程中内部进入灰尘、积水造成管材锈蚀，所有棱角位置均做了圆角倒钝处理，避免使用者上下车时被尖锐边角磕碰划伤，符合健身器材的安全设计规范。
