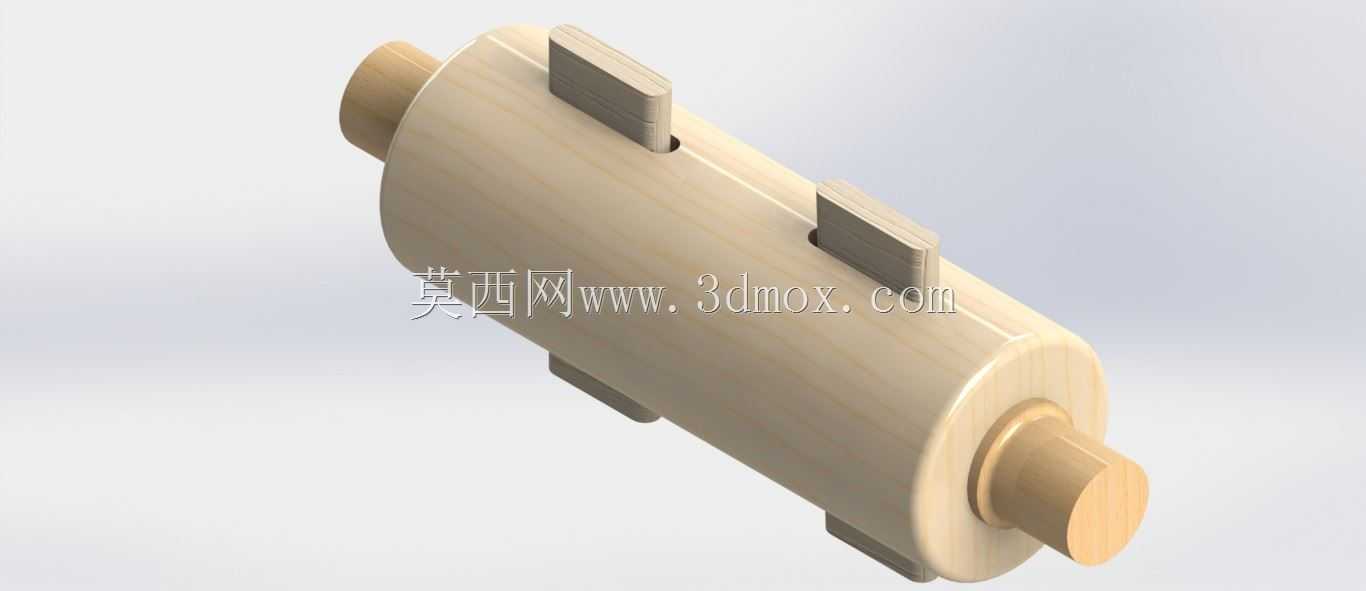

CA6140机床用套筒开口销连接接头结构

　　在普通卧式车床的进给传动与主轴辅助连接结构中，这类带开口销定位的套筒接头是承担扭矩传递、轴向定位的核心小尺寸部件，常应用在CA6140这类通用车床的挂轮架、进给箱输出端与光杠/丝杠的衔接位置，也可用于溜板箱内部的小行程传动副连接，替代传统的平键加锁紧螺母的组合结构，在小扭矩、需要频繁拆装调整的传动节点上优势明显。从实际使用场景来看，这类接头不需要额外加工键槽，依靠套筒本体上的三个均布凸台与配合件的凹槽嵌合传递周向扭矩，同时通过径向的开口销孔穿入开口销完成轴向限位，避免套筒在往复进给、正反转切换的工况下出现轴向窜动，相比传统键连接，这种结构的拆装效率更高，不需要额外的拉马、拔键器等工具，日常设备维保调整挂轮配比、检修进给传动链时，只需要拔出开口销就能直接抽出套筒，大幅缩短设备停机维保的时间。

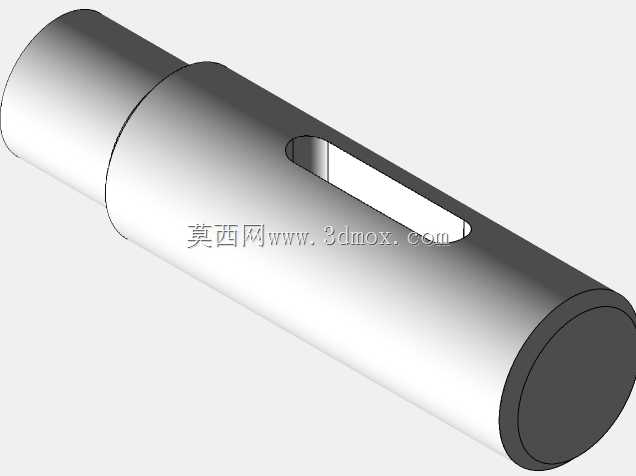

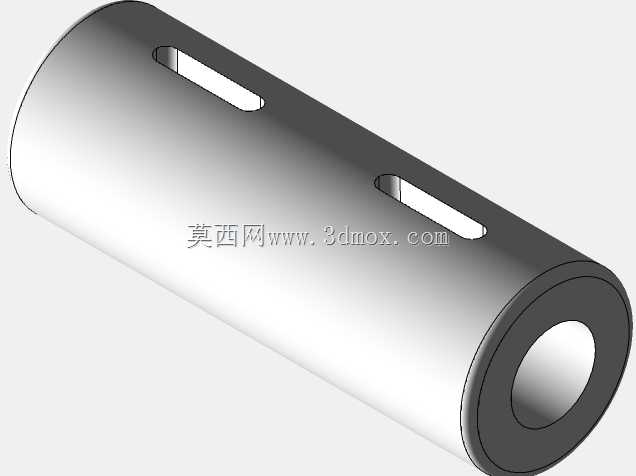

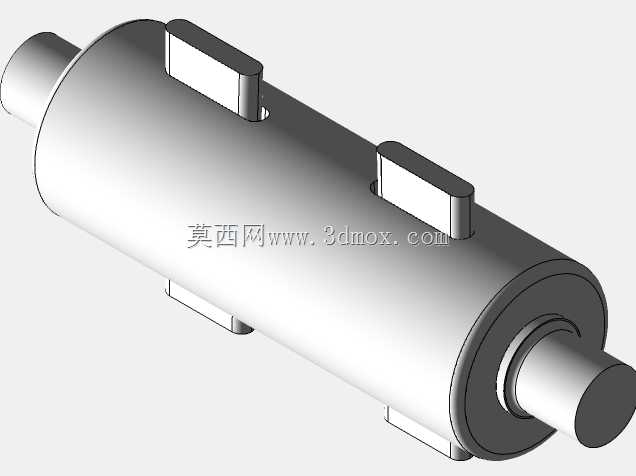

　　从设计思路层面拆解，这个套筒接头的主体采用等直径空心圆柱结构，两端的轴颈做了小直径的缩径处理，缩径段的直径比主体筒身小12%左右，长度控制在配合件安装孔深度的90%，既保证插入配合件后的同轴度定位精度，又避免轴颈过长导致装配时出现卡滞。筒身外圆上的三个凸台采用等距120°均布设计，凸台的径向高度控制在3mm，宽度与配合凹槽的宽度采用H7/h6的间隙配合，凸台的轴向长度覆盖整个配合接触段，保证扭矩传递时的接触面积足够，不会因为局部应力集中导致凸台崩裂。开口销的安装孔设置在筒身靠近其中一端缩径轴颈的位置，孔的轴线垂直于套筒的中心轴线，孔的位置避开三个凸台的分布区域，避免开孔破坏凸台的结构强度，同时开孔位置距离套筒端面的距离控制在15mm，保证开口销穿入后，销脚掰开后不会干涉相邻的传动部件转动。

　　从安装边界与尺寸适配的角度看，这类套筒接头的主体外径需要与配合的传动套内径保持基孔制间隙配合，整体长度要满足两端缩径轴颈分别插入两个对接传动件的孔内后，筒身的凸台完全嵌入两个传动件的对接凹槽内，不会出现凸台半搭接的情况，否则传动时会出现冲击异响，甚至打坏凸台结构。开口销的选型需要与开孔直径匹配，销的长度要保证穿入后两端销脚能完全掰开贴在套筒外圆面上，不会因为销脚过长刮蹭周边的箱体壁或者其他转动零件。在实际建模过程中，这类结构需要重点关注凸台与筒身的过渡圆角，所有凸台的根部都做了R1的圆角过渡，避免热处理或者长期受交变扭矩时出现应力集中开裂的问题，两端缩径轴颈与筒身的衔接位置也做了R0.5的退刀圆角，既方便车削加工时退刀，也能减少装配时的锐角刮伤。

　　在实际工况验证中，这类结构适用于传递扭矩不超过150N·m的传动节点，因为凸台的接触面积相比整周平键更小，不适合大扭矩的主轴传动场景，但在进给传动这类低扭矩、需要频繁拆装调整的位置，其结构简单、加工成本低、维保便捷的优势就非常突出，不需要在配合轴上加工键槽，降低了轴类零件的加工难度，也避免了键槽导致的轴截面应力集中问题，长期使用后如果出现凸台磨损，只需要更换套筒接头即可，不需要更换整根传动轴，大幅降低了设备的后期维护成本。建模时需要注意三个凸台的位置度公差，保证120°均布的误差不超过0.02mm，否则装配时会出现凸台无法对齐凹槽的问题，开口销孔的位置度也要保证与套筒轴线垂直，避免穿销时出现卡滞，两端缩径轴颈的同轴度公差控制在0.01mm以内，保证装配后传动的同轴度，减少转动时的径向跳动。
