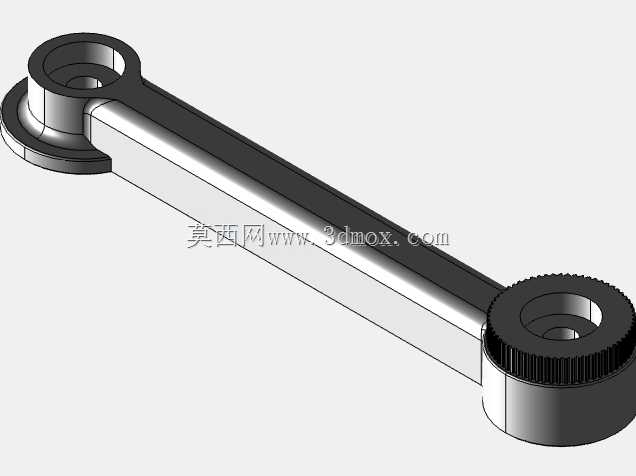

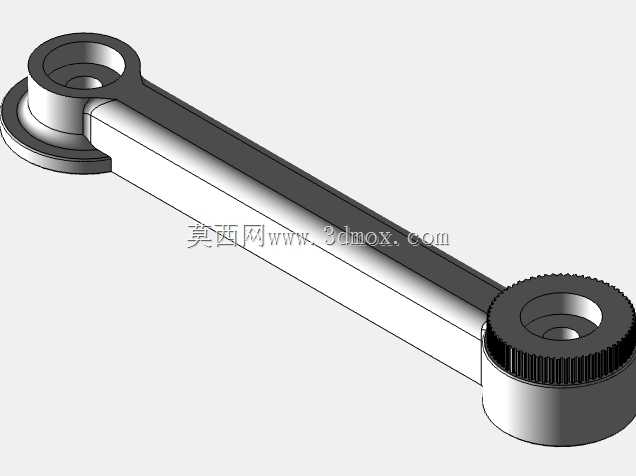

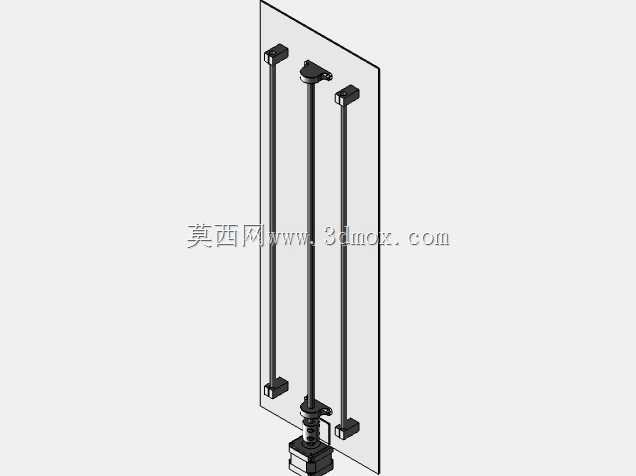

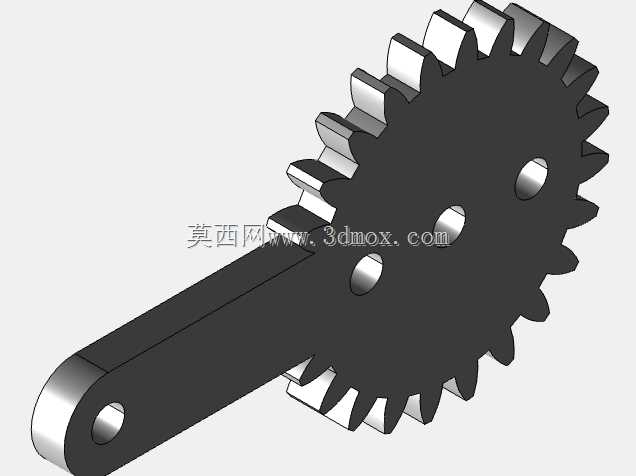

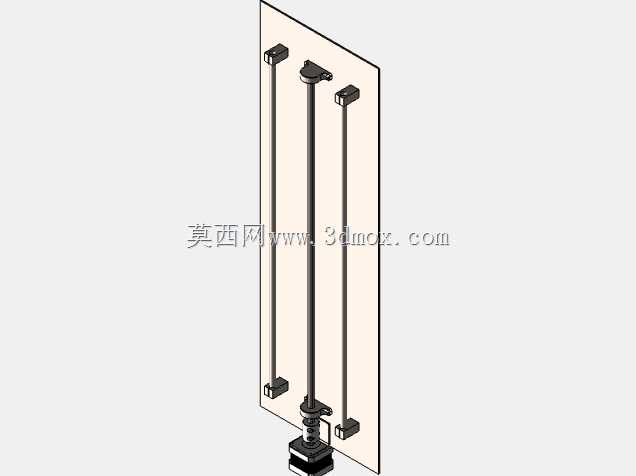

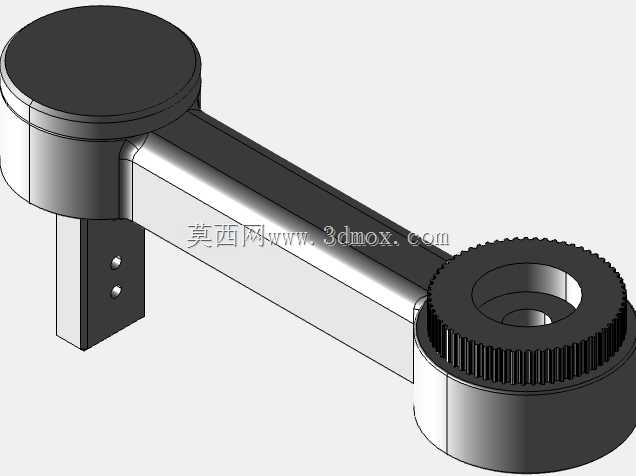

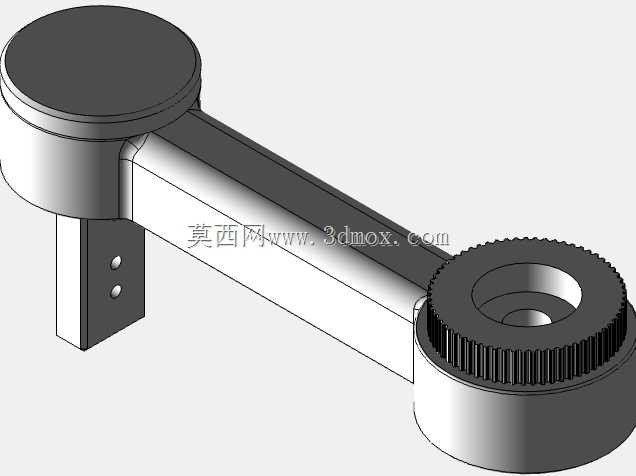

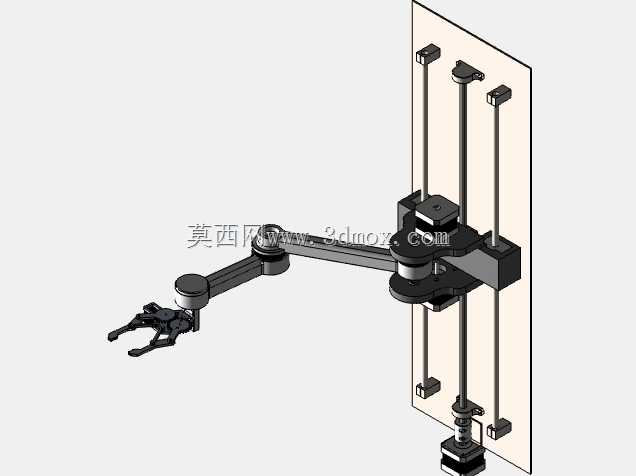

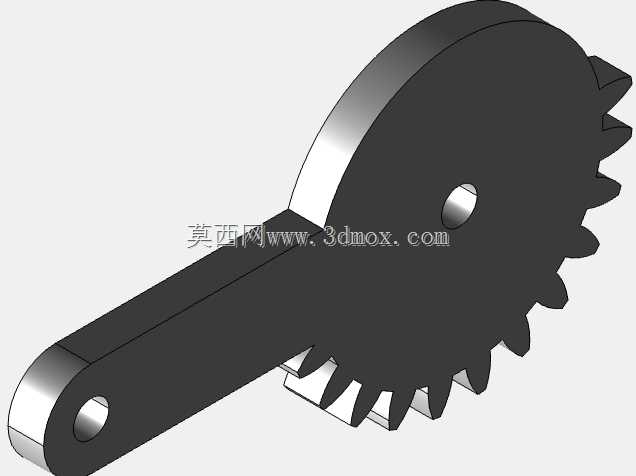

从结构细节来看,夹臂两端的安装孔位做了差异化的功能设计:直径更大的一端是与小臂输出轴的连接端,孔位周边做了加厚的凸台结构,用来抵消轴孔配合面的接触应力,避免长期往复摆动下孔位出现磨损扩孔的问题,凸台外侧的滚花纹理并非装饰结构,而是用来配合锁紧压环,增大接触面摩擦力,防止臂体与输出轴之间出现相对转动的打滑隐患;直径更小的一端是末端执行器的安装端,孔位精度直接决定末端法兰的同轴度,设计时这里的形位公差要求比传动端高一个等级,孔壁与安装轴的配合选用过渡配合,既保证安装时的定位精度,也方便后期维护时的拆装更换。在桌面级轻载工业机器人的传动链路里,夹臂是连接小臂关节与末端执行器的核心受力构件,这款夹臂结构专门适配水平多关节SCARA设备的传动需求,常见于3C电子装配、小零件分拣、精密点胶、螺丝锁付这类对重复定位精度要求较高的工位场景。不同于重载工业机器人的粗壮铸钢臂体,这类SCARA夹臂的设计全程围绕轻量化与刚性平衡展开,毕竟SCARA设备的核心优势就是水平方向的快速往复运动,臂体自重每增加一点,关节伺服的负载惯量就会同步抬升,直接影响设备的加减速响应速度与长期运行的定位稳定性。

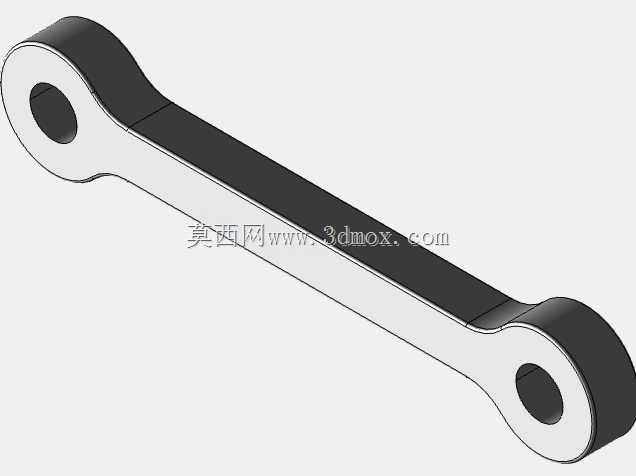

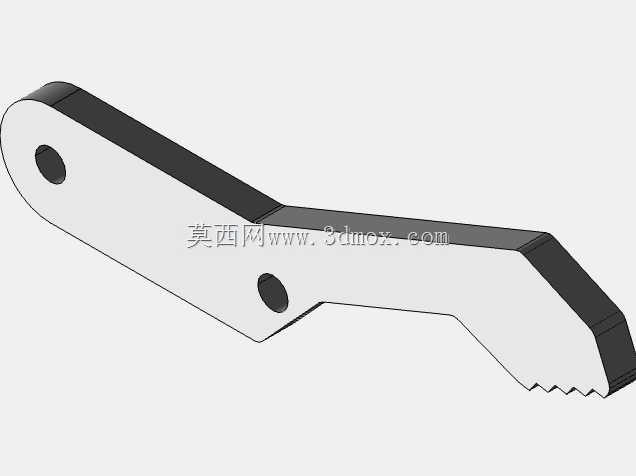

臂身主体采用变截面的长杆结构,靠近传动端的截面厚度更大,顺着臂身向末端方向逐渐收窄,这种设计是基于悬臂梁的受力分布逻辑做的优化——越靠近固定端的位置弯矩越大,需要更高的截面惯性矩来抵抗弯曲变形,越靠近末端弯矩越小,适当缩减截面尺寸可以有效降低臂体整体重量,同时不会带来额外的形变风险。臂身的上下平面做了平整化处理,一方面是方便加工时的装夹定位,减少铣削加工的工序余量,另一方面平整的臂身表面也方便后期布设末端气管、传感器线缆的时候,用线卡固定走线,避免设备高速运动时线缆晃动剐蹭周边结构。

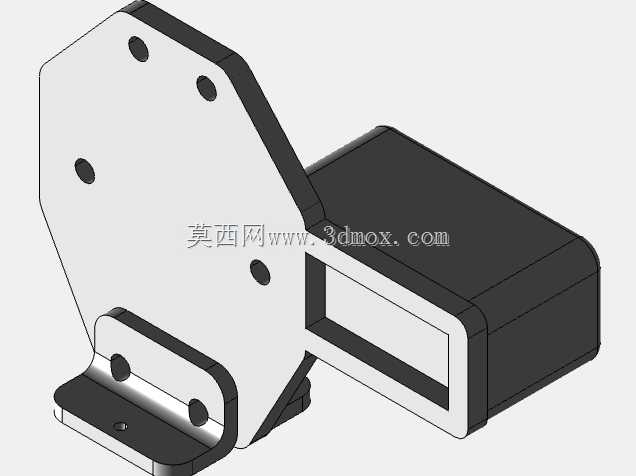

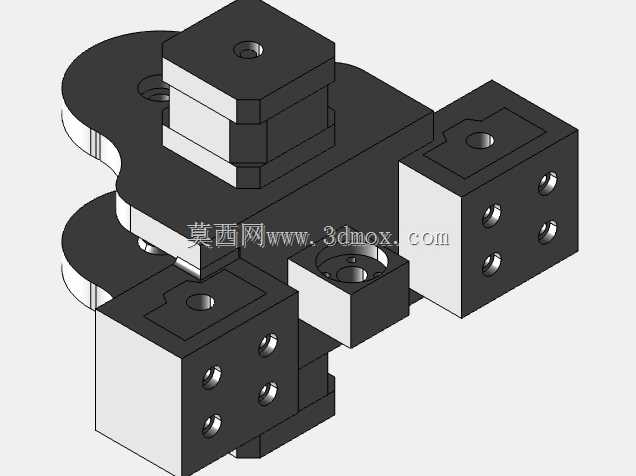

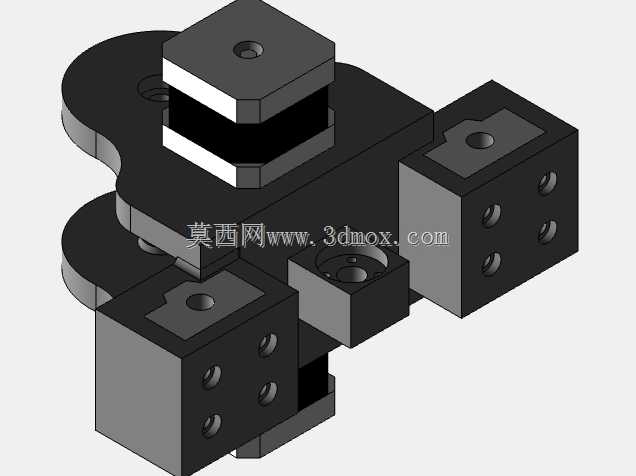

从安装边界来看,这款夹臂的传动端安装孔深度与小臂输出轴的轴伸长度完全匹配,安装后臂体端面与关节壳体之间预留了0.5mm的间隙,既不会因为间隙过大导致轴端锁紧后臂体出现窜动,也不会因为间隙过小导致臂体转动时与关节壳体发生摩擦干涉;末端安装孔的端面做了沉台设计,用来容纳末端法兰的定位凸台,安装后末端执行器的安装面与臂身端面完全贴合,不会出现倾斜错位的问题。在实际工况适配性上,这款夹臂的结构设计充分考虑了SCARA设备的运动特性,臂体的重心位置经过调校,尽量靠近传动端的回转中心,以此降低关节电机的偏载力矩,当设备以最高速度做水平往复运动时,臂体自身的惯性力不会导致末端出现明显的振动抖振,能够保证末端执行器的重复定位精度控制在0.02mm以内,满足精密装配类工位的工艺要求。
不同于焊接类机器人的臂体需要承受大扭矩的冲击载荷,SCARA夹臂的受力主要来自水平方向的往复惯性力与末端负载的静弯矩,因此臂身内部不需要做额外的加强筋结构,实心变截面的杆体结构已经足够满足刚性要求,同时还能简化加工工艺,降低零件的制造成本。在装配调试环节,这款夹臂的两个安装孔位的平行度公差经过严格管控,安装后两端轴的轴线平行度误差控制在0.01mm以内,避免因为孔位歪斜导致关节转动时出现卡滞,或者加速关节轴承的异常磨损。另外臂体表面没有多余的凸起结构,所有棱边都做了R2的倒角处理,既可以去除加工后的毛刺锐边,避免装配调试时划伤操作人员,也能减少设备高速运动时的风阻,降低运动过程中的噪音。在实际产线应用中,这类夹臂通常搭配铝合金材质做表面硬质阳极氧化处理,在保证整体重量较轻的前提下,表面硬度可以达到HV400以上,具备不错的耐磨性能,能够适应电子制造车间长期连续运行的工况要求,不需要频繁更换维护。
