CA6140车床配套散热风扇结构设计

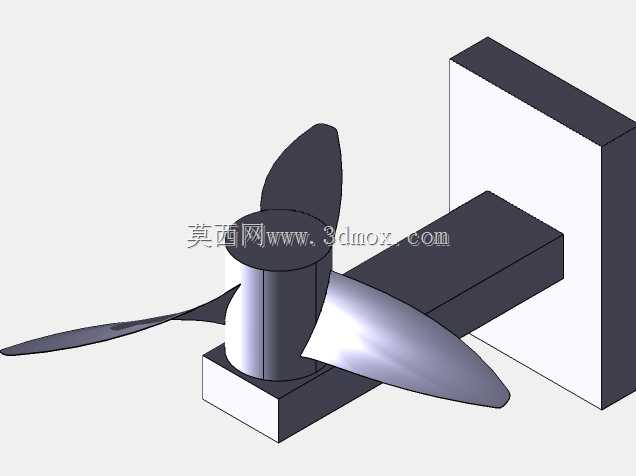

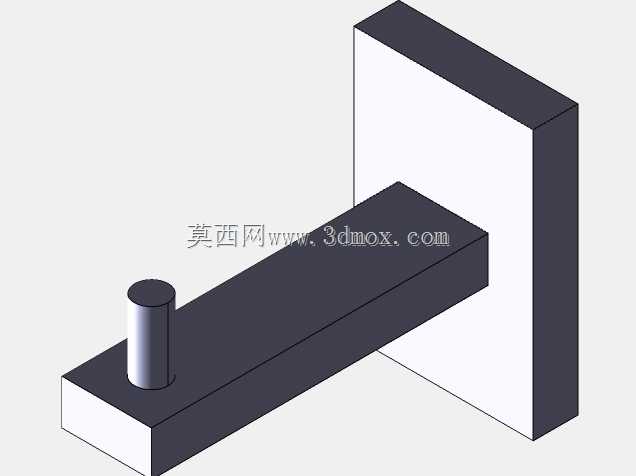

　　在普通卧式车床的长时间连续切削作业场景中，主轴箱、进给箱内部的齿轮、轴承等传动部件会因持续摩擦、负载做功产生大量热量，若热量无法及时散出，会导致箱体内润滑油黏度下降、传动件热变形量增大，直接影响加工精度与部件使用寿命，配套的散热风扇正是为解决这一问题设计的风冷核心部件。这款适配CA6140车床的风扇结构，在设计阶段优先考虑了车床内部的安装空间限制，安装基座采用L型折弯式结构，垂直安装面可直接通过螺栓固定在主轴箱侧部的预设安装位上，水平伸出段用于承载风扇转轴与驱动组件，整体安装边界严格匹配CA6140主轴箱侧壁的安装孔位间距，无需对原有箱体结构进行二次打孔改造，适配性较强。从功能特性来看，该风扇采用直驱式结构，转轴直接与驱动端连接，

　　省去了中间皮带传动或齿轮传动的冗余结构，既降低了传动过程中的能量损耗，也减少了传动环节带来的振动与噪音，运行时的振动幅值控制在车床运行允许的范围内，不会因风扇自身振动影响刀具切削的稳定性。扇叶的曲面角度经过反复校核，在额定转速下可形成定向的气流束，气流直接对准主轴箱内部的轴承安装位与齿轮啮合区域，可将箱体内积聚的热空气通过箱体的散热格栅快速带出，让箱体内的工作温度维持在润滑油与传动件的适宜工作区间内。设计过程中，安装基座的厚度经过强度校核，在风扇全速运行产生的径向载荷与车床自身的切削振动共同作用下，基座的形变量控制在0.02mm以内，不会出现悬臂下沉导致的扇叶剐蹭箱体的问题；转轴与基座的连接位置设置了含油轴承衬套，可长期免维护运行，

　　适配车床加工车间多粉尘、多油污的复杂工况，衬套的密封结构可阻挡切削粉尘、油污进入转轴摩擦副，延长部件的更换周期。从实际应用的角度出发，该风扇的供电接口与CA6140车床原有电气柜的预留供电端口完全匹配，安装时可直接接入原有控制回路，与车床主轴启动实现联动，车床启动运行时风扇同步开始散热，车床停止运行后风扇延时关闭，可带走停机后箱体内的残余热量，避免热量积聚在箱体内部加速密封件的老化。不同于通用型工业散热风扇，这款结构完全针对CA6140车床的内部空间布局做了适配，水平悬臂的长度经过精准计算，扇叶旋转时的外轮廓与箱体内壁、周边传动部件的安全间隙保持在15mm以上，既不会出现运动干涉，也能让气流覆盖范围最大化覆盖发热核心区域。

　　在建模过程中，所有安装孔位的尺寸、位置度公差都严格遵循车床原有安装基准，基座的安装面平面度公差设置为0.01mm，保证安装后风扇转轴的垂直度符合要求，避免长期运行出现转轴偏磨的问题；扇叶的做了动平衡校核，每个扇叶的重量差控制在0.5g以内，降低高速旋转时的离心振动。在机床改造与日常维护场景中，该结构可直接作为原厂风扇的替换件使用，无需额外加工转接件，安装流程简单，普通设备维护人员即可完成更换作业；结构的所有零部件都采用常见的金属加工工艺即可生产，基座采用钢板折弯焊接后去应力处理，转轴采用标准圆钢磨削加工，扇叶采用冲压成型工艺，整体加工成本较低，适合车床运维过程中的批量替换使用。实际运行过程中，该风扇可将CA6140车床连续运行4小时后的主轴箱外壁温度降低8-10摄氏度，有效减少因热变形导致的加工尺寸漂移问题，在精加工工序中可明显提升零件的尺寸合格率，同时降低润滑油的高温老化速度，延长润滑油的更换周期，减少设备日常维护的成本投入。
