这套张紧组件主要适配普通卧式车床的进给传动链路,在车床溜板箱的齿轮齿条传动副中承担间隙消除与张紧力维持的核心作用,熟悉车床维修与改装的从业者都清楚,车床长期运行后,溜板箱内的小齿轮与床身齿条的啮合间隙会因磨损逐步增大,直接导致进给窜动、车削端面出现震纹、纵向进给定位失准等问题,严重时还会出现打齿故障,这套组件就是针对该痛点设计的张紧调节结构。

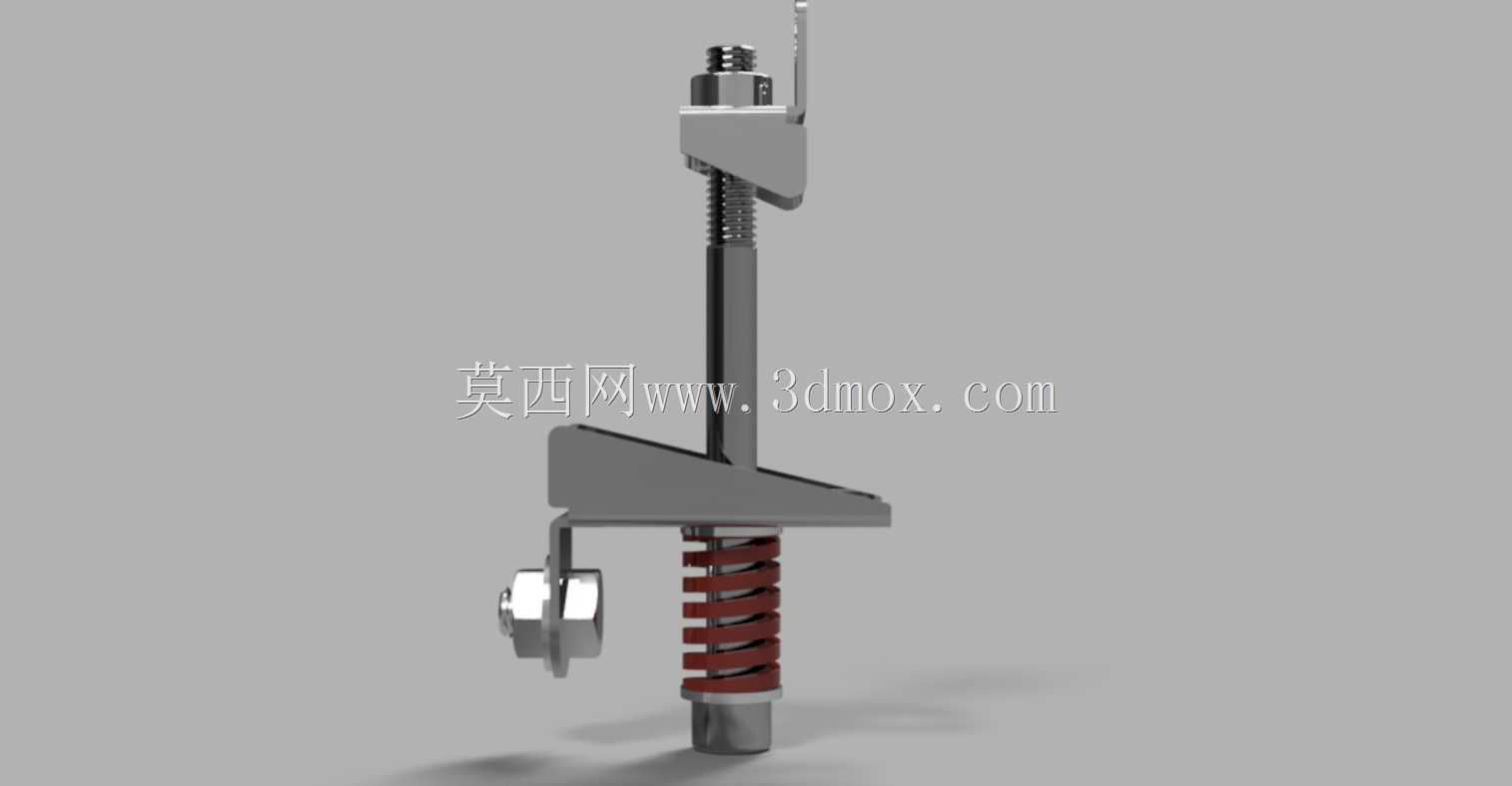

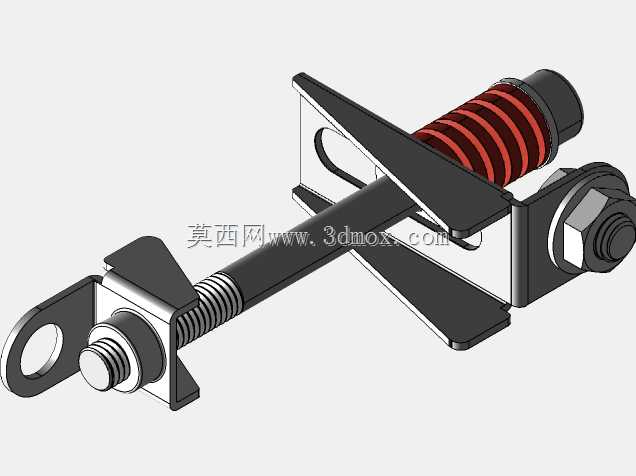

从结构组成来看,整套组件包含导向立柱、调节拨叉、压缩弹簧、锁紧螺母、偏心销轴、小齿轮安装座几个核心部分,导向立柱采用阶梯轴结构设计,下段直径适配溜板箱箱体的预制安装孔,安装时直接插入箱体对应孔位即可完成径向定位,上段加工有三角外螺纹,用于配合锁紧螺母实现张紧力的预紧调节;调节拨叉采用悬臂式结构,叉口位置卡接在小齿轮轴的轴承座外侧,拨叉的滑移衬套与导向立柱采用间隙配合,可沿立柱轴向顺畅滑动,避免张紧调节过程中出现卡滞。
压缩弹簧套置在导向立柱下段,位于拨叉下端面与箱体安装孔的台阶面之间,弹簧的线径、有效圈数经过匹配计算,静态预紧状态下可提供80-120N的持续顶推力,这个力值区间既可以保证小齿轮始终与齿条保持无侧隙啮合,又不会因压力过大导致齿轮齿面磨损加剧,弹簧两端均做了并圈磨平处理,端面垂直度控制在0.1mm以内,避免长期受压后出现偏斜导致张紧力偏移。
锁紧螺母采用细牙螺纹设计,螺距1.5mm,调节精度更高,螺母外侧加工有径向锁紧孔,可配合紧定螺钉实现锁止,防止设备运行过程中因振动出现螺母松动导致张紧力失效;偏心销轴用于小齿轮轴的初始位置微调,偏心量设计为2mm,可在弹簧张紧行程不足时,通过转动销轴调整小齿轮的初始啮合位置,补偿齿条与齿轮的累计磨损量,延长传动副的使用寿命。
实际安装过程中,需要先将导向立柱压入溜板箱的对应安装孔,保证立柱轴线与齿条齿面的垂直度误差不超过0.05mm/100mm,再依次套入弹簧、拨叉组件,将小齿轮轴穿入拨叉的安装孔内,转动小齿轮确认与齿条啮合顺畅无卡滞之后,逐步旋紧上端的锁紧螺母,一边转动手轮感受溜板移动的阻力,一边调整螺母位置,直到溜板全程移动无卡顿、反向转动手轮时空程量控制在0.03mm以内,最后拧紧紧定螺钉锁死螺母位置即可。
这套结构除了应用在普通卧式车床的进给传动外,也可移植到其他采用齿轮齿条传动的数控设备上,比如数控雕刻机的龙门移动传动、等离子切割机的纵向进给机构,只需要根据对应设备的齿轮模数、传动负载调整弹簧的刚度参数、导向立柱的长度尺寸即可适配;相比传统的刚性顶紧结构,这种弹簧张紧的结构可以自动补偿传动过程中的热变形量,设备长时间运行导致传动部件温升膨胀时,弹簧可通过微量压缩抵消膨胀量,避免出现卡滞、过载等问题。
从设计细节来看,拨叉与小齿轮轴承座的接触位置设计有可拆卸的耐磨铜垫,铜垫厚度2mm,磨损后可直接更换,无需更换整个拨叉零件,降低后期维护成本;导向立柱的表面做了淬火处理,硬度达到HRC45-50,表面粗糙度Ra0.8,保证拨叉长期滑移后不会出现明显的磨损台阶,维持张紧动作的顺畅性;弹簧采用65Mn材质制作,经过回火定型处理,长期压缩状态下的松弛率控制在3%以内,可保证设备连续运行12000小时以上无需调整张紧力。
在安装边界方面,整套组件的安装占用空间较小,导向立柱总长度120mm,最大外径20mm,拨叉的最大回转半径45mm,适配的小齿轮模数范围为1.5-2.5mod,对应的齿条安装基准面到溜板箱安装面的距离范围为60-80mm,安装时不需要对原有溜板箱箱体做大范围改动,仅需要在对应位置钻铰一个φ20的安装孔即可完成加装,非常适合老旧车床的数控改造、磨损维修场景使用,不需要更换整套齿条与齿轮,仅通过加装该张紧组件即可消除传动间隙,恢复设备的进给精度,改造成本仅为更换传动副成本的15%左右,性价比优势十分明显。
实际使用过程中需要注意,弹簧的预紧力并非越大越好,若预紧力过大,会导致齿轮与齿条的齿面接触应力超过许用值,加速齿面磨损,甚至出现齿面胶合的问题,调节时需要配合百分表检测反向间隙,将反向间隙控制在设备要求的精度范围内即可;另外定期检查锁紧螺母的锁止状态,尤其是设备进行重切削加工之后,及时确认螺母无松动,避免张紧力失效导致加工精度下降。
