小型卧式引脚安装式变压器结构设计

　　这款小型变压器的结构设计，首先要匹配低压控制回路的实际使用需求，在机床电控柜、小型工控设备内部的狭窄安装空间里，这类元件往往需要在有限的布局区域内完成固定，同时保证与周边线路、结构件的安全电气间隙。从实际应用场景来看，这类小容量变压器多承担控制回路电压转换、信号隔离的作用，常见于机床操作回路、小型自动化设备的供电支路，将输入的交流市电转换为控制元件所需的低压交流电源，同时通过电磁耦合实现初次级的电气隔离，降低强电串入低压控制回路的风险。

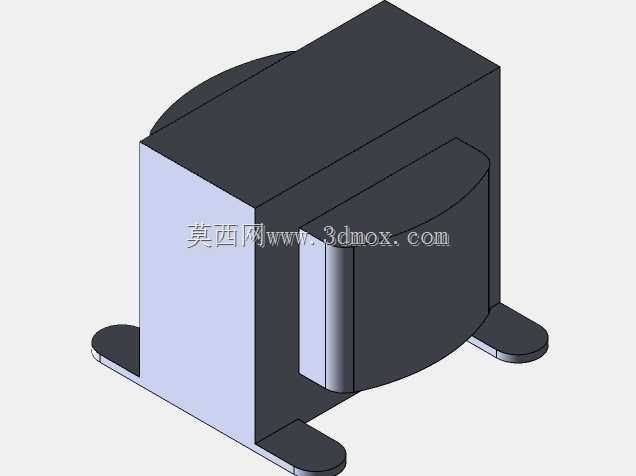

　　设计过程中首先确定了卧式安装的整体布局，不同于立式引脚变压器的垂直占用空间，卧式结构将绕组的轴向沿安装面平行布置，有效压缩了垂直方向的高度尺寸，适配电控柜内分层布线的空间限制。底部的两个安装支脚采用对称式设计，支脚末端预留的安装孔位匹配常用的M3自攻螺丝或者标准PCB焊盘固定尺寸，支脚与主体外壳的过渡位置做了圆弧加强处理，避免安装紧固时应力集中导致外壳开裂，同时支脚的平面度公差控制在0.1mm以内，保证安装后主体不会出现倾斜，引脚与安装面的垂直度符合波峰焊或者手工焊接的工艺要求。

　　主体的外壳结构采用半包式设计，将绕组与铁芯的核心部分完全包覆，外壳的侧壁厚度根据绝缘防护等级做了匹配设计，既可以避免装配过程中绕组漆包线被周边金属结构件划伤，也能在一定程度上阻挡车间内的金属粉尘、切削液雾滴附着在绕组表面，降低绝缘失效的风险。外壳一侧的弧形凸起结构是为了适配环形绕组的端部轮廓，在不额外增加整体外形尺寸的前提下，给绕组端部的绝缘胶带、引出线焊点预留足够的容纳空间，避免外壳装配时挤压引线造成绝缘破损。

　　从安装边界来看，这款变压器的整体外轮廓在设计时就考虑了周边元件的安全距离，主体的三个垂直安装面都预留了不小于3mm的电气间隙空间，安装支脚的外伸长度经过核算，既保证固定后的结构稳定性，不会因为设备运行的振动出现移位，也不会过多占用PCB板或者安装板的布局面积。引出引脚的排布间距符合通用接插件的匹配尺寸，不需要额外定制转接座就能直接与标准接线端子对接，降低了整机装配的物料成本与接线工作量。

　　在功能特性的匹配上，这种简化结构的小型变压器没有设置额外的屏蔽层与外置接线端子，完全针对成本敏感、空间受限的简单控制回路场景，铁芯的叠厚尺寸根据额定容量做了优化，在满足空载电流、负载压降参数要求的前提下，尽可能压缩铁芯的整体体积，绕组的绕制宽度与外壳内部的容纳空间完全匹配，不需要额外填充灌封材料就能实现绕组的径向固定，减少生产过程中的工序步骤。外壳的边角位置都做了小圆弧倒角处理，避免装配工人在拿取、安装过程中被锐边划伤，也不会刮伤相邻布置的导线绝缘层。

　　实际选型使用时，这类结构的变压器可以直接通过底部支脚固定在设备的金属安装板或者PCB基板上，不需要额外设计定制安装支架，主体的高度尺寸控制在常规低压元件的通用高度范围内，不会遮挡周边布置的指示灯、按钮等操作元件的安装位置。绕组的引出线直接通过引脚引出，接线时可以根据实际布线方向选择焊接或者压接端子，安装操作的容错空间较大，即使是经验不足的装配人员也能快速完成安装接线，不会因为结构复杂出现装配错误。
