油浸式高压电力变压器教学演示结构

　　这套高压变压器三维结构，主要面向职业院校电力装备相关专业的结构认知、装配实训教学设计，也可作为输配电工程前期方案沟通的可视化载体，区别于工程现场投用的量产设备，模型在结构呈现上做了教学适配处理，将日常运维中被外壳、防护结构遮挡的核心部件做了无遮挡还原，方便学习者快速建立设备整体结构认知。从实际应用场景来看，这类油浸式高压变压器多部署在10kV及以上电压等级的输配电节点，承担电压等级转换、电能分配传输的核心作用，是电网末端、工业厂区供电系统里的核心电力设备，日常运行中需要兼顾绝缘性能、散热效率、运行可靠性三方面的核心要求，模型在还原过程中也围绕这几个核心设计点做了结构细节的完整复刻。先看整体结构布局，

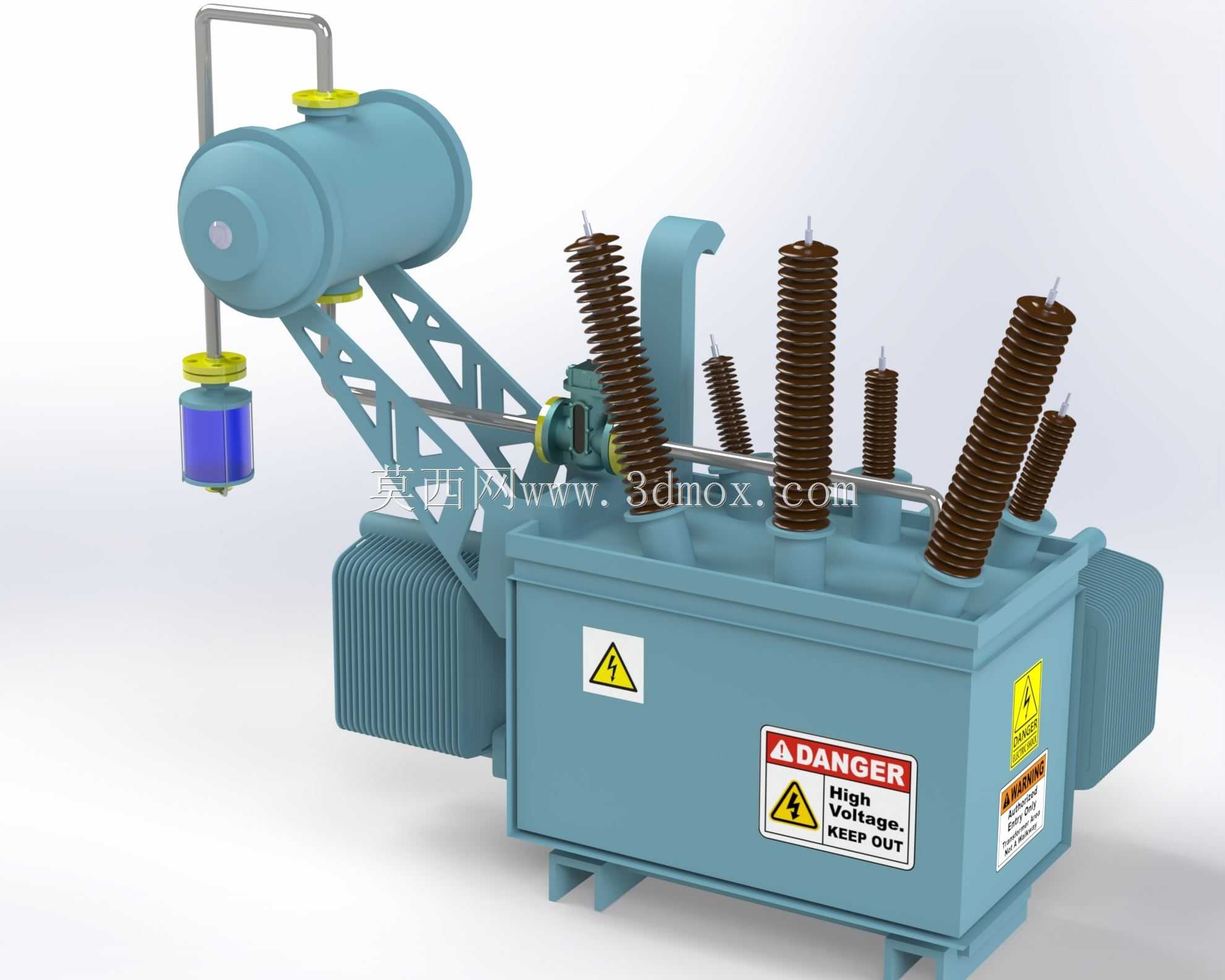

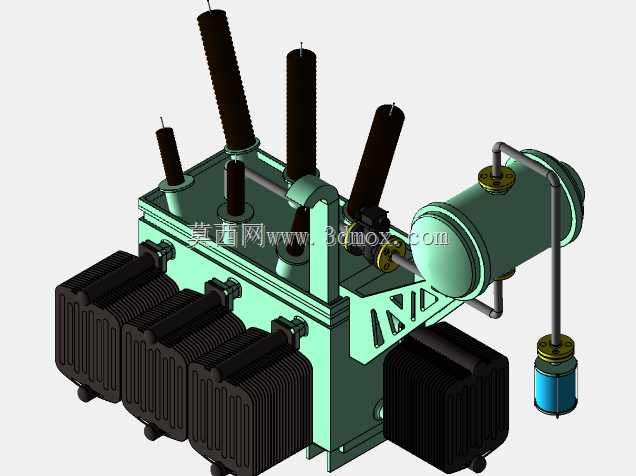

　　模型完整还原了油浸式变压器的核心组成部分：顶部的储油柜通过金属连管与油箱本体连通，配套的吸湿器通过管路接在储油柜下方，用于过滤进入储油柜的空气中的潮气与杂质，避免变压器油受潮降低绝缘性能；油箱顶部排布的多组高低压绝缘套管，按照电压等级做了差异化的高度与伞裙结构设计，高压侧套管的伞裙数量更多、绝缘距离更长，满足高压带电部分与接地油箱之间的绝缘爬距要求，套管内部的导电杆结构也做了示意性还原，能清晰看到绕组引出线与外部线路的连接路径。油箱本体的结构设计上，侧面布置的片式散热器是散热系统的核心部件，变压器运行过程中铁芯、绕组产生的热量通过油箱内的变压器油对流传递到散热器壁面，通过自然空气对流完成热量散发，模型还原了散热器的片间距、

　　整体安装位置，能直观看到散热结构与油箱的连接边界；油箱侧壁的各类警示标识做了等比例还原，符合电力设备现场安全标识的布置规范，方便教学过程中同步讲解电力作业安全要求。从设计思路层面，这套模型在建模时优先保证各部件的装配关系准确，没有做过度的细节简化：储油柜的支架采用桁架式结构，在保证支撑强度的同时尽可能降低整体重量，支架与油箱顶部的连接螺栓位置、安装孔位都做了对应还原，能清晰看到部件之间的装配约束关系；油箱底部的安装底座做了标准化的安装孔位设计，匹配现场常用的槽钢安装基础，安装边界尺寸按照常用10kV级油浸变压器的通用尺寸做了适配，底座的抬升高度也预留了现场接地排、电缆接线的操作空间，方便学习者理解现场安装的空间要求。

　　在功能特性的还原上，模型没有省略容易被忽略的附属结构：油箱顶部的压力释放装置、油位观测结构都做了对应呈现，这些部件是变压器运行安全的重要保障，当油箱内部因为故障出现压力异常升高时，压力释放装置会自动动作泄压，避免油箱出现爆裂风险；高低压套管的排布顺序严格按照电力设备的通用相序布置要求设置，符合现场接线的作业规范，能帮助学习者建立正确的设备接线认知。不同于现场投用的全密封设备，这套教学用模型在结构呈现上做了适度的可视化处理，能让学习者直观看到油箱外部各部件的相对位置、连接关系，不需要拆解设备就能理解整体结构组成，对于刚接触电力设备的学员来说，能大幅降低结构认知的门槛；各部件的外形尺寸比例严格按照实际设备的缩放比例设置，没有出现结构变形、比例失调的问题，可用于装配流程模拟、部件拆装实训的教学场景，帮助学员熟悉各部件的拆装顺序、安装要求，避免现场实操过程中因为不熟悉结构出现设备损坏或者安全风险。另外，模型中还原的油箱焊缝位置、部件连接法兰的密封结构，也能帮助学习者理解油浸式变压器的密封设计要点，变压器油的密封是设备长期可靠运行的关键，所有法兰连接面、管路连接位置都需要做耐油密封处理，避免出现渗油问题影响设备绝缘性能，这些细节的还原能让教学内容更贴近工程实际，不会出现和现场设备脱节的问题。
