250KVA三相干式变压器结构设计

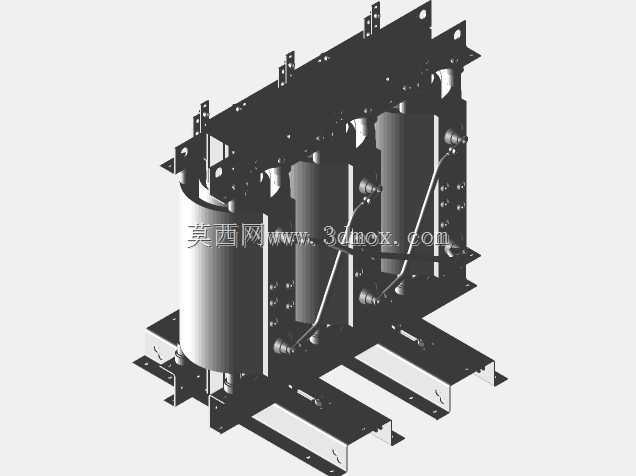

　　在工业配电场景中，干式变压器凭借无绝缘油、防火性能优、维护量小的特点，广泛应用于车间内部配电、机床集群供电、商业综合体室内配电等对消防要求较高的场合，本次呈现的250KVA容量干式变压器结构，完全围绕常规10kV级室内配电场景的安装与运行需求搭建。从结构布局来看，模型完整还原了三相三柱式铁芯的排布逻辑，三个竖向排布的绕组分别套装在对应铁芯柱上，绕组与铁芯之间预留了均匀的散热气道，气道宽度匹配常规自然风冷工况下的热流走向，避免运行过程中局部积热导致绝缘老化加速。上下夹件采用折弯型钢焊接成型，上夹件预留了吊装孔位，孔位位置经过重心校核，单台设备吊装时可保持水平姿态，避免吊装过程中绕组受侧向挤压出现绝缘层破损；下夹件集成了安装底座，

　　底座上的长圆孔设计适配现场安装时的基础预埋件误差，无需二次扩孔即可完成对位固定，安装底座的高度预留了底部接线与通风间隙，避免地面潮气直接侵入绕组底部。高低压绕组的出线端全部采用侧向引出结构，高压侧接线端子排布在设备单侧，端子之间的电气间隙满足10kV电压等级的安全距离要求，端子配套的固定支架直接与上夹件连接，可承受接线过程中的扭力作用，不会因接线操作导致绕组引线移位。低压侧出线铜排的排布充分考虑了母排连接的便利性，铜排伸出长度与折弯角度匹配常规进线柜的母排走向，现场安装时可减少额外的铜排转接工序。绕组外部的压紧结构采用对称布置的压钉与绝缘压板，压板材质为高强度绝缘层压件，压钉的预紧力经过合理设定，

　　既可以保证绕组在短路电动力作用下不出现轴向位移，又不会因压力过大导致绕组绝缘层受压破损。夹件与绕组之间设置了多道绝缘隔件，避免铁芯多点接地引发的环流故障，所有金属结构件的边角都做了倒圆角处理，防止安装维护过程中划伤操作人员或划破绝缘材料。从安装边界来看，该变压器的整体外形尺寸适配常规低压配电室的设备通道宽度，设备两侧预留的维护空间满足日常巡检、测温、紧固接线端子的操作需求，顶部与屋顶的安全距离符合室内配电设备的安装规范，底部安装孔的孔距匹配行业通用的变压器基础槽钢规格，无需定制特殊基础即可直接替换同容量的老旧干式变压器。在结构设计过程中，充分考虑了设备运行时的振动传导问题，下夹件与安装底座之间设置了减震垫安装位，

　　可配套橡胶减震垫降低铁芯振动向建筑基础的传递，减少车间内的结构传声。绕组表面的温度传感器安装位直接预留于绕组气道内部，可精准监测绕组最热点温度，配套的温控器安装支架设置在设备侧面，方便运维人员直接读取温度数据。整个模型的结构细节完全匹配实际生产加工工艺，夹件的折弯半径、焊接坡口、安装孔的倒角都符合钣金加工与焊接工艺的要求，没有出现无法落地的理想化结构，对于从事配电设备结构设计、车间配电系统选型、老旧变压器改造的工程人员来说，可直接作为结构选型、安装布局校核、三维布线的参考依据，也可用于配电系统三维可视化搭建中的设备占位与干涉检查，提前预判现场安装时可能出现的母排干涉、通道宽度不足、吊装空间不够等问题，减少现场施工的返工量。
