汽车B柱塑性域闭合曲面练习构件

　　在车身结构开发的前期方案验证阶段，B柱作为连接车顶与门槛梁的核心侧围承载构件，其曲面造型精度直接决定了侧围外板的冲压成型质量、侧碰力传导路径的合理性，以及整车侧面的空气动力学表现。不少刚接触车身结构建模的工程师，在处理B柱这类变曲率、多截面过渡的闭合曲面时，容易出现曲面G2连续不达标、厚薄过渡区域曲率突变、安装边界与周边件干涉等问题，这类塑性域闭合曲面的专项练习构件，就是针对这类建模痛点设计的实操训练载体。

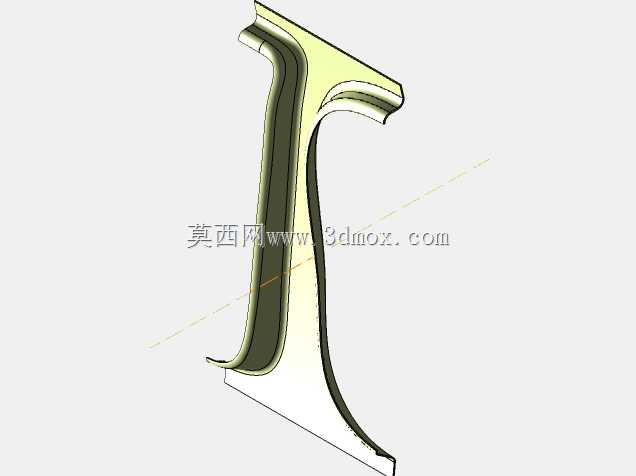

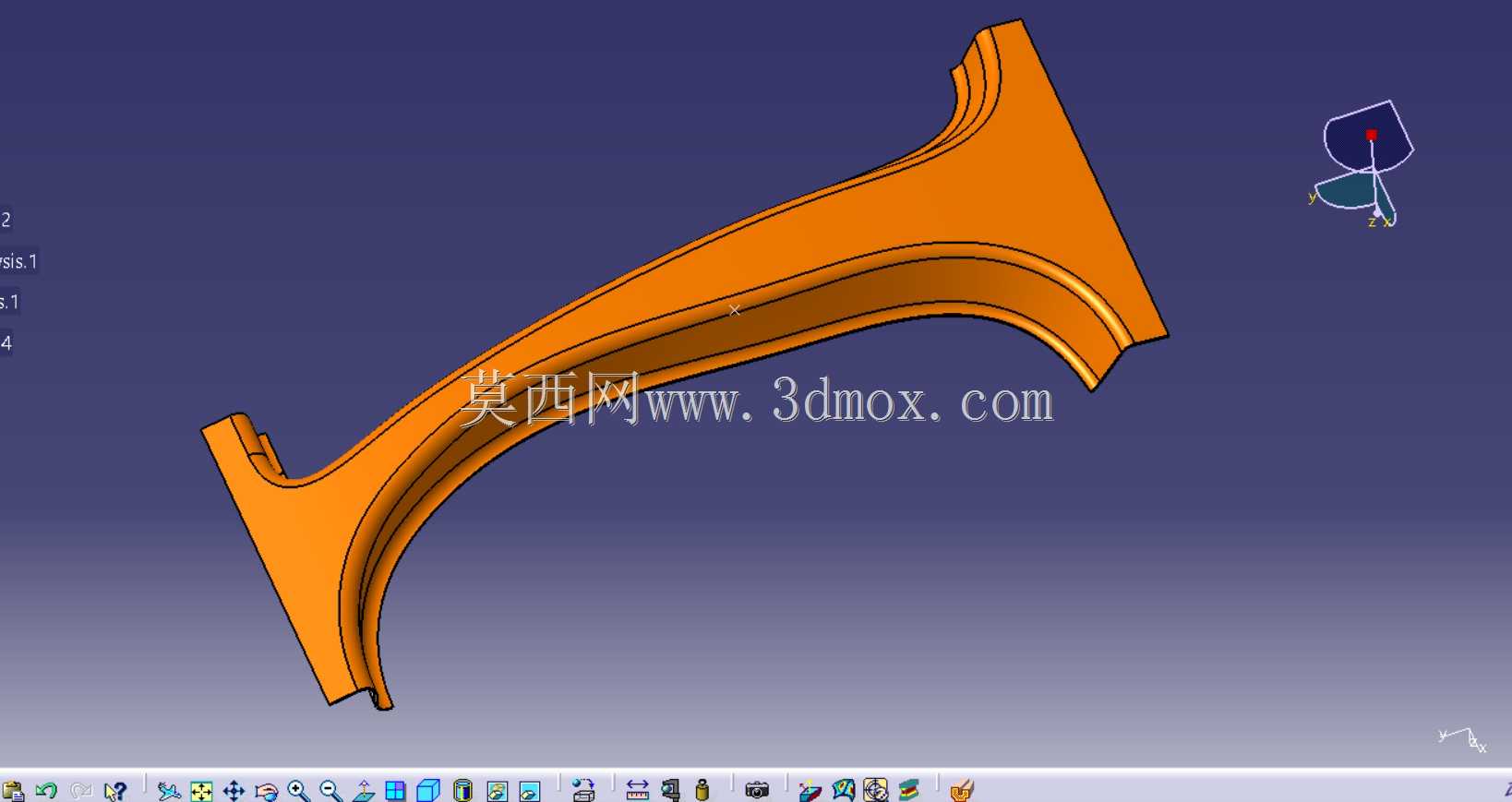

　　从实际工程应用场景来看，B柱在整车结构中需要同时承担多重功能：侧碰发生时，它要作为主要的传力路径将碰撞冲击力分散到门槛梁、车顶横梁以及地板横梁，避免乘员舱发生过度侵入；日常行驶过程中，它要为车门铰链、安全带卷收器、侧气帘安装点提供足够的安装刚度，避免车门下沉、安全带固定点抖动、气帘弹出轨迹偏移；同时它的外曲面要和侧围外板、车门玻璃导槽、前后门密封条的安装型面完全匹配，不能出现密封间隙不均、外观棱线错位的问题。这个练习构件完整还原了量产车B柱的核心曲面特征，从上端与车顶侧梁连接的圆弧过渡段，到中部为避让安全带导向器做的内凹曲面，再到下端与门槛梁连接的扩口过渡区，所有曲率变化都参照量产车型的B柱截面参数设计，没有做刻意的简化处理。

　　做这类曲面建模练习的时候，不能只盯着外观曲面的顺滑度，要同步考虑工程化的边界约束。比如B柱上端和车顶侧梁的搭接面，要预留3-5mm的焊接翻边宽度，翻边的曲率要和车顶横梁的安装型面完全贴合，不能出现焊接间隙过大导致的虚焊问题；中部内凹的区域，要对应安全带卷收器的安装空间，曲面内凹的深度要保证卷收器安装后和B柱内板之间留有至少10mm的安全间隙，避免车辆颠簸时卷收器和钣金发生碰撞异响；下端和门槛梁连接的区域，截面要做逐步扩口的过渡，保证碰撞力传导时不会出现应力集中导致的折弯断裂。很多新手建模时容易犯的错误，就是只追求外曲面的视觉顺滑，忽略了这些安装边界的硬点约束，最后建出来的曲面看着光滑，实际根本没法用于工程化落地。

　　从建模思路上来说，处理这类变截面闭合曲面，不要一开始就用整体放样的方式去做，那样很容易在曲率突变区域出现曲面褶皱。正确的做法是先根据各个位置的硬点参数，搭建关键位置的控制截面：上端连接段的截面要匹配车顶侧梁的截面轮廓，曲率半径控制在R80-R120之间，保证和车顶的棱线顺滑衔接；中部的主体截面要做等曲率的过渡，同时根据内板安装件的需求调整内曲面的偏移量，保证B柱整体的料厚均匀，避免冲压时出现料厚骤减导致的开裂；下端扩口段的截面要逐步放大曲率半径，和门槛梁的上表面型面做G2连续过渡，保证力传导的平顺性。搭建好控制截面之后，先做曲面的大面搭建，再对过渡区域做曲率调整，最后用曲率梳检查整个曲面的连续性，保证所有过渡区域的曲率变化都是均匀过渡，没有突兀的拐点。

　　另外在练习的时候，还要同步考虑冲压工艺的可行性。B柱作为热成型的高强度钢构件，其曲面的拔模角度不能小于3度，否则冲压脱模的时候会出现卡模的问题；曲面的圆角半径不能小于料厚的1.5倍，不然冲压过程中圆角位置会出现应力集中导致的开裂；各个安装点的凸台位置，要做足够的引流面设计，保证冲压时材料能够顺利流动到凸台位置，避免出现凸台填充不满的缺陷。很多建模练习只关注几何形状，忽略了这些工艺约束，最后建出来的模型只能作为视觉展示，没法转化为实际可生产的构件。

　　这个练习构件的尺寸边界完全参照量产A级车的B柱参数设计，整体长度在1100mm左右，上端截面宽度在120mm左右，中部主体截面宽度在85mm左右，下端扩口后的截面宽度在160mm左右，所有安装孔位的位置、翻边的宽度、曲面的曲率参数都和量产件保持一致，用来做塑性域闭合曲面的建模练习，能够很好地帮助建模人员掌握车身结构件的曲面建模逻辑，理解曲面造型和工程约束、工艺要求之间的平衡关系，避免出现只会建光滑曲面、不懂工程落地的问题。在练习过程中，还可以尝试对不同曲率过渡区域做调整，观察曲率变化对曲面连续性、安装边界匹配度的影响，逐步掌握变曲率闭合曲面的建模技巧，为后续参与实际车身结构开发项目打下扎实的建模基础。
