基于NRF24L01模块的小型轮式遥控载具结构

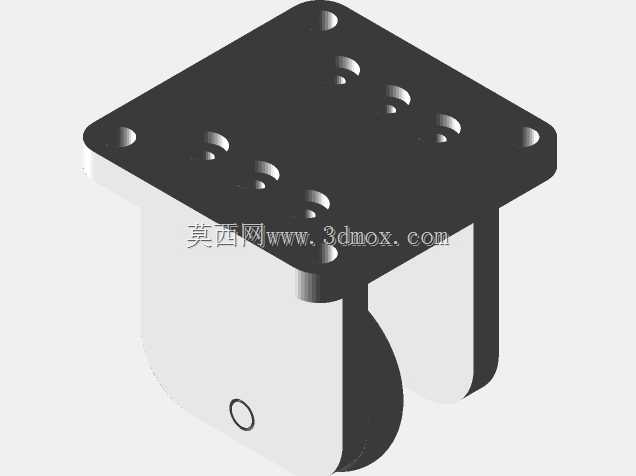

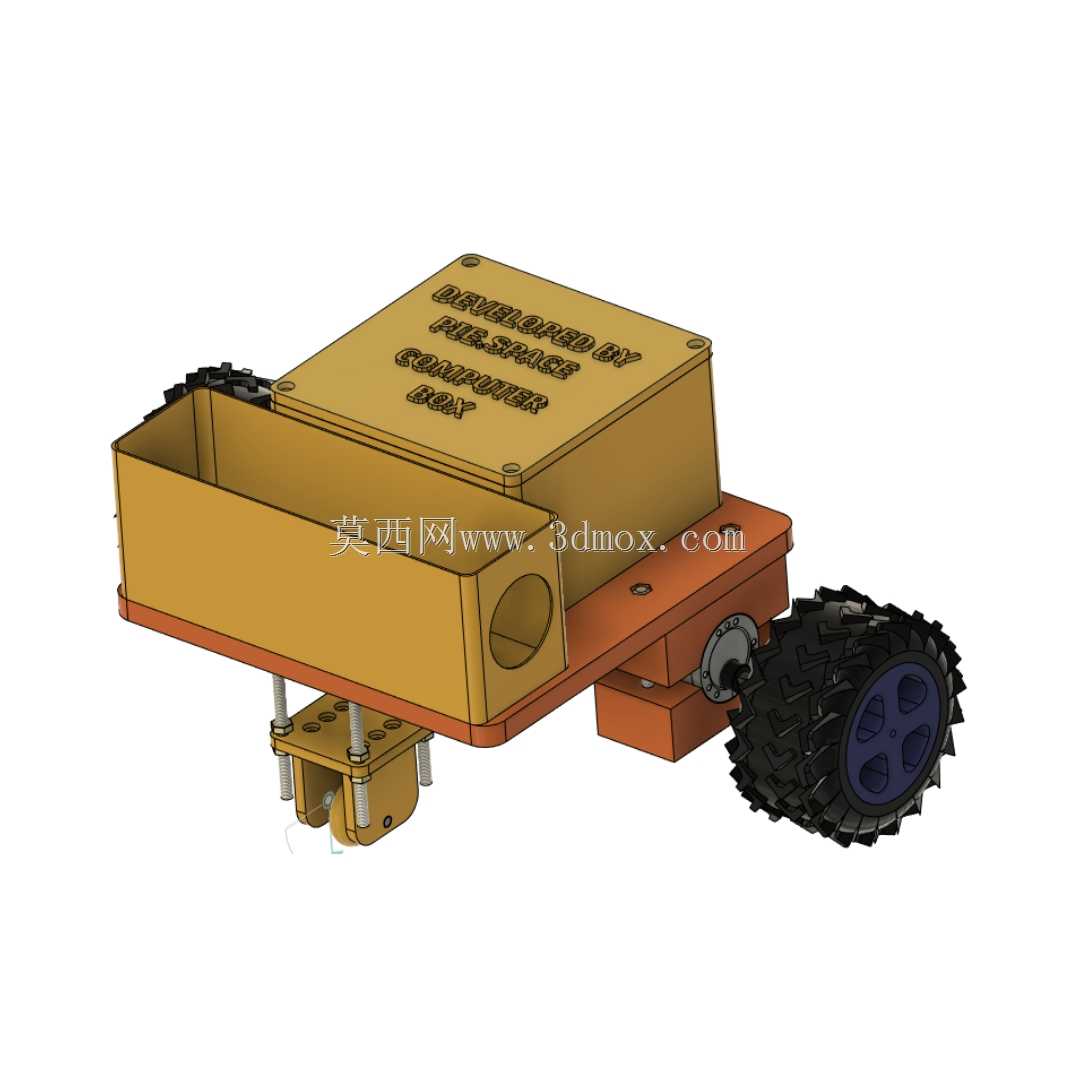

　　这款小型轮式载具的结构设计，核心围绕NRF24L01无线通讯模块的搭载需求展开，整体采用分层式布局逻辑，将电子元件容纳舱与行走驱动模块做了物理分隔，避免走线干涉与运行过程中的结构磕碰。上层的盒式舱体采用沉头螺丝孔位做封盖固定，舱壁预留的圆形开孔专门用于通讯天线的引出，保证无线信号传输不会被金属结构遮挡，舱体内部的平整安装面可以直接固定主控电路板、无线模块与电池组，边角做的圆角处理既减少了3D打印或机加工过程中的应力集中，也避免了装配时的锐边划伤。下层的承载底板采用橙色工程塑料材质设计，前后分别预留了舵机安装位与驱动轮固定支座，前侧的转向舵机通过U型金属支架与底板锁付，支架上的长条形调节孔可以微调舵机的安装高度，

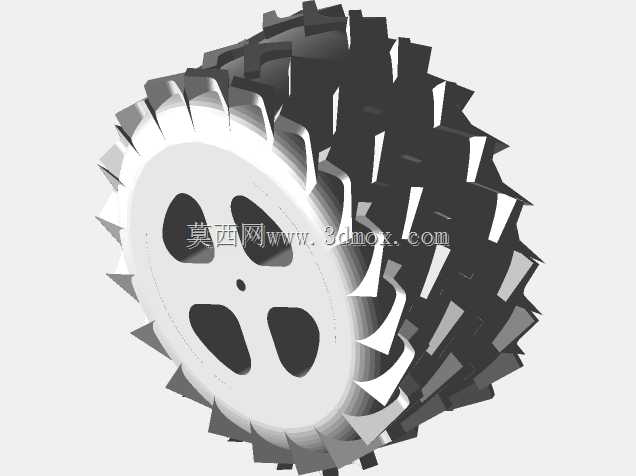

　　匹配不同直径的转向轮接地间隙，避免转向过程中出现卡滞或轮胎蹭到底板的问题。驱动轮选用了大颗粒防滑越野胎皮，轮毂采用六辐式镂空结构减重，轮轴与驱动电机的输出轴通过D型切面配合传递扭矩，不需要额外的顶丝固定就能保证大扭矩输出下不打滑，轮胎的外径尺寸经过测算，刚好能让底板离地间隙保持在合理范围，既可以越过常见的桌面小障碍，也不会因为重心过高导致转向侧翻。从安装边界来看，整个载具的电子舱内部净空尺寸可以容纳常规的Arduino控制板、两节18650电池组与NRF24L01模块，舱盖内侧预留的凸台可以压住电路板边缘，不需要额外做铜柱固定，减少装配零件数量。底板上的走线槽专门设计在舱体下方，所有电机线、舵机线都可以从槽内引到舱内的主控板上，

　　不会外露被轮胎卷入。前转向机构的摆动角度限制在左右各35度，通过底板上的限位凸台做物理限位，避免舵机超行程转动导致扫齿，转向摇臂与前轮支架的连接采用球头扣结构，自动补偿装配过程中的角度误差，减少转向虚位。实际应用场景中，这类小型轮式载具常被用于嵌入式教学实验、短距离无线通讯验证、小型环境探测传感器搭载平台，区别于常规的玩具级遥控小车，这款结构在设计时充分考虑了电子元件的更换便利性，舱盖只需要拧下四颗固定螺丝就能完全打开，后期更换不同功率的无线模块、增加传感器拓展板都不需要改动主体承载结构。驱动部分的电机安装位采用通用的20mm直径直流减速电机适配尺寸，用户可以根据需要更换不同转速的电机，调整载具的行走速度与爬坡能力，

　　轮胎与轮轴的配合采用快拆结构，不需要工具就能直接拔下轮胎更换不同胎纹的型号，适配不同的行走路面。整个结构的受力路径经过优化，电池与主控板的重量全部集中在载具的中轴线上，前后重量分配接近1:1，行走时不会出现抬头或者推头的问题，底板与上层舱体之间通过四个铜柱支撑固定，既保证了足够的结构强度，也在两层之间留出了足够的走线空间，不会因为挤压导线导致绝缘层破损。在细节处理上，所有的螺丝孔位都做了沉头设计，装配后螺丝端面不会突出结构表面，避免剐蹭外部物体，舱体表面的刻字区域专门做了0.2mm的下沉处理，后期可以通过丝印或者激光雕刻标注接口定义，方便接线调试。转向部分的前轮支架采用金属件与塑料件结合的设计，与地面接触的受力部分采用金属材质提升耐磨度，与舵机连接的部分采用塑料件减重，兼顾了耐用性与轻量化需求。
