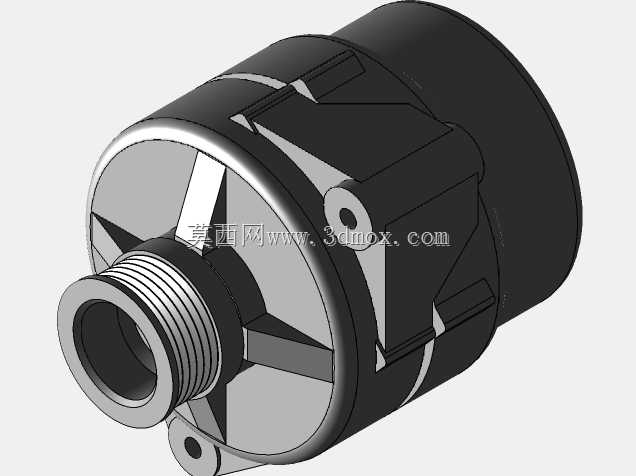

VAZ2112车型用发电机外形结构三维数模

　　这款车用发电机的三维数模，完整还原了拉达VAZ2112车型配套发电机的外部轮廓与安装接口特征，主要面向整车电气系统改装、发动机舱布局校核、维修配件测绘等场景使用，建模过程中优先保证了外部安装尺寸的准确性，没有对内部绕组、整流桥等不可见结构做冗余建模，完全匹配整车设计阶段的外形干涉校验需求。从实际装车场景来看，这类发电机安装在发动机缸体侧方的安装支架上，通过皮带轮与发动机曲轴皮带轮连接，发动机运转时带动转子旋转产生交流电，经内置整流模块转换为直流电后，为车辆点火系统、车载用电设备供电，同时为车载蓄电池补充电量，是汽油车电气系统的核心供电部件。数模还原的壳体结构采用了分段式加强筋设计，在壳体外表面分布的多道轴向与径向加强筋，

　　既可以提升铝合金压铸壳体的结构强度，抵御发动机运转带来的持续振动，避免壳体长期受振出现开裂，也能增大壳体的散热面积，帮助发电机在持续大电流输出时快速散出内部热量，避免绕组过热出现绝缘层老化失效。前端的带螺纹接口是发电机的前端盖定位轴颈，加工有标准公制细牙螺纹，用于安装皮带轮固定螺母，轴颈的直径、螺纹长度、螺纹螺距都严格按照实物测绘尺寸还原，能够直接用于皮带轮选型匹配、皮带包角校核的设计工作，数模上预留的两个径向安装耳，分别对应缸体支架上的固定螺栓孔与张紧调节螺栓孔，安装耳的孔位间距、孔径大小、端面平面度都做了精准还原，设计人员可以直接将该数模导入发动机舱装配体中，校验发电机与周边水管、线束、进气歧管的间隙是否满足设计要求，

　　避免实车装配时出现干涉问题。建模过程中特意简化了内部的转子、定子、整流器等结构，只保留了外部所有可见的安装特征与外形轮廓，一方面可以减小数模的文件体积，提升整车装配体的运行流畅度，另一方面也完全覆盖了整车布局设计、维修配件开发、教学演示等场景的使用需求，不需要额外对模型做删减处理。壳体侧面的凸起结构是整流模块与电压调节器的安装腔，数模准确还原了该腔体的外部轮廓与安装凸台位置，在做发动机舱线束布局设计时，可以直接根据该凸台位置预留调节器插头的安装空间，避免线束长度预留不足导致装配时插头无法插接。从安装边界来看，这款发电机的最大外径、轴向总长度都严格按照实物尺寸还原，安装耳的角度位置也与实物完全一致，在做发动机改装、发电机替换选型时，

　　可以直接将该数模与待替换的发电机数模做尺寸对比，快速判断安装接口是否匹配，不需要反复拆解实物测量。壳体表面的散热槽走向、安装凸台的拔模角度都按照压铸工艺的实际要求做了还原，在做配件开模生产时，可以直接参考该数模的外形特征做模具设计，减少测绘建模的重复工作量。这类外形数模在汽车维修配件开发领域应用十分广泛，很多副厂配件生产企业不需要拿到原厂的设计图纸，只需要通过精准的外形测绘建模，就可以完成配件的开模与匹配验证，大幅缩短配件开发的周期，同时也能保证配件与原车的安装兼容性。在整车设计阶段，这类外形数模也常用于总布置的早期校核，在发电机内部结构还未完成详细设计时，就可以先通过准确的外形数模完成发动机舱的布局规划，确定发电机的安装位置、皮带走向、周边部件的间隙预留，提升整车开发的并行效率。数模上所有的圆角、倒角特征都按照实物的工艺特征做了还原，没有出现尖锐的棱角，符合压铸零件的实际生产工艺特征，避免了建模过程中常见的工艺特征缺失问题，在做虚拟装配、干涉检查时不会出现误判。
