铝型材转角连接构件结构设计

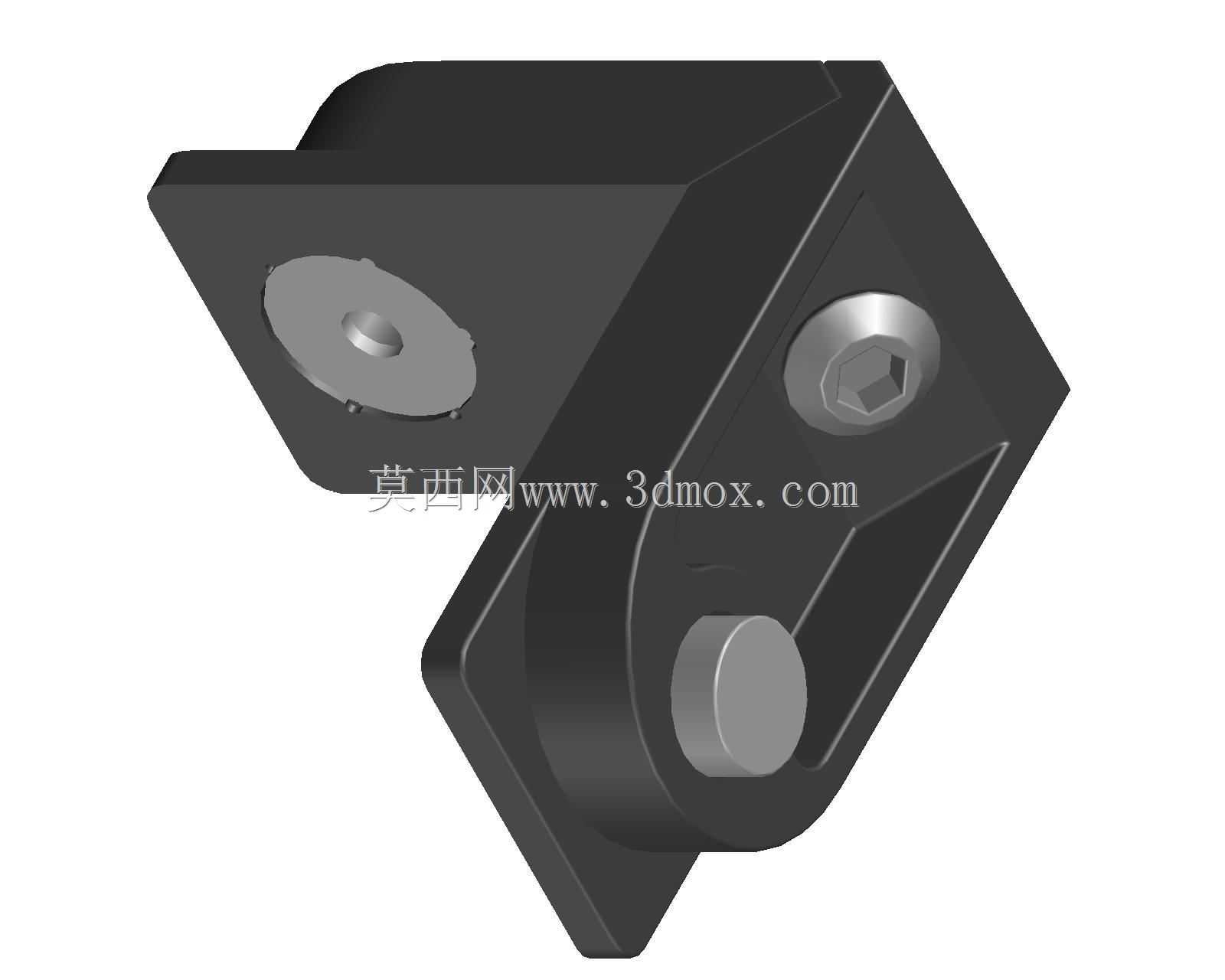

　　在工业铝型材机架、防护围栏、自动化设备台架的搭建场景中，转角连接构件是决定框架整体刚性、装配精度与长期使用稳定性的核心基础零件，这类零件的设计合理性直接影响整套型材框架的抗形变能力、装配效率以及后期维护改造成本。不同于常规的外置角码，本次设计的内嵌式转角连接结构，适配25系列欧标铝型材的槽口尺寸，专门针对90度垂直交汇的型材连接场景做了结构优化，能够在不破坏型材外表面完整性的前提下，实现两根垂直排布铝型材的可靠锁紧，避免外置连接件带来的框架外表面凸起、积尘、易剐蹭操作人员衣物等问题。从实际使用场景来看，这类转角连接件广泛应用在小型自动化设备的型材机架、车间工位工作台框架、设备安全防护围挡、物料流转货架的转角节点位置，尤其是在对框架外表面平整度有要求的洁净车间设备、实验室检测台架场景中，内嵌式的连接结构能够保证型材外表面完全平整，方便后续安装防护板、亚克力门板、走线槽等附属配件，不会因为连接件凸起导致配件安装出现缝隙。在结构设计思路上，首先要匹配对应规格铝型材的型腔尺寸与槽道参数，连接体的嵌入端需要和铝型材的内部型腔做小间隙配合，单边间隙控制在0.1mm以内，既能够保证装配时可以顺利插入型材型腔，又不会因为间隙过大导致连接后两根型材出现垂直方向的角度偏差，影响框架的整体方正度。锁紧结构采用了偏心凸轮式的锁紧原理，在连接体上预留了对应型材槽道的锁紧螺栓过孔，当螺栓拧紧时，偏心块会卡紧铝型材的槽道内壁，

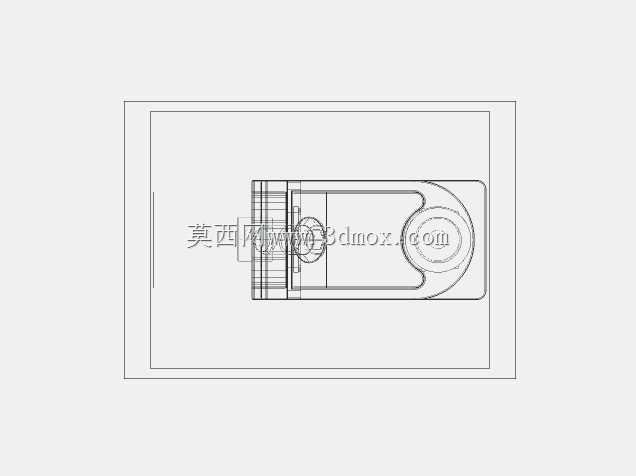

　　通过斜向的张紧力把两根垂直交汇的型材端面牢牢顶紧，避免框架在承受侧向载荷时出现节点松动、型材错位的问题。外形尺寸方面，整个连接构件的核心安装边界完全控制在25x10.4mm的型材型腔范围内，嵌入型材内部的长度经过反复校核，既保证足够的咬合长度来分散连接节点的载荷，又不会因为嵌入长度过长导致型材内部无法走线、无法安装其他内置配件。连接体的圆弧过渡结构是针对铝型材型腔的圆角特征做的匹配设计，能够让连接体完全贴合型腔内壁，增大受力接触面积，避免应力集中导致的型材型腔局部变形。在实际装配逻辑上，这种连接结构不需要对铝型材做额外的打孔、铣削加工，只需要按照尺寸要求切割好铝型材的端面，保证端面的垂直度公差在0.05mm以内，

　　就可以直接把连接件的两端分别插入两根垂直型材的型腔中，通过型材槽道拧入锁紧螺栓即可完成装配，相比传统的角码连接、焊接连接方式，装配效率能够提升60%以上，而且后期框架拆解改造时不会损伤铝型材本身，型材可以重复利用，大幅降低框架搭建的综合成本。从受力特性来看，这种内嵌式转角连接的受力点完全在铝型材的型腔内部，相比外置角码的受力点在型材外表面，能够承受更大的垂直方向载荷与侧向扭转力，经过实际载荷测试，单节点的垂直承重能够达到120kg以上，完全满足常规工业机架、工作台的承重需求。在细节结构处理上，连接体上的螺栓过孔做了沉台设计，能够让锁紧螺栓的头部完全埋入型材槽道内部，不会突出槽道表面，避免影响后续槽内安装密封条、封边条等配件。

　　连接体的边缘都做了0.2mm的倒角处理，既可以去除加工毛刺，避免装配时刮伤铝型材的阳极氧化表面，也能够引导连接件顺利插入型材型腔，降低装配时的对位难度。针对不同的使用场景，这个连接结构还预留了扩展安装位，在连接体的侧面可以加装定位销孔，当框架需要更高的装配精度时，可以打入定位销来进一步固定两根型材的相对位置，避免长期受振动影响出现节点偏移。在三维建模过程中，所有的配合尺寸都严格对应铝型材的实际生产公差做了补偿设计，考虑到工业铝型材挤出生产时的型腔尺寸公差通常在±0.15mm范围内，连接件的外形尺寸做了对应的负公差处理，保证不同批次生产的铝型材都能够顺利装配，不会出现插不进去或者间隙过大的问题。同时建模时完全还原了锁紧结构的运动行程，模拟了螺栓拧紧过程中偏心块的转动轨迹，验证了锁紧过程中不会出现结构干涉，保证实际生产出来的零件能够顺利实现锁紧功能，不会出现设计层面的卡滞问题。
