CA6140机床用双轮专用滑动滚轮组件

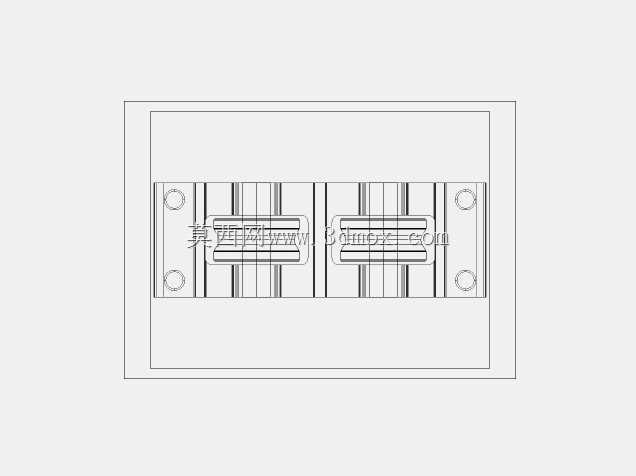

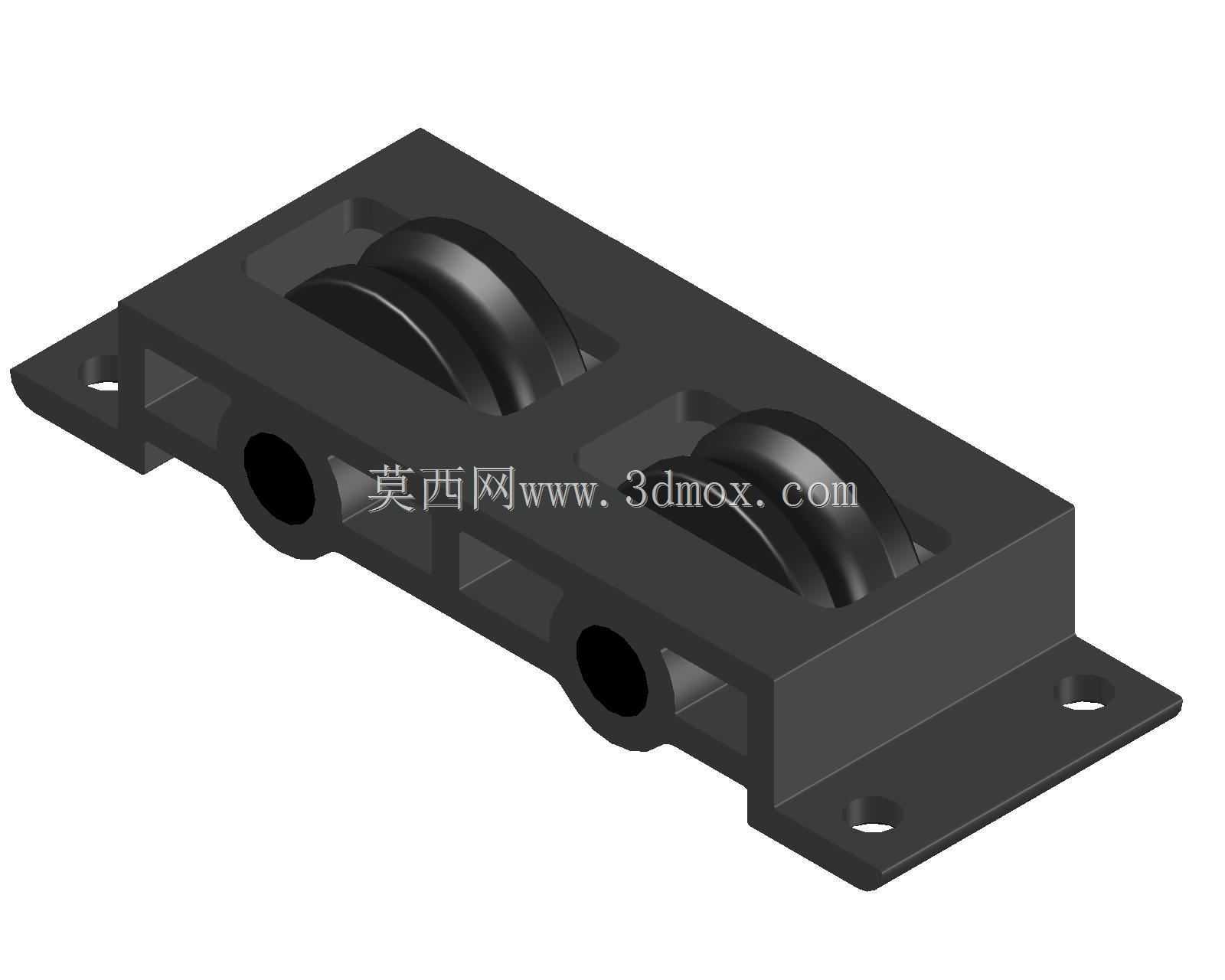

　　在普通卧式车床的进给传动与溜板辅助导向场景中，这类双轮结构的滑动滚轮是承担径向载荷、降低滑动摩擦阻力的核心配套部件，区别于单轮导向结构，双轮并排布置的形式可在不增加单轮宽度的前提下提升整体承载上限，适配CA6140车床溜板箱侧部辅助导轨的运行工况，避免溜板在长行程进给过程中出现侧偏、卡滞问题。从结构设计逻辑来看，滚轮座采用一体式铸钢基体加工而成，座体两侧伸出带安装孔的固定耳板，耳板上的沉孔设计可让内六角螺栓完全沉入孔内，不会突出安装面干涉周边部件的运动轨迹；座体内部开设两个同轴度公差控制在0.02mm以内的轮轴安装孔，孔位与滚轮的配合间隙经过反复校核，既保证滚轮转动时无径向窜动，又不会因间隙过小出现转动卡涩。

　　两个滚轮采用带圆弧槽的轮面设计，槽型弧度与配套导轨的圆柱面弧度完全匹配，接触形式为线接触优化后的小面积面接触，相比平轮结构可降低接触应力30%以上，减少长期运行后的导轨磨损量；滚轮材质选用高碳铬轴承钢，表面经淬火处理后硬度达到HRC58-62，芯部保持足够韧性，可承受进给过程中的冲击载荷，不会出现轮面崩裂问题。安装边界方面，滚轮座的总长度控制在160mm以内，总宽度为72mm，安装耳板的孔距为140mm，适配CA6140车床溜板侧部的原有安装位，不需要对床身或溜板进行二次加工即可直接替换原有磨损的滚轮组件；座体侧面开设的两个贯通油孔可直通轮轴配合面，日常维护时可直接通过油孔注入锂基润滑脂，无需拆卸滚轮即可完成润滑保养，

　　降低设备维护的工时成本。实际运行过程中，双轮结构可同时接触导轨面，当其中一个滚轮因长期运行出现微量磨损时，另一个滚轮可继续承担导向与承载功能，不会瞬间出现导向失效问题，给设备维护留出足够的预判周期；滚轮与轮轴之间采用铜合金衬套作为滑动摩擦副，相比滚动轴承结构，铜衬套的抗冲击性能更强，在车床断续切削产生的振动工况下不会出现轴承碎裂失效的问题，更适合机床这类存在变载荷、冲击载荷的应用场景。从建模细节来看，整个组件的建模过程严格按照机械加工工艺顺序进行特征构建，先绘制滚轮座的基体拉伸特征，再依次切除安装孔、油孔、轮槽等结构，所有倒角、圆角特征均按照实际加工要求设置，安装孔的倒角为C1，锐边倒钝为R0.5，完全符合机械加工的工艺规范；

　　滚轮部分单独构建零件后装配入座体，装配过程中严格控制滚轮与座体内壁的间隙为0.5mm，保证滚轮转动时不会与座体发生摩擦干涉。这类滚轮组件除了应用在CA6140车床上，也可经过尺寸适配后应用在其他需要直线导向、承载径向载荷的机械设备中，比如自动化输送线的侧边导向、小型龙门设备的移动部件导向等场景，核心的双轮承载、一体式座体、油孔润滑的设计思路可直接复用，只需要根据实际安装空间调整座体尺寸、滚轮槽型即可快速完成适配设计。
