CA6140机床用重载合页铰链结构

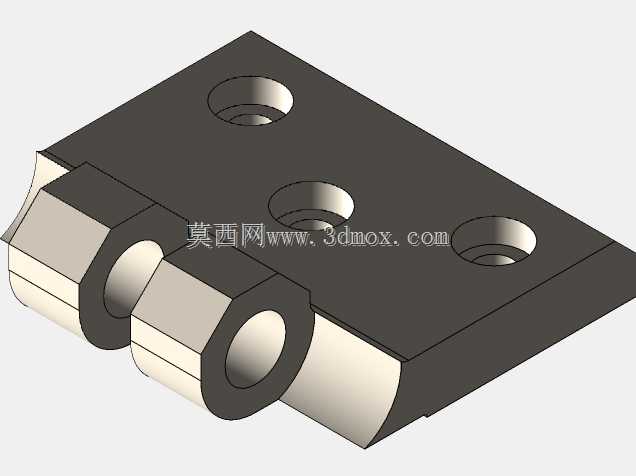

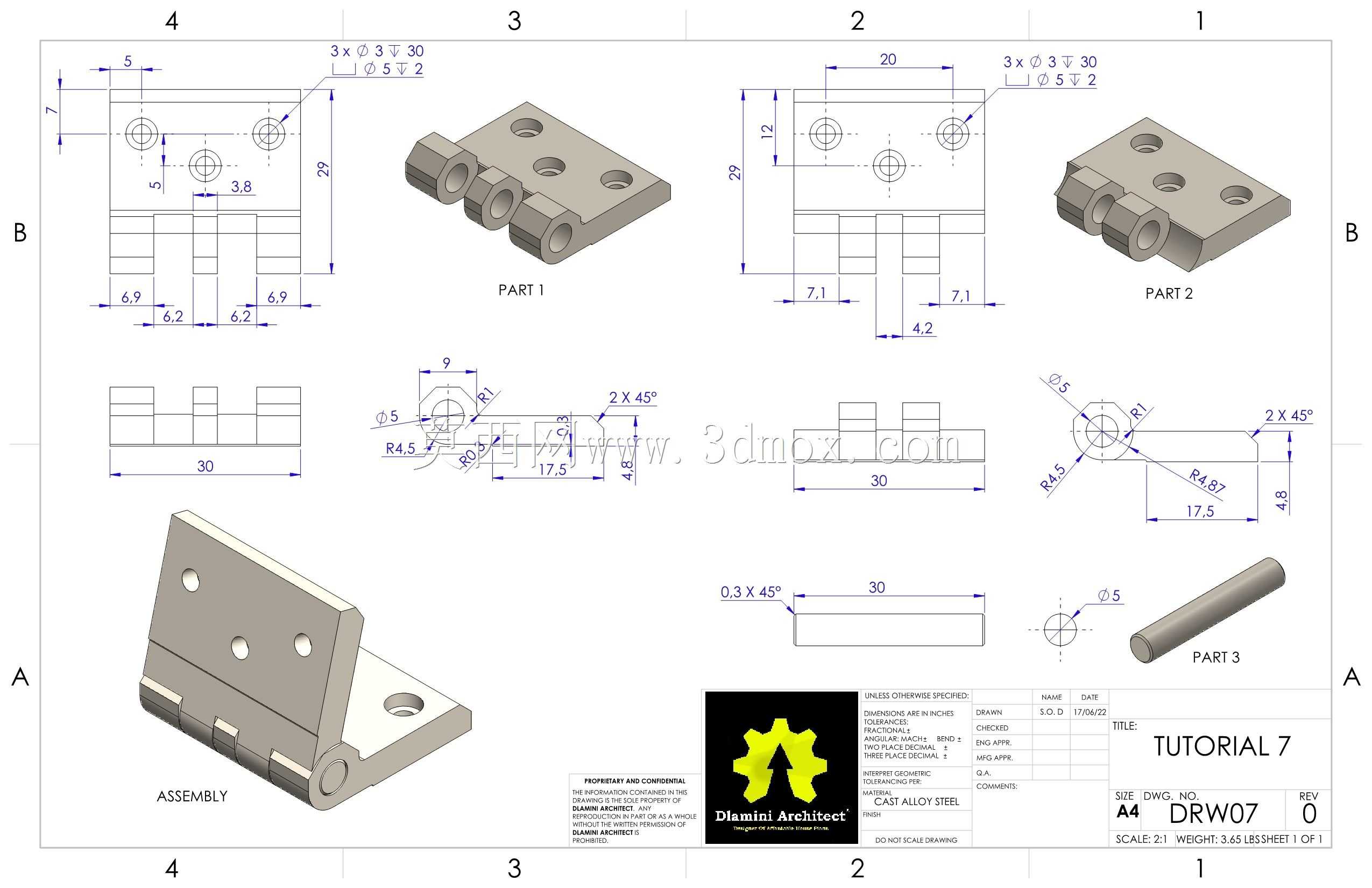

　　这款铰接结构主要适配CA6140普通车床的防护舱门、侧盖检修门等需要反复开合的部位，日常车间加工场景中，机床防护门每天开合频次可达上百次，切削液飞溅、金属切屑堆积的工况对铰接件的耐磨度、承重能力都有明确要求，普通民用合页在这类场景下往往会出现轴套磨损快、合页下垂错位、切屑卡滞转轴的问题，这款结构正是针对机床车间的实际工况做了针对性设计。从结构设计逻辑来看，整体采用分体式双页片加通轴铰接的形式，两个页片分别对应固定侧与活动侧的安装面，固定页片适配机床床身的焊接安装面，三个安装孔呈三角形排布，相比双排对称孔的排布，三角形孔位在承受门体自重带来的倾覆力矩时，能更好分散螺栓的剪切应力，避免长期使用后螺栓松动导致门体下沉刮蹭床身。

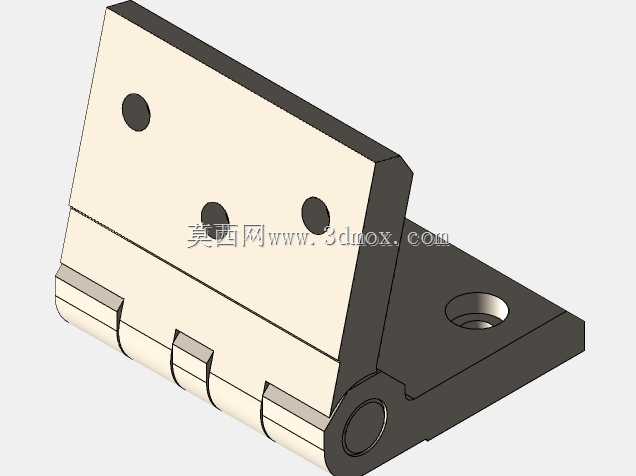

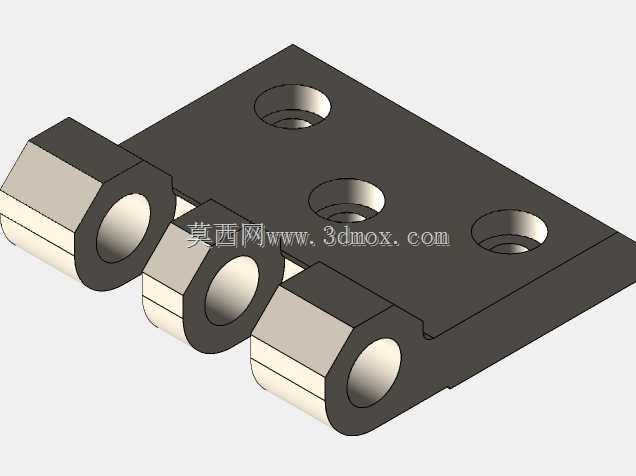

　　活动页片对应防护门的安装面，同样设置三个安装孔，孔位间距匹配常见2mm厚钢板防护门的安装加强筋位置，安装时不需要在防护门上额外焊接补强板，直接通过螺栓紧固即可满足承重要求。转轴部分采用隐藏式轴套结构，轴体与页片的铰接位置做了加宽的接触段，相比窄边铰接的普通合页，加宽的接触段能降低单位面积的接触压强，减少开合过程中的磨损量，同时铰接缝隙做了错位挡边设计，能阻挡金属切屑、切削液溅入转轴间隙，避免长期使用后切屑卡滞导致开合卡涩。页片的外形做了切角处理，安装后边缘不会突出安装面形成磕碰锐角，车间操作人员开关门时不会被突出的金属边缘刮伤，符合机床设备的安全设计要求。从安装边界来看，固定页片的安装面为平面设计，适配床身焊接后的平整安装面，

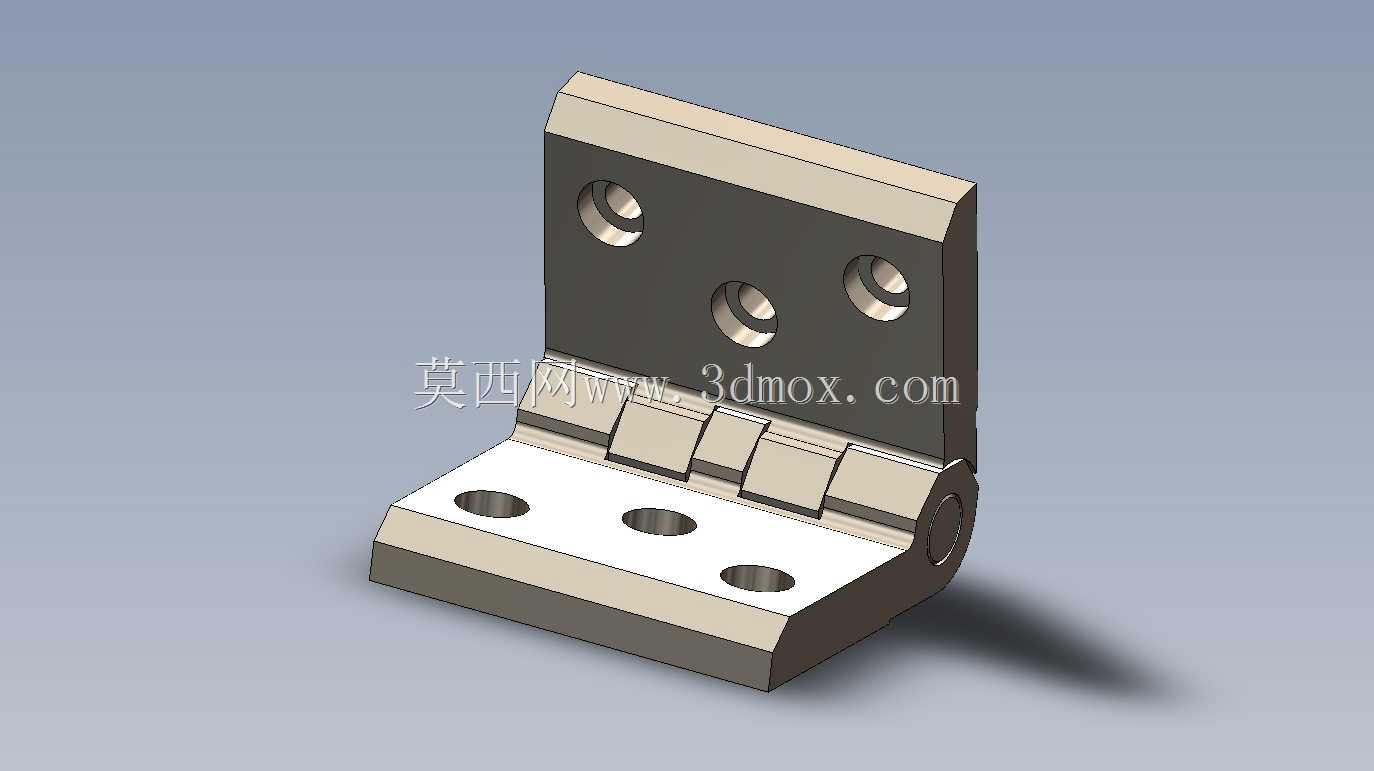

　　不需要对安装面做额外的铣削加工，降低装配时的加工成本；活动页片的安装面同样为平面，适配钢板折弯后的防护门侧边平面，两个页片在合闭状态下的总厚度控制在常规机床防护门与床身的预留间隙范围内，不会出现合页安装后门缝过大或者干涉关闭的问题。开合角度覆盖0到180度范围，完全打开后门体能贴合床身侧面，不会占用机床操作位的通行空间，操作人员更换工件、清理床身切屑时不会被半开的门体阻挡。在功能特性上，页片主体采用与机床安装面适配的金属材质，表面处理工艺适配车间的油污、切削液腐蚀环境，长期使用不会出现锈蚀卡滞的问题；转轴的转动阻尼适中，开关门时不会出现门体自由晃动的情况，也不会因为阻尼过大导致开关费力。设计过程中特意校核了门体承重后的变形量，

　　当活动侧挂载15kg以内的钢板防护门时，页片末端的下垂量控制在0.2mm以内，不会出现长期使用后门体下缘刮蹭床身导轨防护罩的问题。铰接位置的间隙控制在0.1mm以内，既保证转动灵活，又不会让细小的铸铁切屑嵌入间隙造成磨损。在实际装配场景中，这款铰链不需要额外定制安装支架，直接利用CA6140车床原有防护门的安装孔位即可完成替换，老旧机床更换防护件时不需要重新打孔攻丝，能大幅缩短设备维护的停机时间。针对机床日常维护的需求，转轴位置预留了润滑注油的微小间隙，定期加注润滑脂即可保证长期开合顺畅，不需要拆解合页做维护。相比市面上常见的通用合页，这款结构的所有安装孔位、页片尺寸都匹配CA6140车床的原有安装尺寸，不需要现场二次修配，装配效率能提升60%以上。同时页片的边角都做了倒钝处理，没有尖锐的毛刺飞边，装配过程中也不会划伤操作人员的手部。在受力设计上，除了安装孔的三角形排布，页片与转轴连接的位置做了加厚的加强筋结构，当门体受到意外撞击时，应力会沿着加强筋分散到整个页片，不会出现铰接位置断裂的问题，能满足车间复杂工况下的使用强度要求。
