卧式支撑储水罐体结构设计方案

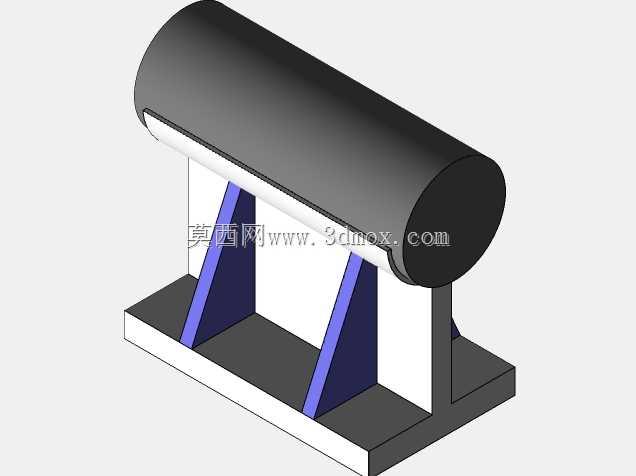

　　这款卧式储水结构的设计，最初是面向小型生产线循环冷却水暂存、实训教学演示场景开发的，区别于大型立式储槽的占地特性，卧式布局能更好适配低矮车间的层高限制，同时降低罐体中心高度，提升满液状态下的整体稳定性。从结构组成来看，核心分为卧式圆柱罐体与下部支撑机架两部分，罐体采用等径圆柱筒加两端平封板的结构形式，相比椭圆封头加工难度更低，适合小批量非承压储液场景使用，筒身内壁做光滑过渡处理，减少液体残留与结垢附着的概率，日常清理维护时无需复杂的内壁打磨作业。下部支撑机架采用矩形方管焊接成型的框架结构，两侧设置三角加强筋板连接罐体托举面与底部安装底板，筋板倾斜角度经过受力校核，满液状态下罐体的垂直载荷能通过筋板均匀分散到底座的四个安装支点，

　　避免局部应力集中导致的机架变形。托举面采用与罐体外径匹配的弧形托板，与罐体外壁贴合长度达到筒身长度的三分之一，增大接触面积的同时，减少罐体局部承压产生的凹陷变形，安装时可在托板与罐体之间加装橡胶减震垫，降低液体流动产生的振动传递到安装基础。从安装边界来看，底部安装底板预留了四个通孔，可配合膨胀螺栓直接固定在水泥地面或者设备平台上，安装时需要保证底座的水平度误差控制在千分之二以内，避免罐体倾斜导致的液位检测偏差、局部积液问题。罐体的轴向长度与直径比例控制在2:1左右，这个比例既能保证足够的储液容积，又不会因为筒身过长导致支撑跨距过大，引发筒身中部下垂变形。在功能设计上，这类小型储水结构可根据实际使用需求，在罐体端板或者筒身上预留进水、

　　出水、溢流、排污的接口位置，接口采用标准管螺纹设计，可直接对接市面上常见的水管接头与阀门配件，无需额外定制转接件。支撑机架的底部框架预留了足够的底部空间，可方便安装排污管路、液位传感器等附属配件，日常维护时操作人员可以直接蹲在机架下方完成管路检修作业，不需要额外抬高设备。设计过程中特意简化了不必要的复杂曲面结构，所有板件、型材都可以通过常规的切割、折弯、焊接工艺完成加工，不需要专用的成型模具，适合单件或者小批量的加工场景，加工完成后仅需要对焊缝做打磨处理，做防锈喷漆即可投入使用。相比塑料材质的储水箱，这种金属焊接结构的储水罐体耐温范围更广，可兼容0到80摄氏度的液体存储，不会因为水温过高出现罐体变形、老化开裂的问题，

　　同时抗外力冲击能力更强，在车间现场使用时不用担心被工件磕碰导致破损漏液。机架的三角筋板除了承担结构加强的作用外，还可以作为线缆、细管路的走线固定位，方便配套的水泵、液位检测装置的布线整理，避免现场管线杂乱影响通行与检修。在实际选型适配时，可根据需要的储液容积等比例缩放罐体的直径与长度参数，同步调整支撑机架的跨距与筋板厚度，保证缩放后的结构依然满足强度要求，不需要重新做复杂的受力仿真计算，只需要核对满液状态下底座的单位面积压力不超过安装地面的承载阈值即可。这类结构除了储水之外，也可以适配其他无腐蚀性的工业液体暂存场景，比如切削液循环存储、设备清洗用水暂存等，只需要根据液体特性更换对应的罐体材质与密封件即可，整体结构的通用性较强。
