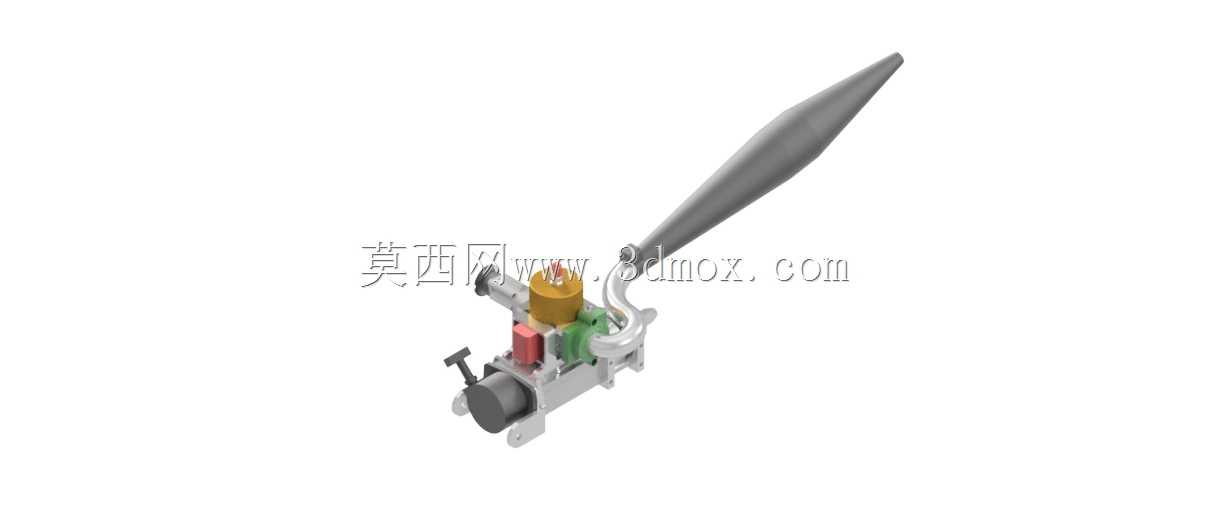

原型船用Zenoah小型动力装置结构

　　这款小型动力装置主要面向比例模型船的动力配套场景，在航模竞赛、休闲航模玩家的自制船体改装、教学演示用原型船搭建领域都有广泛的适配空间，区别于普通电动航模动力，燃油式的动力输出特性更贴近真实船舶动力的响应逻辑，能为原型船提供更具真实感的动力反馈。从实际用途来看，该装置承担原型船的全链路动力输出职能，从燃油燃烧做功到动力端的扭矩传递，整套结构集成度较高，不需要额外搭配过多外围辅件即可完成动力单元的独立装配，适配长度在1米到1.8米区间的单体或双体原型船，在静水中可推动船体达到30km/h以上的航速，满足多数仿真原型船的动力需求。

　　从功能特性上看，该动力装置采用单缸二冲程的做功结构，化油器与缸体采用直连式布局，减少了进气路径的长度，提升油门响应速度，排气端搭配长锥形的谐振管结构，利用排气脉冲的回压效应提升缸内扫气效率，在高转速区间能获得更充沛的扭矩输出，同时谐振管的锥形走向也能引导排气向船体后方导出，避免废气倒灌影响进气效率。装置的供油系统采用膜片式化油器，可在船体倾斜、小幅颠簸的工况下稳定供油，不会因为船体姿态变化出现供油中断或者富油熄火的问题，适配航模船在水面航行时的姿态波动特性。点火模块集成在缸体侧方，高压走线做了贴体固定，避免船体振动导致线束松脱，火花塞位置预留了足够的拆装空间，不需要拆解整个动力总成即可完成火花塞的更换与间隙调整。

　　在设计思路上，整套结构优先考虑了航模场景下的轻量化与紧凑性需求，缸体、曲轴箱采用压铸铝合金材质，在保证结构强度的前提下尽可能降低自重，整机不含燃油的重量控制在300g以内，不会给原型船带来过多的负载负担。安装基座设计了四个对称的固定孔位，孔位间距符合主流航模船的动力舱安装标准，可直接通过减震橡胶柱固定在船体的动力安装位上，不需要额外打孔改位。油门摇臂的位置设置在装置侧方，与常见的航模舵机拉动行程匹配，舵机安装位可直接布置在动力装置侧方的船体平面上，拉杆走线距离短，传动虚位小，油门控制精度更高。燃油接口设置在化油器侧方，采用快插式接头结构，可快速连接燃油管，拆装维护时不需要复杂的密封操作。

　　从外形尺寸与安装边界来看，整套动力装置含谐振管的总长度约为180mm，主体动力段的最大宽度约为45mm，最高点距离安装基面的高度约为55mm，谐振管从缸体排气口向后上方延伸，末端直径收窄至8mm，安装时需要在船体动力舱预留对应长度的管体空间，避免谐振管与船体结构发生干涉。曲轴输出端的轴径为5mm，输出端伸出安装基面的长度为12mm，可直接搭配对应规格的万向联轴器连接船用螺旋桨轴，联轴器的安装空间需要在输出端正前方预留至少20mm的轴向长度，避免装配时出现顶轴问题。装置的散热鳍片布置在缸体上部，安装时需要保证缸体上部的散热区域不被船体结构完全遮挡，预留一定的空气流通空间，满足高转速运行时的散热需求，避免长时间全油门运行出现过热拉缸的问题。

　　在实际装配适配时，需要注意动力装置的安装角度，曲轴轴线需要与螺旋桨轴轴线保持同轴，偏差角度控制在2度以内，减少万向联轴器的传动损耗与振动。谐振管的固定需要采用耐高温的硅胶管做缓冲固定，避免谐振管在高频振动下出现焊缝开裂的问题。燃油箱的布置位置需要略低于化油器的油面高度，避免停机状态下燃油自流进入缸体造成淹缸。整套结构的运动部件都做了动平衡校准，曲轴与活塞的配重匹配度较高，运行时的振动幅度控制在较小范围内，不会因为振动导致船体上的电子设备出现接触不良的问题。
