1比8比例RC模型车用单缸风冷发动机结构

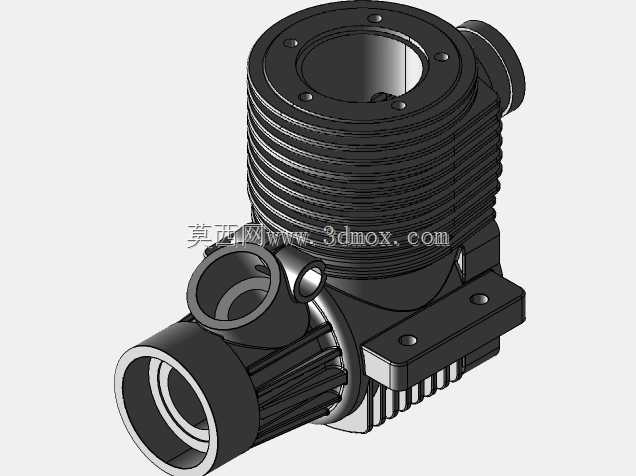

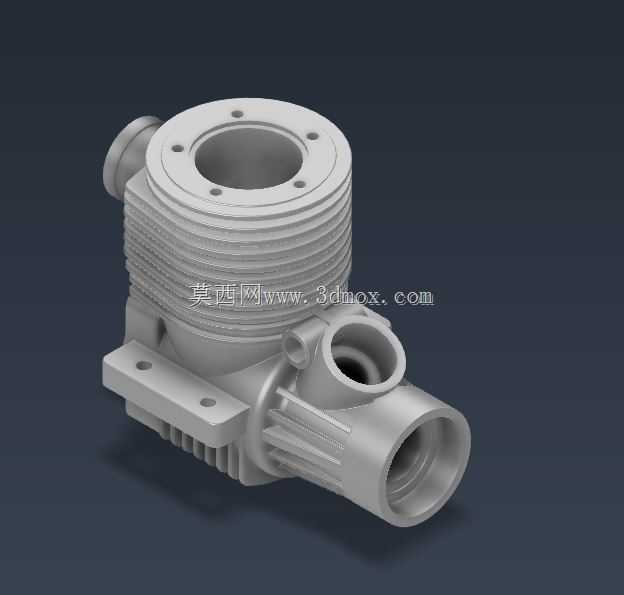

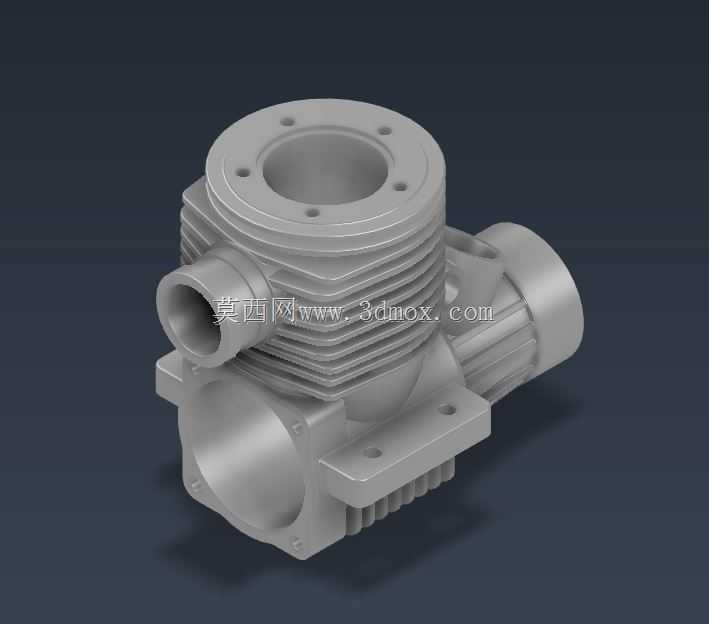

　　这款小尺寸动力单元主要面向1:8比例遥控模型车开发，作为整车的核心动力输出部件，其结构设计完全围绕模型场景的轻量化、高功率密度需求展开，区别于全尺寸车用发动机的冗余设计，所有结构都在保证强度的前提下做了极致的尺寸压缩。从实际应用场景来看，这类小排量单缸发动机多用于越野、平跑类RC模型车，需要在短时间内输出足够的扭矩带动整车完成加速、爬坡、飞跃等动作，同时还要承受模型运行过程中频繁的转速波动与落地冲击，因此缸体与曲轴箱的集成设计是整个结构的核心亮点。

　　从功能特性上看，该动力单元采用风冷散热结构，缸体外壁布置了密集的环形散热鳍片，鳍片的厚度、间距都经过匹配模型车行驶时的迎面气流流速设计，不需要额外加装散热风扇，依靠车辆行进过程中的自然气流就能带走燃烧室工作产生的热量，既简化了整体结构，也降低了动力单元的自重。缸体顶部的安装法兰预留了均匀分布的螺栓孔，用于固定气缸盖，密封燃烧室的同时，也为后续调整压缩比、更换不同规格缸盖预留了安装空间，法兰的端面平面度要求控制在0.02mm以内，避免高温高压燃气泄漏影响动力输出。

　　进气接口布置在缸体侧上方，采用直通式气道设计，缩短了混合气进入燃烧室的路径，能够提升油门响应速度，匹配模型车操控时的瞬时动力需求；排气接口则位于缸体另一侧的下部，接口的朝向与尺寸适配常规的RC模型排气管路安装，不需要额外做转接结构就能完成装配。曲轴箱与缸体采用一体化压铸结构，减少了分体装配带来的密封面数量，降低了润滑油泄漏的概率，曲轴箱侧部延伸出的安装座带有两个定位孔与两个螺栓固定孔，能够直接将整个动力单元固定在模型车的底盘安装位上，安装座的平面与曲轴输出轴的轴线平行度公差控制在0.03mm以内，避免安装后出现轴系偏磨，影响传动效率与使用寿命。

　　设计过程中，整体的安装边界做了严格的尺寸控制，整个动力单元的最大外轮廓尺寸适配1:8比例模型车的底盘中部安装空间，不会与转向机构、悬挂摆臂、传动齿轮等周边部件发生运动干涉；曲轴输出端的轴径与伸出长度匹配常规的RC模型离合器安装尺寸，用户不需要额外加工轴体就能直接装配离合器组件，对接整车的传动系统。散热鳍片的设计除了考虑散热效率，也兼顾了结构强度，鳍片根部做了圆角过渡，避免模型车发生碰撞时鳍片出现断裂，同时鳍片的排布方向与车辆前进方向平行，能够最大程度降低气流阻力，提升散热气流的通过效率。

　　从结构细节来看，缸体下部的加强筋从曲轴箱位置一直延伸到安装座位置，将螺栓固定点的受力均匀分散到整个缸体结构上，在模型车飞跃落地、动力突然加载的工况下，能够避免安装座位置出现应力集中导致的断裂问题。整个动力单元的重量控制也经过优化，在保证缸体壁厚满足强度要求的前提下，非受力区域的壁厚做了减薄处理，既降低了整车的簧下质量？不，是降低了动力单元本身的自重，提升模型车的动力重量比，让加速性能更出色。不同于全尺寸发动机的复杂附属结构，这款模型用发动机去掉了所有非必要的外置部件，将润滑油道、安装定位结构都集成在主体结构上，整体结构紧凑，装配流程简单，只需要依次装入曲轴、活塞、连杆、缸盖等部件就能完成组装，后期维护拆解也十分方便，非常适合模型爱好者进行拆装调试、改装升级。

　　在实际使用场景中，这类发动机的工作转速远高于全尺寸车用发动机，因此缸体内壁的加工精度要求更高，活塞与缸壁的配合间隙经过精准匹配，既保证高转速下的密封性能，也避免间隙过小导致热胀冷缩出现拉缸问题。安装座的螺栓孔采用沉孔设计，螺栓装入后不会突出安装座平面，保证动力单元与底盘安装面完全贴合，不会出现装配间隙导致的运行震动，提升整车运行的稳定性。侧置的进气接口位置预留了化油器或者电喷节流阀的安装空间，接口的内径尺寸匹配常规的模型用供油组件，不需要额外改装就能完成动力系统的整体装配。
