CA6140车床配套m4风管结构件

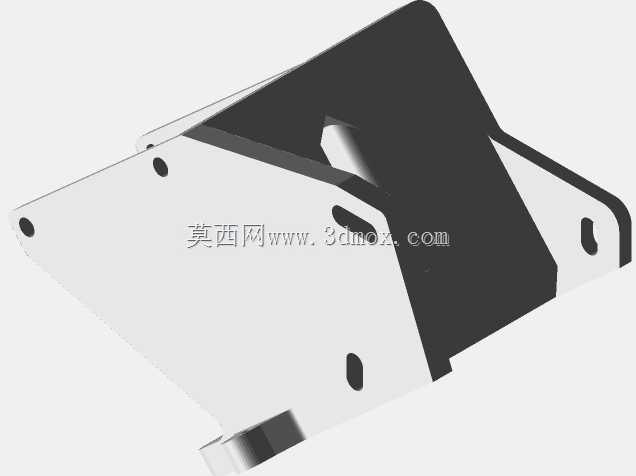

　　在普通卧式车床的车间实际运行场景里，切削区域的通风排屑、油雾导出一直是影响操作环境与设备维保周期的关键细节，这款适配CA6140车床的风管构件，正是针对车床床头箱侧方的通风走线、切削区域的气流引导需求做的迭代优化结构。从实际安装边界来看，构件整体采用折弯钣金成型工艺，贴合车床床身靠近主轴箱的侧部安装面设计，安装孔位完全匹配CA6140床身原有预留的装配点位，不需要对床身做二次打孔或焊接改造，现场装配时仅需对应孔位穿入固定螺栓即可完成定位，安装后突出床身的厚度控制在合理范围内，不会干涉溜板箱的全程纵向移动，也不会影响卡盘装夹工件时的操作空间，即便是加工最大回转直径范围内的长轴类零件，风管外侧与工件旋转外轮廓也能保留足够的安全间隙，避免运行中出现剐蹭干涉。

　　从功能特性上看，这款风管的内腔流道做了顺滑的折弯过渡，没有直角突变的流道结构，能有效降低通风过程中的风阻与气流紊流，既可以配合车床配套的油雾收集装置，将主轴箱高速运转产生的热空气、切削区域飘散的油雾颗粒定向导出，也能在部分改装场景下作为切削液回流的辅助导流通道，避免切削液顺着床身缝隙渗入床头箱内部污染润滑油。构件上预留的多个异形开孔，并非随意设计的减重结构，其中靠近安装面的长圆孔是用于适配装配时的位置公差补偿，即便床身原有孔位存在小幅的铸造或加工偏差，也能通过长圆孔的调节量完成精准对位；侧面的小圆孔则是用于固定风管内部的导流隔板，同时兼顾部分走线需求，可将车床的照明线路、冷却管路的分支从风管内腔规整排布，避免管线外露被切屑刮损。

　　设计思路上，这版结构是在原有初代风管的基础上做的实用性优化，初代风管采用的是等厚度直板折弯结构，安装后靠近溜板侧的边角过于突出，操作人员在更换卡盘爪、清理切屑时容易磕碰，这版特意将外侧边角做了斜切收边处理，同时调整了折弯角度，让风管外表面顺着床身的轮廓自然过渡，既保留了原有的通流截面积，不会因为收边导致通风效率下降，又消除了磕碰的安全隐患。从钣金加工的角度看，整个构件的折弯工序都在常规数控折弯机的加工能力范围内，没有需要特殊成型的曲面结构，板材下料后仅需三次折弯即可完成主体成型，后续的开孔工序也都可以通过数控冲床一次性加工完成，不需要做后续的焊接打磨，加工成本控制合理，适合批量配套生产。

　　在实际车间使用场景里，这类风管构件虽然不属于车床的核心传动部件，但却直接影响设备的长期使用体验，不少老旧CA6140车床的原装风管因为长期受油雾侵蚀、切屑磕碰出现变形破损后，会导致油雾直接飘散在车间内，不仅影响操作人员的视线，长期吸入也会危害职业健康，同时没有风管的导流，切削液容易飞溅到床身导轨面上，加速导轨面的磨损。这款迭代后的风管结构，在板材厚度选择上兼顾了结构强度与轻量化需求，安装后不会给床身增加额外的负重，自身的结构刚性也足够承受日常清理切屑时的触碰，不会因为轻微的外力就出现变形，流道的截面尺寸经过测算，完全匹配CA6140车床常规配套的通风装置风量要求，不会出现通流不足导致的油雾积存问题。
