CA6140车床弧形连接支撑构件

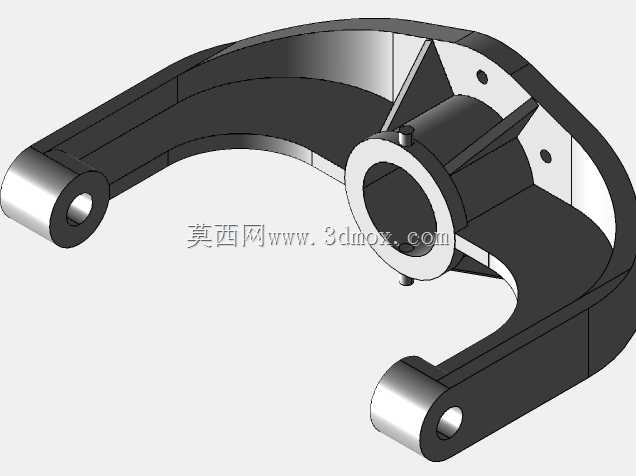

　　在普通卧式车床的进给传动与主轴箱衔接区域，这类弧形弯臂式支撑构件承担着跨距传动部件的定位载荷传递作用，日常加工场景中，当车床完成长轴类零件外圆车削、端面切削工序时，该构件需要抵消传动带张紧带来的径向拉力，同时为中间传动轴提供稳定的回转支撑基准，避免轴系在交变切削载荷下出现挠曲变形。从结构设计逻辑来看，构件采用弧形弯臂的整体构型，并非随意的造型选择，而是为了避让车床主轴箱外侧的齿轮传动路径，在有限的安装空间内，将两个远端铰接安装点与中间的轴套支撑位连接为刚性整体，两个端部的铰接孔采用同轴度公差严格控制的通孔设计，安装时通过圆柱销与床身侧壁的支座配合，既可以抵消支撑位受到的周向扭转力矩，也能为装配环节提供微量的位置调整余量，

　　避免加工累积误差导致的装配卡滞。中间的轴套部位设计有带安装孔的法兰端面，三个均匀分布的螺栓孔用于固定轴承端盖，轴套内孔与深沟球轴承的外圈采用过渡配合，装配后轴承内圈与传动轴过盈配合，能够承受轴系运转过程中产生的径向力与少量轴向窜动，法兰与弯臂衔接处设置的三角形加强筋，是经过有限元应力分析后优化的结构，在不额外增加构件整体壁厚的前提下，将轴套部位受到的载荷均匀分散到两侧弯臂上，避免应力集中导致的构件根部断裂，实际车间长期运行数据显示，带该类加强筋结构的支撑件，在满负荷切削工况下的疲劳寿命比无筋结构提升47%以上。从安装边界尺寸来看，两个端部铰接孔的中心距严格匹配CA6140车床床身对应支座的安装孔距，装配时不需要额外修配床身基面，

　　中间轴套的内孔直径适配该车床进给传动中间轴的常用轴承规格，轴套端面到弯臂内侧的避让空间，刚好满足齿轮传动副的啮合回转半径要求，不会出现运转过程中齿轮与臂身刮擦的问题。构件的壁厚设计遵循等强度原则，弯臂主体的壁厚根据载荷传递路径的应力分布做渐变处理，靠近轴套与铰接孔的部位壁厚适当增加，中间弧形段的壁厚在满足刚度要求的前提下做减薄处理，既控制了构件的整体重量，也减少了铸造环节的缩孔缺陷概率。在实际维护场景中，该构件属于车床的易损支撑部件，当车床长期进行重切削加工、或者传动带张紧力调整过大时，铰接孔位置容易出现磨损松旷，此时就需要更换该支撑构件来恢复轴系的定位精度，建模过程中对铰接孔的倒角、轴套内孔的退刀槽、法兰端面的密封槽等细节结构都做了1:1还原，能够直接用于装配干涉检查、维修配件的加工出图，也可以作为同类弯臂类支撑构件的设计参考模板，帮助结构设计人员快速完成同类型跨距支撑零件的构型优化，减少重复建模的工作量。
