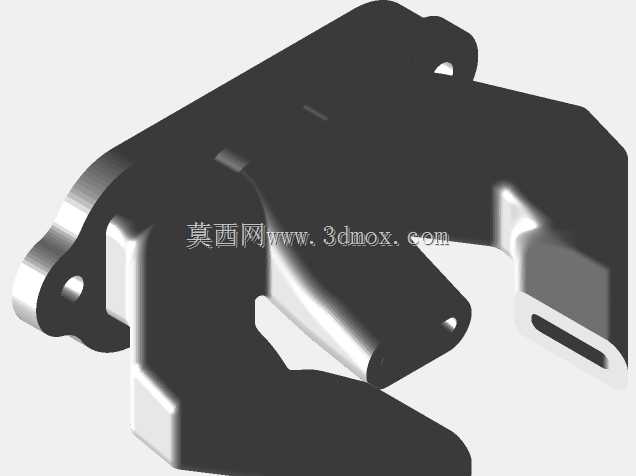

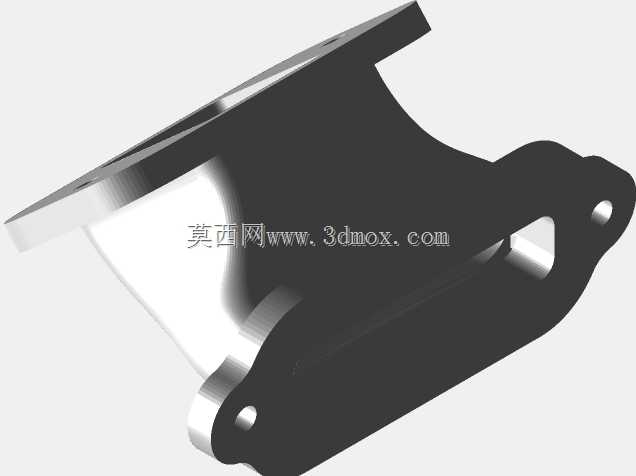

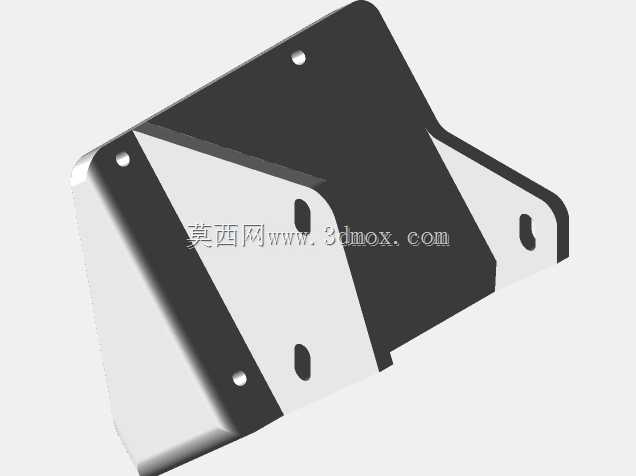

适配4020风扇与火山喷嘴的CR-M4冷却风道

　　在桌面级FDM3D打印设备的挤出端散热体系里，冷却风道的结构合理性直接决定了耗材熔融段的温度梯度稳定性，尤其是搭配火山喷嘴这类大流量挤出结构时，常规风道的气流覆盖范围、风速均匀度往往难以匹配大流量挤出下的快速冷却需求，这款适配4020轴流风扇与火山喷嘴的CR-M4冷却管道，正是针对这类场景做的定向结构优化。从实际装机的适配边界来看，这款风道的安装基准完全对齐CR-M4机型挤出头的现有安装孔位，不需要对原有挤出机支架做二次打孔或打磨修改，安装时仅需将风道的定位卡舌对准挤出头铝块的对应卡槽推入，再通过侧边的两颗M3螺丝锁紧即可完成固定，整体安装后的突出量控制在12mm以内，不会在打印大尺寸模型时和打印件边缘发生剐蹭，

　　也不会干涉自动调平探针的下行探测行程。设计过程中首先要解决的是4020风扇的气流转向损耗问题，常规直角风道会让气流在转角处形成紊流区，实际到达喷嘴处的有效风量会损失30%以上，这款风道的内部流道采用了渐变圆弧过渡结构，从风扇入风口到喷嘴出风口的流道截面按照气流流速变化做了连续收窄，既避免了直角转角带来的风阻损耗，也能让气流在到达喷嘴出口时形成均匀的层流风幕，刚好覆盖火山喷嘴挤出后的耗材冷却区域，不会出现局部风速过高导致的耗材骤冷翘曲，也不会因为风速不足导致的耗材垂丝、层间粘结错位问题。从结构功能的角度看，这款风道的出风口做了双侧斜切导向设计，气流不会直接吹向喷嘴的加热块区域，避免了加热块温度波动导致的耗材熔融不均问题，

　　所有气流都会被导向喷嘴下方2-5mm的刚挤出耗材区域，刚好匹配火山喷嘴大流量挤出时的冷却行程——当耗材以更高的挤出速度从喷嘴流出时，均匀的风幕可以在耗材接触打印平台前完成表层固化，既保证了层间粘结强度，也能避免高速打印时的圆角塌陷、悬垂面拉丝问题。在实际打印测试场景中，搭配这款风道后，使用PLA耗材打印30°悬垂面时不需要额外添加支撑，悬垂面的表面粗糙度可以控制在Ra6.3以内，打印速度提升到80mm/s时也不会出现边角缺料、层纹错位的问题；打印PETG耗材时，因为气流不会直吹加热块，加热块的温度波动可以控制在±1℃以内，不会出现因为局部温降导致的堵头问题。风道的外形结构还做了走线避让设计，侧边预留了加热棒、热敏电阻线的走线槽，

　　安装时可以把线材顺着线槽卡入，避免打印过程中线材和风道发生摩擦剐蹭，也不会因为线材晃动触碰打印件导致的打印错位。另外，风道的壁厚做了均匀化处理，整体壁厚控制在2mm，既保证了PLA材质打印后的结构强度，安装时不会因为螺丝锁紧导致的结构开裂，也不会因为壁厚过厚导致的安装尺寸超差，和挤出头铝块的贴合间隙控制在0.2mm以内，不会出现漏风导致的风量损失问题。针对火山喷嘴的加长结构，风道的出风口位置比常规喷嘴适配风道向下延伸了3mm，保证气流覆盖点刚好对准加长喷嘴的挤出位置，不会出现气流偏斜导致的冷却不均，在打印小尺寸精细模型时，均匀的冷却风可以让模型的边角锐度保持良好，不会出现常规风道常见的边角圆角、积瘤问题。在设备长期运行的场景下，这款风道的入风口位置做了格栅防护结构，可以阻挡打印过程中产生的耗材碎屑被吸入风扇，避免风扇扇叶被碎屑卡滞导致的散热失效，同时入风口的格栅间距做了优化，不会因为格栅过密导致的进风阻力过大，保证4020风扇的进风量满足散热需求。
