CA6140车床流线型鱼翅防护外罩结构

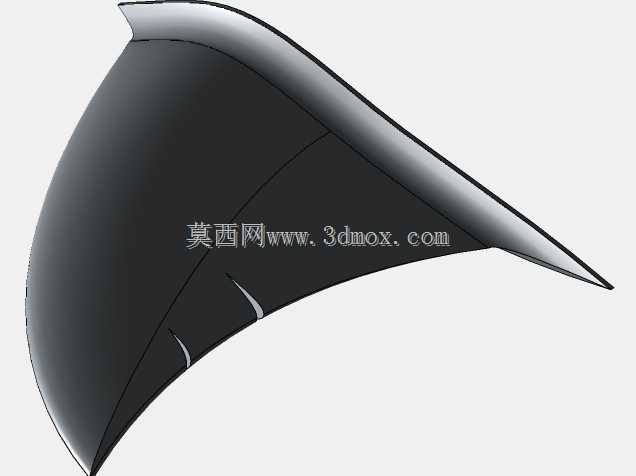

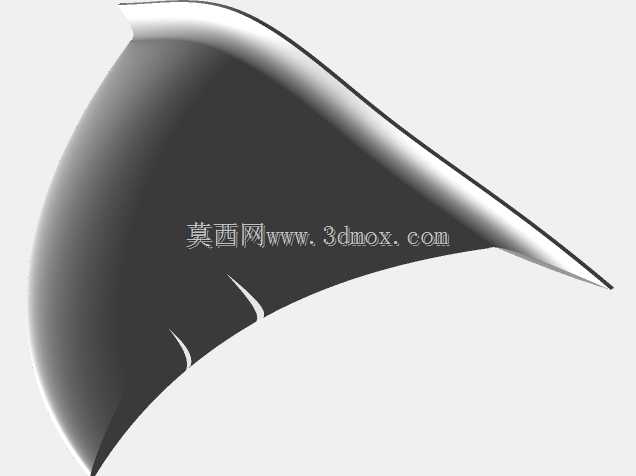

　　在普通卧式车床的长期运维与改造场景中，床身外侧的防护构件往往是容易被忽略但直接影响操作安全、切屑防护效果与设备整体观感的部分，这款适配CA6140车床的鱼翅造型外罩，正是针对车床床头箱侧方的切屑飞溅防护、外露旋转构件遮挡需求设计的配套结构件。从实际机加工车间的使用场景来看，CA6140作为普及率极高的普通卧式车床，日常承担轴类、盘类零件的车削加工，加工过程中高速旋转的卡盘、工件带出的带状切屑会向床头箱侧方无规则飞溅，传统的平板式防护挡板往往存在棱角突兀、与床身线条适配性差、切屑易顺着挡板缝隙卡入床身导轨护板间隙的问题，而这款鱼翅造型的外罩，采用大曲率流线型弧面过渡，从安装基面到外伸边缘的曲面完全顺着切屑飞溅的抛射轨迹设计，

　　切屑接触弧面后会顺着曲面弧度自然滑落至床身下方的排屑槽，不会在防护板表面堆积，也避免了直角结构容易存留切屑、划伤操作人员袖口的隐患。从设计思路上看，这款构件没有采用常规钣金折弯的直角拼接结构，整体为一体化曲面成型结构，背部的安装贴合面完全匹配CA6140床头箱侧方的安装基面弧度，安装时不需要额外对床身原有结构进行打孔改造，贴合面预设的安装位与原车预留的固定孔位完全对齐，安装边界控制在床头箱侧方的原有安装区域内，外伸的最远距离不会超出车床床身的最大宽度，不会影响车床原有的操作空间，操作人员站在车床侧方进行换刀、测量工件的操作时，外罩的曲面边缘做了圆弧过渡处理，不会出现磕碰剐蹭的问题。从结构强度设计来看，这款外罩的曲面厚度采用渐变设计，

　　靠近安装基面的位置厚度更大，保证与床身连接的结构刚性，避免机床运行过程中产生共振异响，向外延伸的边缘位置厚度适当减薄，在保证整体抗冲击强度的前提下控制构件自重，即使长期受到切屑的高温冲刷、切削液的腐蚀，也不会出现变形脱落的问题。曲面表面的顺滑度经过针对性优化，没有多余的凹槽、凸起结构，日常清理时只需要用车间压缩空气吹扫就可以将表面积存的切屑、切削液残留清理干净，不会出现卫生死角。不同于市面上通用型的车床防护挡板，这款鱼翅造型的外罩在满足防护功能的前提下，曲面线条与CA6140车床整体的外观线条相呼应，安装后不会显得突兀，同时弧面的造型能够有效阻挡加工过程中切削液的飞溅，避免切削液顺着床身缝隙渗入床头箱内部影响传动齿轮的润滑效果。

　　在实际安装适配过程中，这款构件的安装基面做了公差适配设计，即使是不同生产批次的CA6140车床，床头箱侧方的安装面存在小幅铸造公差，也能够通过安装位的调节余量完成稳固固定，不需要现场进行锉修、打磨等二次加工。从功能拓展性来看，这款外罩的曲面内侧预留了走线槽空间，如果后期需要加装车床的安全防护传感器、操作照明灯等附件，可以直接将线路布置在内侧的走线槽内，不需要额外在床身表面布线，既保证了外观的整洁，也避免线路外露被切屑划伤造成短路故障。在日常加工操作中，操作人员站在车床操作位时，这款外罩的高度刚好遮挡住卡盘侧方的旋转外露部分，既不影响观察工件加工状态，又能有效防止衣物、袖口被旋转构件勾挂的安全隐患，流线型的曲面相比平板挡板，在操作人员靠近机床时，能够起到更好的视觉提示作用，避免身体过于靠近旋转部件。
