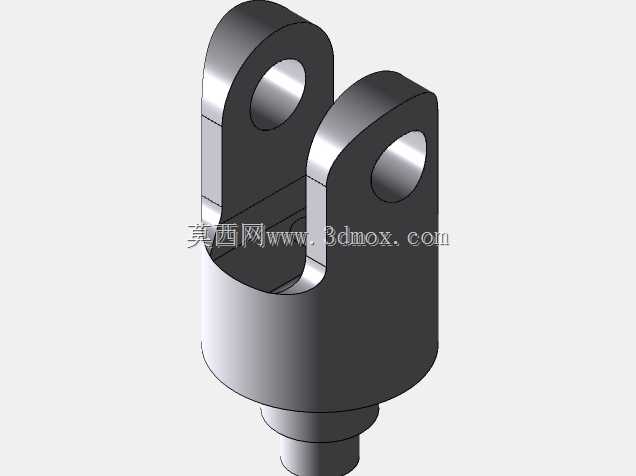

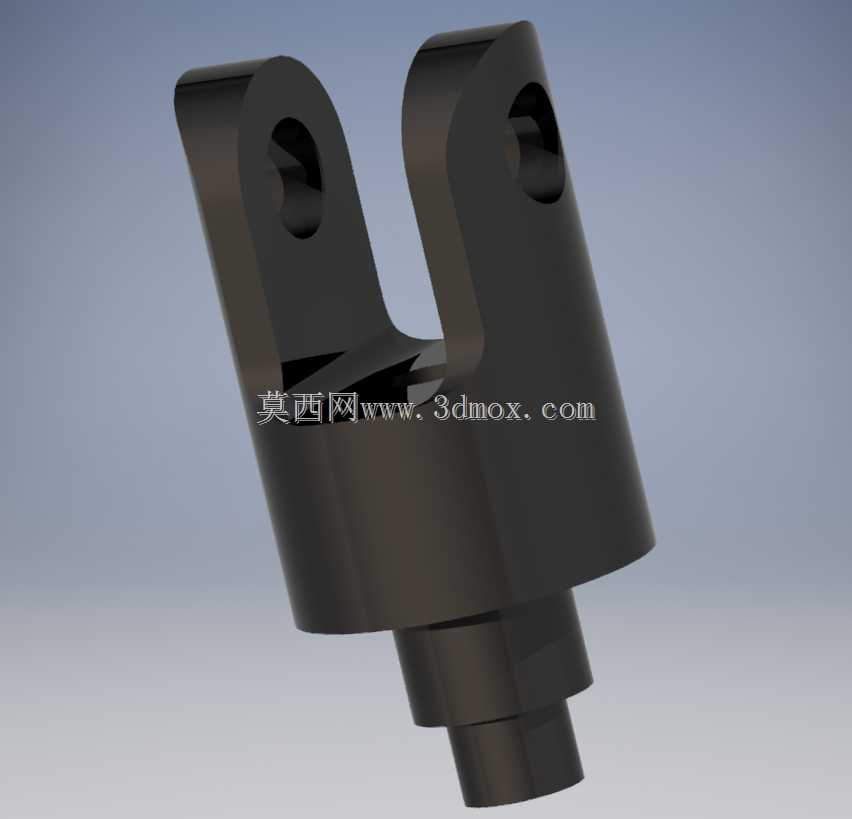

CA6140车床用叉型连杆端连接构件

　　该构件作为CA6140普通车床传动链路中的末端连接部件，主要承担车床进给机构、操作联动机构中动力与动作的传递衔接作用，在车床溜板箱操作连杆、挂轮架联动拉杆等部位均有同结构形式的零件应用，实际运行中需要将拉杆的直线推拉动作转化为摆臂的回转动作，或是在两个存在小幅角度偏差的传动杆件之间实现无卡滞的动力传递，避免杆件因安装同轴度误差出现别劲、磨损加剧的问题。从结构设计来看，零件上部采用对称双叉耳布局，两个耳片上同轴加工有销轴安装孔，孔位的同轴度公差控制在0.02mm以内，确保装入销轴后不会出现偏载，耳片的厚度经过受力核算，能够承受车床操作机构最大操作力下的剪切与弯曲载荷，耳片与销轴孔的过渡位置做了R2的圆角处理，

　　消除铣削加工后的应力集中点，避免长期交变载荷下出现裂纹。零件下部为阶梯轴结构，最末端的细轴段用于插入配套拉杆的内孔，通过径向销钉或者螺纹锁紧实现与拉杆的刚性连接，中间的轴肩作为安装定位面，装配时轴肩端面紧贴拉杆端面，保证连接后的轴向位置精度，轴段的外径公差采用h7级，既能够顺利装入拉杆内孔，又不会出现过大的配合间隙导致传动空程。设计过程中优先考虑了零件的加工工艺性，双叉耳的外形采用铣削加工一次装夹成型，减少二次装夹带来的形位误差，销轴孔采用钻、扩、铰的工艺路线保证孔壁粗糙度与尺寸精度，下部阶梯轴采用车削加工即可完成，所有锐边均做0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或是刮损配合零件表面。安装边界方面，

　　双叉耳的开口宽度需要匹配对应摆臂的头部厚度，预留0.1-0.2mm的间隙保证摆臂能够在叉耳之间灵活转动，销轴装入后需要在端部安装开口销防止销轴轴向窜动，下部轴段插入拉杆的深度不小于1.5倍轴径，保证连接的刚性足够，不会在传动过程中出现松脱。实际使用场景中，这类连杆端零件长期处于低速、交变载荷的工作环境，日常维护时需要定期检查销轴孔的磨损量，当孔与销轴的配合间隙超过0.1mm时需要及时更换零件，避免间隙过大导致传动动作滞后、操作手感变差，甚至出现进给操作不到位引发的加工质量问题。建模过程中对零件的各个配合面均做了公差标注的还原，结构上完全还原实物的工艺特征，没有添加冗余的装饰性结构，所有倒角、圆角、退刀槽都按照实际加工要求设计，

　　能够直接用于工艺卡编制、加工仿真或是教学演示使用，零件的整体结构紧凑，在满足强度要求的前提下尽可能缩小了外形尺寸，避免在车床内部狭小的安装空间内与其他运动部件发生干涉，叉耳外侧的斜面设计也是为了避让周边的支座结构，保证摆臂摆动到极限位置时不会出现碰撞。
